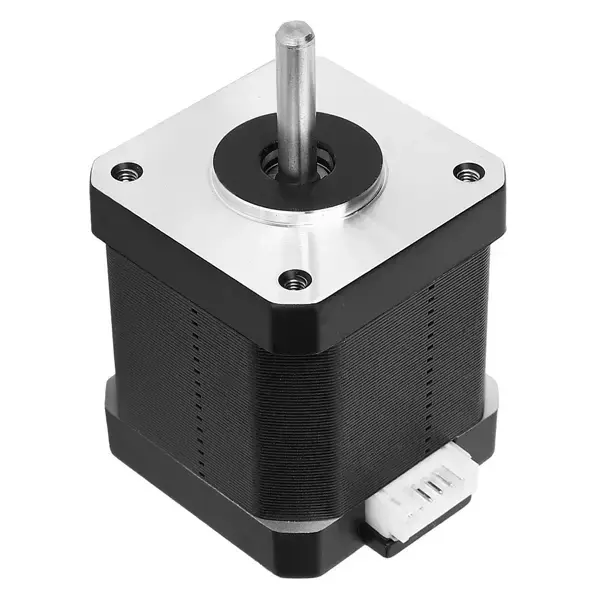

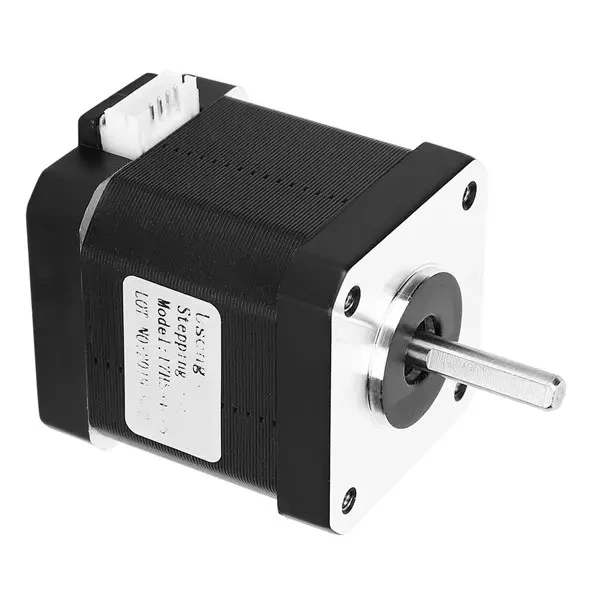

17HS8401S Nema 17 Step Motor

17HS8401S Nema 17 Step Motor; 3D yazıcılar, cnc, medikal makineler, tekstil makineleri, paketleme makineleri vb. uygulamalarda kullanılmak üzere tasarlanmıştır. Düşük gürültü, düşük ısı, düzgün çalışma ve iyi hızlanma performansı tercih sebebidir. (Bu değerleri step motor sürücüleri de etkilemektedir)

Robolink Akademi Step Motor Nedir? yazımız için tıklayınız.

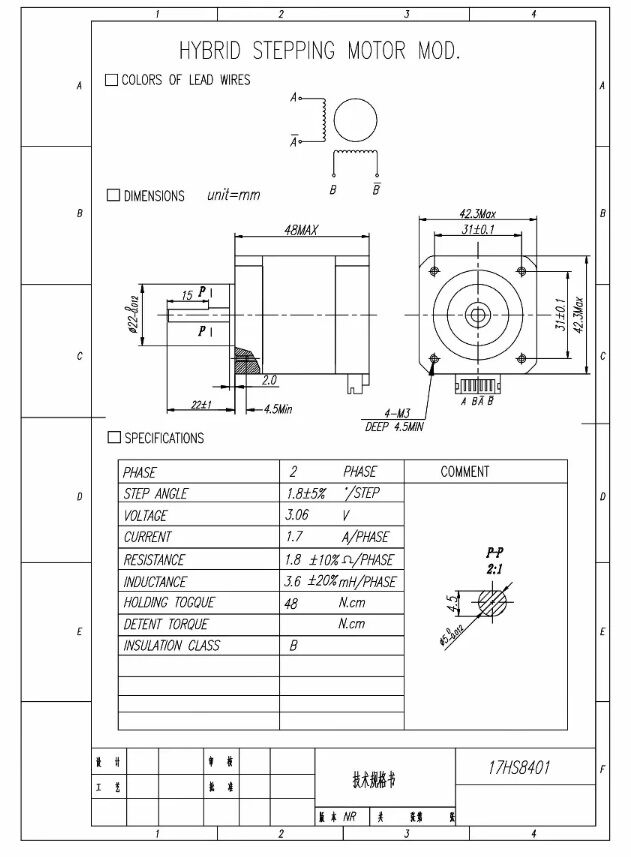

Özellikler:

• Model: 17HS8401S
• Faz: 2
• Adım açısı (derece): 1.8
• Tur başına adım sayısı:200
• Motor boyutu: 42x48 mm
• Çalışma akımı: 1.7 Amper/Faz
• Direnç/Faz(ohm): 1.8
• İndüktans/Faz(mH): 3.2
• Tutunma torku(N.cm): 48
• Kablo damar sayısı: 4
• Motor uzunluk: 48 mm
• Adım açısı doğruluğu :± %5(tam adım,yükte değilken)
• Direnç doğruluğu:±%10
• Endüktans doğruluğu: ±%20
• Ortam sıcaklığı: (-20°) - (+50°)
• İzolasyon direnci: 100MΩ Min,500VDC
• İzolasyon gücü: 500VAC bir dakika süreyle

Pin Diagram:

• Kırmızı: A+
• Yeşil: A-
• Sarı: B+
• Siyah: B-

Paket İçeriği:

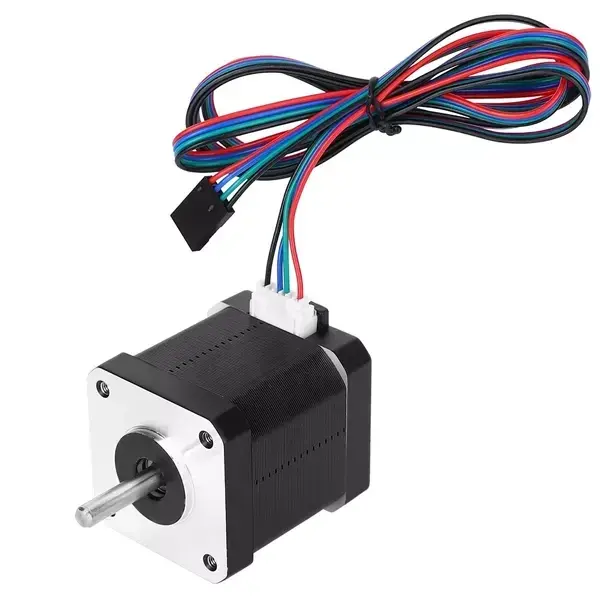

• 1 X 17HS8401S Nema 17 Step Motor
• 1 x Konnektörlü Bağlantı Kablosu
