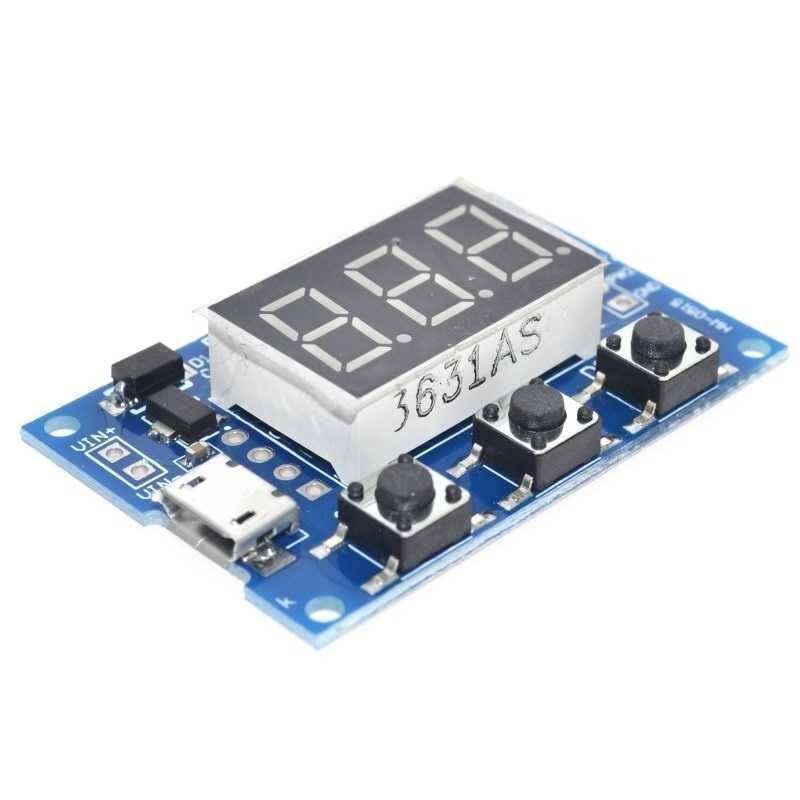

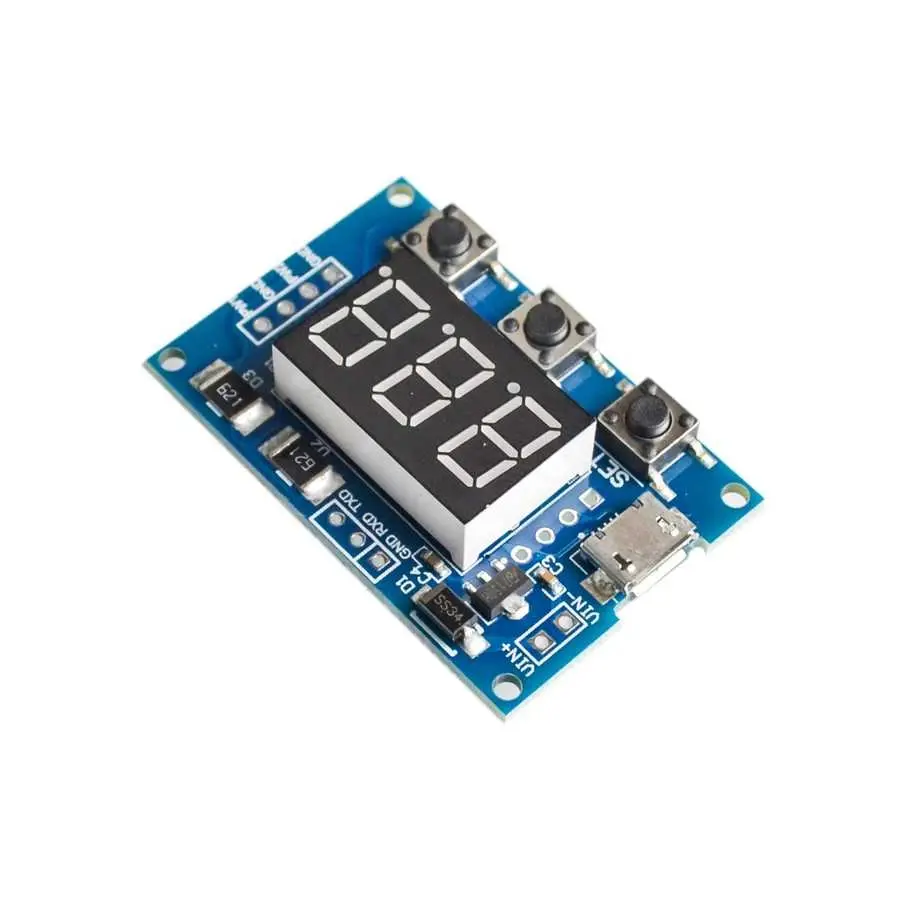

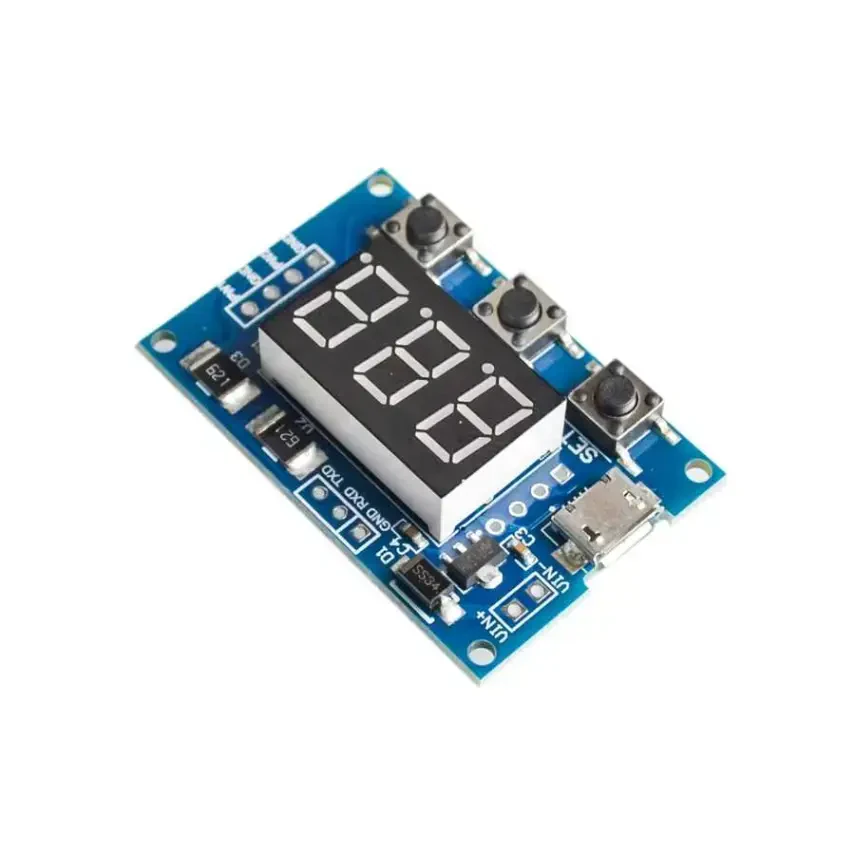

Biribirinden bağımsız özelliklerde 2 adet PWM sinyali üretmek için kullanılır. Geniş voltaj giriş aralığı, USB güç girişi ile projelerinizde kolaylık sağlar.
Örneğin bu ürünler motor sürücüne adım göndererek arduino benzeri bir cihaza bağlı kalmadan step motoru kullanabilirsiniz.
Özellikleri:
- İki adet bağımsız olarak PWM üreteci bulundurmaktadır. Frekans, dudy cycle gibi parametreler ayarlanabilir.
- Geniş frekans sepekturumu ve yüksek doğruluğa sahiptir.
- Seri iletişim kurabilir.
Frekans üç ana bölümden oluşuyor:
- 1Hz ile 999Hz arasında ondalıklı kısım olmayan frekans
- Tek ondalıklı frekans. 0.1KHz ile 99.9KHz arasında girilebilir
- 3 haneli ondalıklı sayılar girilebilir. 1KHz ile 150KHz arasında değer girilebilir
Örnek olarak 100 terimi 100Hz’i ifade eder. 54.1 ise 54.1KHz i ifade eder.
1.2.4 şeklinde girdiğinizde 124KHz değeri oluşur.
Duty Cycle değeri 0 ila 100 arasındadır.
Modül 5-30V arasında çalışır. USB üzerinden 5V besleyebilirsiniz.
Frekans tutarlılığı : ± 2%;
Çıkış genliği normalde 5Vp-p ancak ayarlanabilir.
-30 ve +70℃ arasında çalıaşbilmektedir.

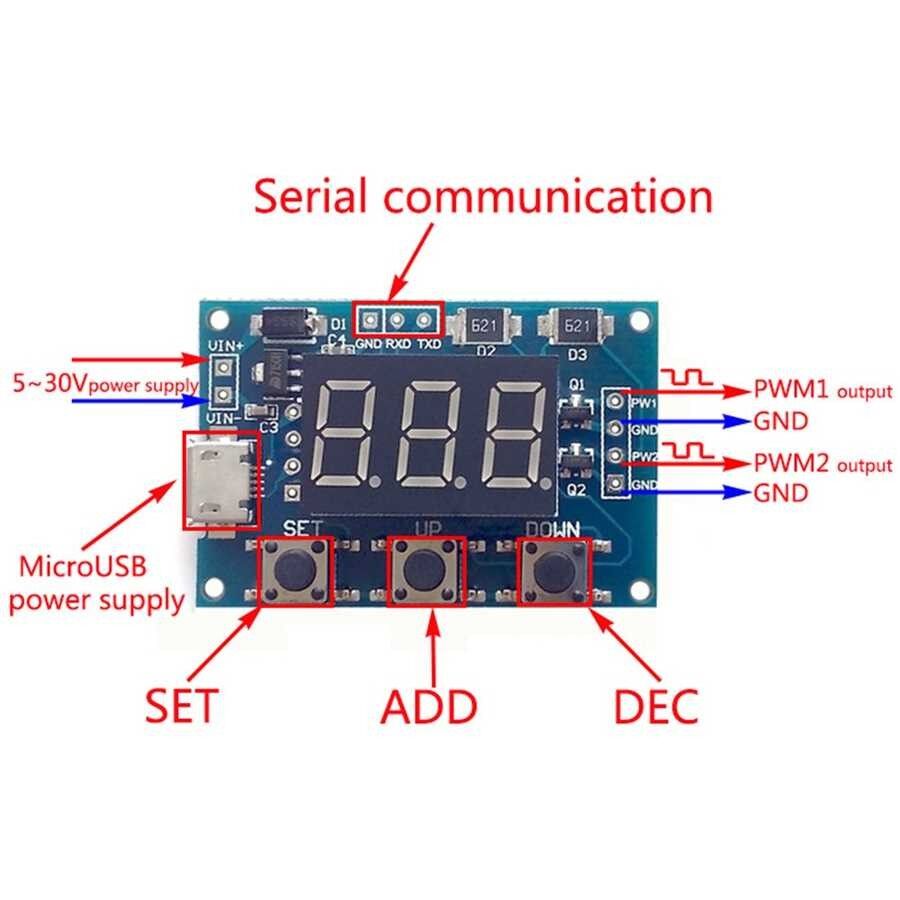

Modül üzrinde [Set], [Up], [Down] olmak üzere üç adet buton bulunmaktadır.
[Set] butonuna basın ve 4 parametreleri gelir.(FR1: PWM1 frequency; dU1: PWM1 duty cycle; FR2: frequency of PWM2; dU2: PWM2 duty cycle),
[Up], [Down] ile parametre değerini değiştirin. Uzun basıldığında menü hızlı ilerler
[SET] tuşuna uzun basarak Frekans tiplerini seçebilirsiniz.
XXX: 1Hz ~ 999Hz aralığı; XX.X: 0.1Khz ~ 99.9Khz aralığı; X.X.X .: 1Khz ~ 150Khz aralığı
Seri bağlantı parametreleri:
- Baud rate: 9600 bps
- Data bits: 8
- Stop bits: 1
- Parity bit: none
- Flow control: none
1, PWM Frekans Ayarı:
"S1FXXXT": PWM1 frekansını ayarlar XXX HZ (001 ~ 999)
"S1FXX.XT": PWM1 frekansını ayarlar XX.X KHZ (00.1 ~ 99.9)
"S1F: X.X.X.T": PWM1 frekansını ayarlar XXX KHZ (0.0.1 ~ 1.5.0..)
'S1': PWM1
'S2': PWM2
'F': Frekans
'D': Duty Cycle
'T' bitiş işareti
PWM Duty Cycle ayarlarma
"S1DXXXT": PWM1 duty cycle değeri XXX; (001 ~ 100)
"S2DXXXT": PWM2 duty cycle değeri XXX; (001 ~ 100)
Ayarları kaydedip çıkmak için : DOWN;
Ayarları kaydetmeden çıkmak için: FALL.
Paket İçeriği:
1 x 2 Kanal Bağımsız PWM Üretici Modül
