Ülkemizde son dönemde popülerliği artan Nextion Ekranların 2.4” boyutlarındaki geliştirilmiş versiyondur. Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).

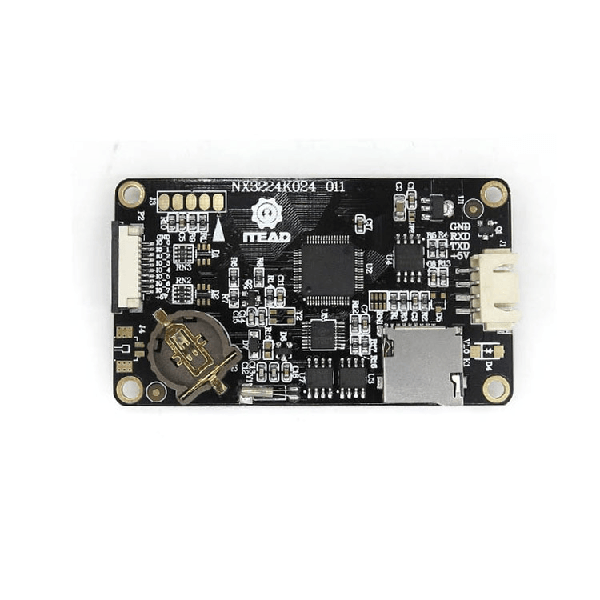

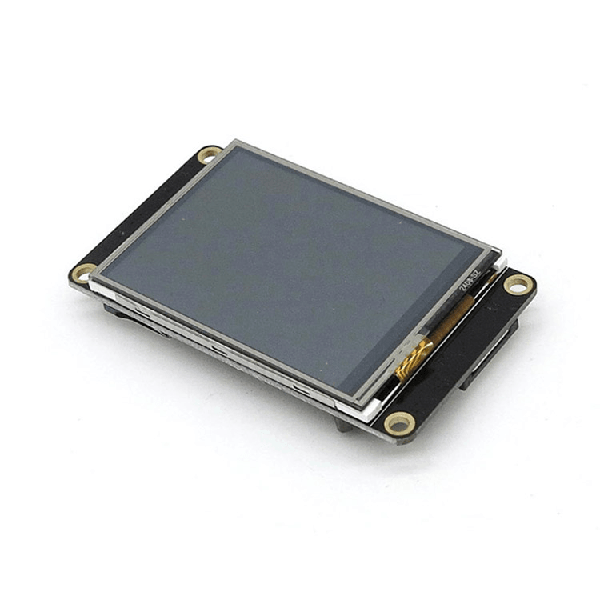

NX3224K024 nextion modeli 2.4″ TFT 320x240 rezistif dokunmatik ekran, 16MB Flash verid depolama, 1024 byte EEPROM, 3584 byte RAM.GPIO desteğine sahiptir. Bu ekran ile harici cihazları kontrol edebilirsiniz.

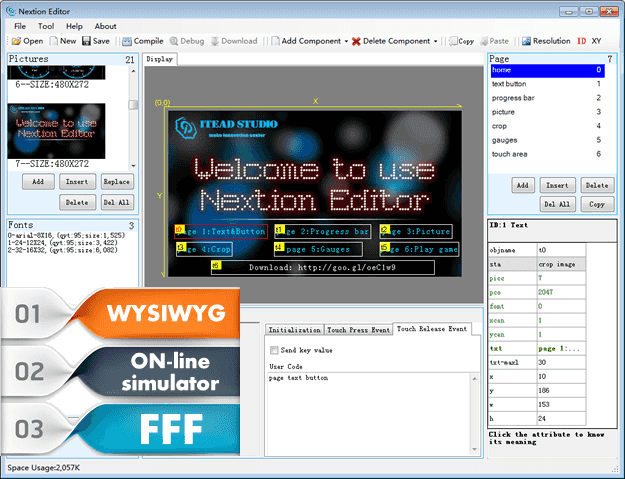

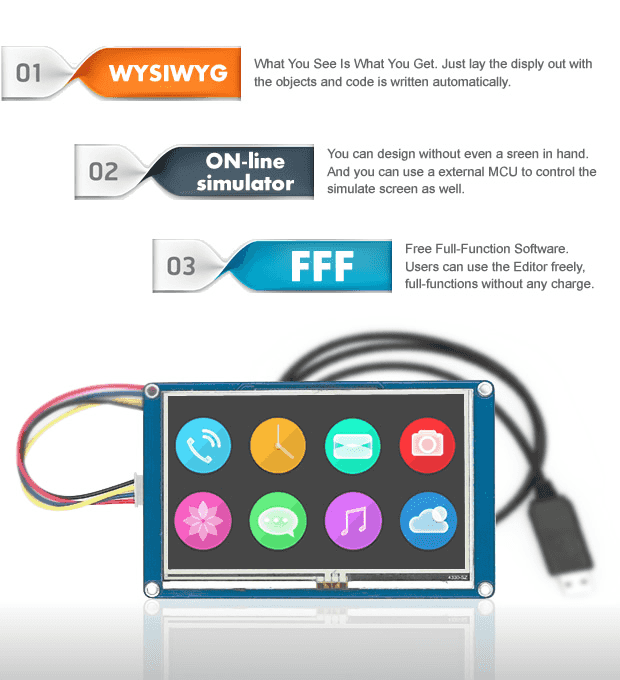

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.
Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

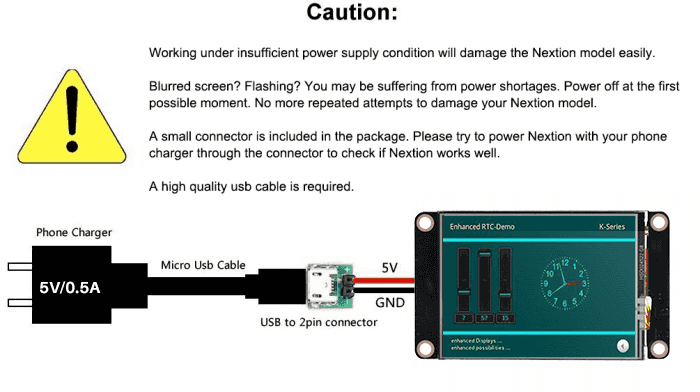

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX3224K024
- 320x240 Çözünürlük
- Dahili RTC (gerçek zamanlı saat ) modülü
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel
- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 16MB Flash hafıza
- Kart üzerinde barınan SD-Kart yuvası sayesinde firmware güncellemesi yapılabilir.
- EEPROM: 1024 bytes
- RAM: 3584 bytes
- Görme alanı : 48.96mm(Boy) x 36.72mm(En)
- Ayarlanabilir parlaklık: 0-180 nit, değiştirme aralığı %1
- Önerilen güç kaynağı: 5V/DC, 500mA
- Arka plan aydınlatma : LED
- Arka plan aydınlatma ömrü (Ortalama): >30,000 Saat
- Net Ağırlık : 25.8g
- Sertifikalar: CE / EMC, RoHS
Dokümanlar:
- Ürün Datahseet Sayfası : https://nextion.tech/datasheets/nx3224k024/

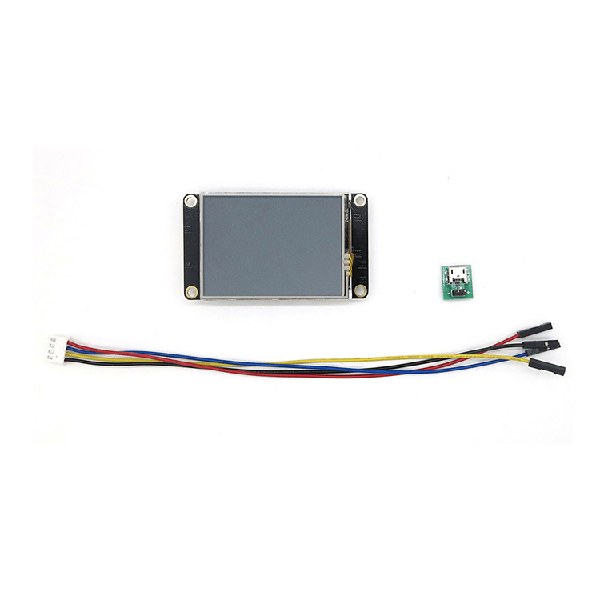

Paket içeriği:
- 1 x 2.4” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
