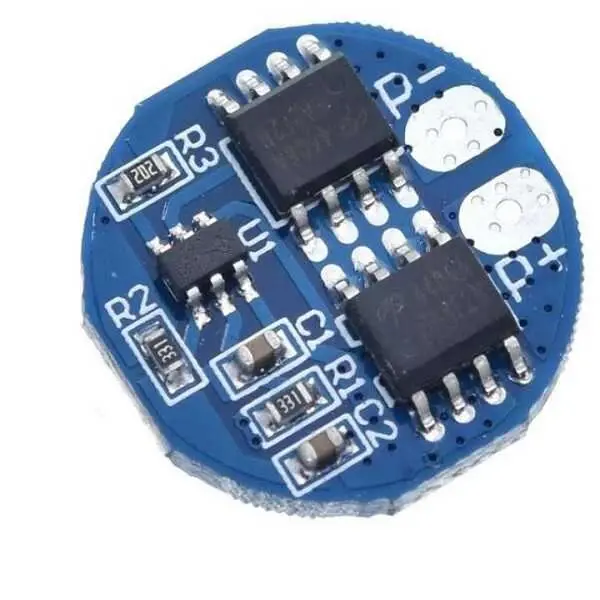

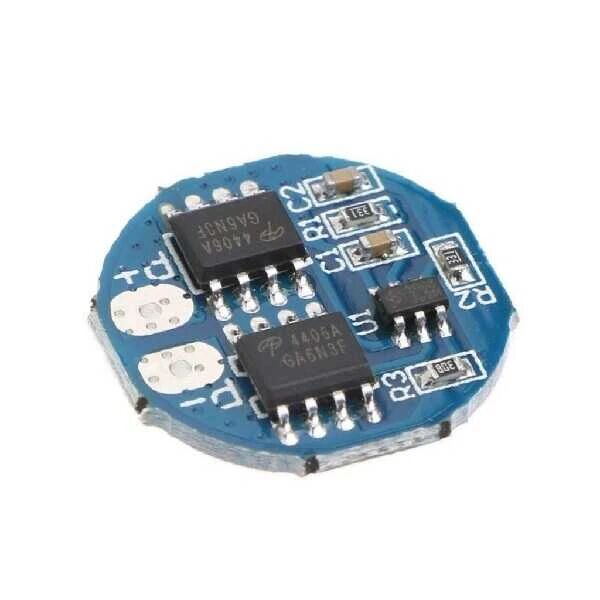

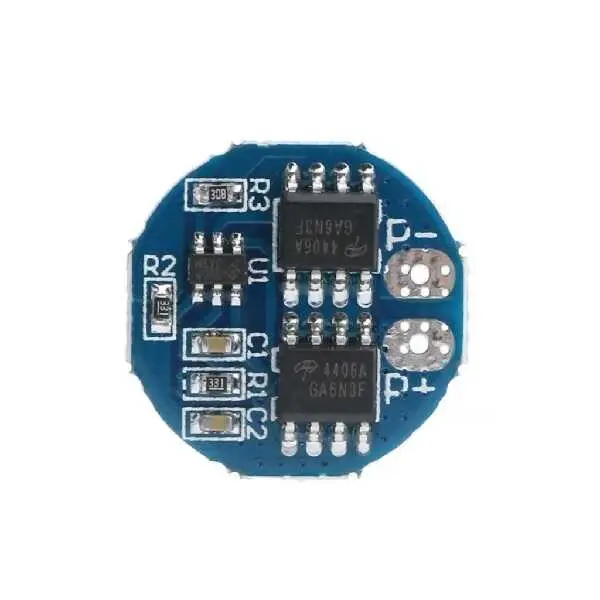

Balans görevi gören 2S 5A BMS Kartı, pil koruması içindir. Pil şarjı sağlamaz. 2 adet 18650 pil için uygundur.

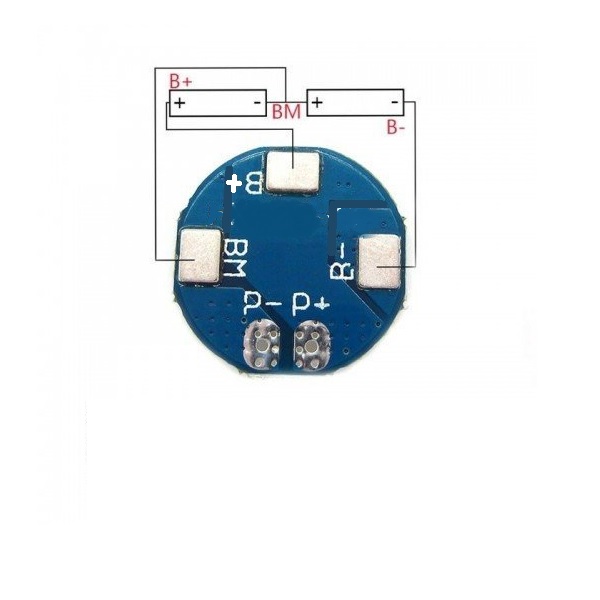

Kart Bağlantıları:
- B+ : Pilin + bağlantısı
- B- : Pilin - bağlantısı
- BM : 1.Pil ve 2.Pil arasındaki bağlantı
- P+ : Pozitif kutup bağlanır.Şarj ve yük bağlantısı için ortak nokta.
- P- : Negatif kutup bağlanır. Sarj ve yük bağlantısı için ortak nokta.
Özellikler:
- Kısa devre koruma
- Şarj voltajı: 8.4V - 9V
- Aşırı şarj - deşarj koruma
- Aşırı akım koruma
- Aşırı şarj algılama gerilimi : 4.25 – 4.35V ± 0.05V
- Aşırı deşarj algılama gerilimi : 2.3 – 3.0V ± 0.05V
- Max. Şarj akımı (sürekli) : 5A
- Boyut: Çap: 17.5 mm
Paket İçeriği:
- 1 x 2S 5A BMS - Batarya yönetim ve koruma modülü
