3.5 inch Nextion HMI TFT LCD Dokunmatik Ekran - NX4832T035

0 Yorum
Marka/Üretici:Itead
SKU:RLF7A06-9835
Stok:Stokta Yok
1957.08 TL + KDV
2,348.50 TL
Havale/EFT İndirimi :
2,278.05 TL
%3 İndirim
Daha Fazla:Itead
Daha Fazla:HMI Ekran

Ülkemizde son dönemde popülerliği artan Nextion Ekranların 3.5” boyutlarındaki versiyondur. Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır.  IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.

Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).

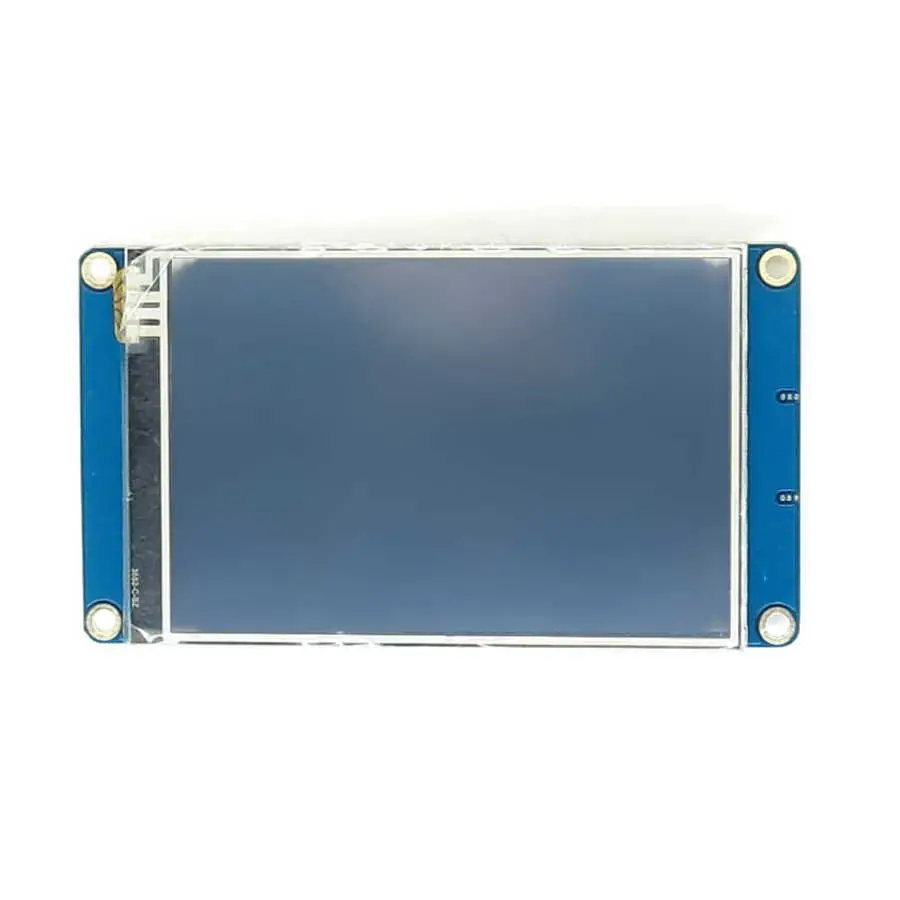

NX4832T035 nextion modeli 3.5″ TFT 480×320 rezistif dokunmatik ekran, 16M Flash, 3.5KByte RAM, 65k renk özelliklerine sahiptir.



nextion-ekran-kullanim1

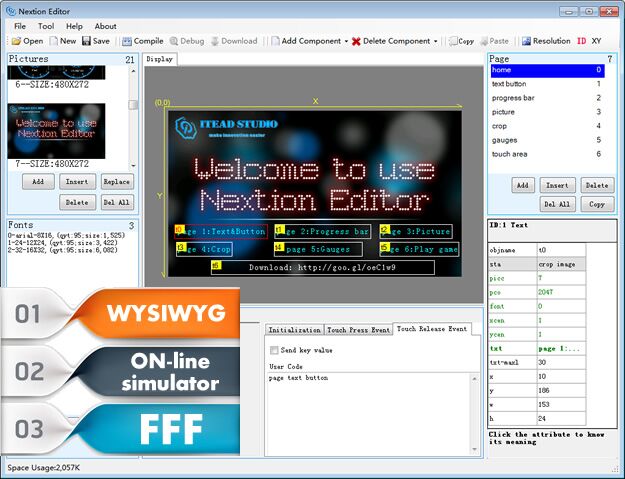

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.



nextion-ekran-kullanim2

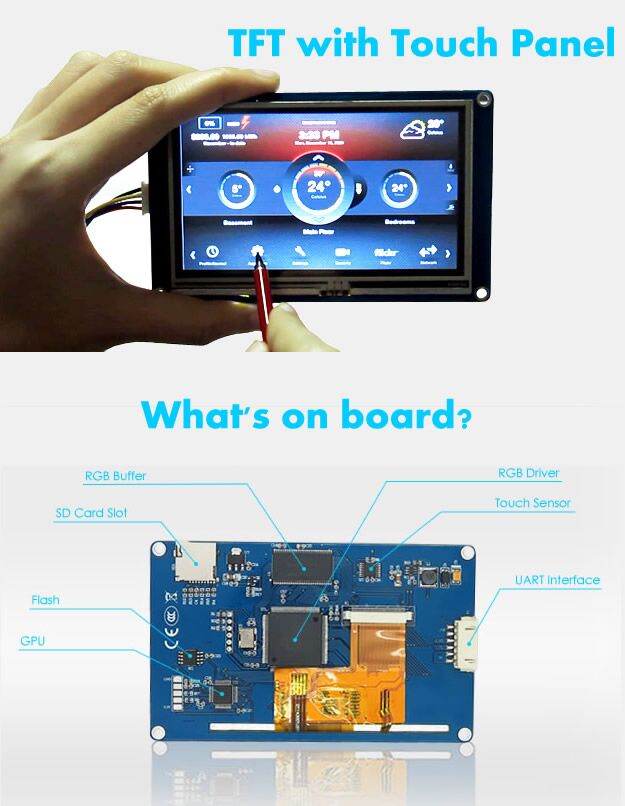

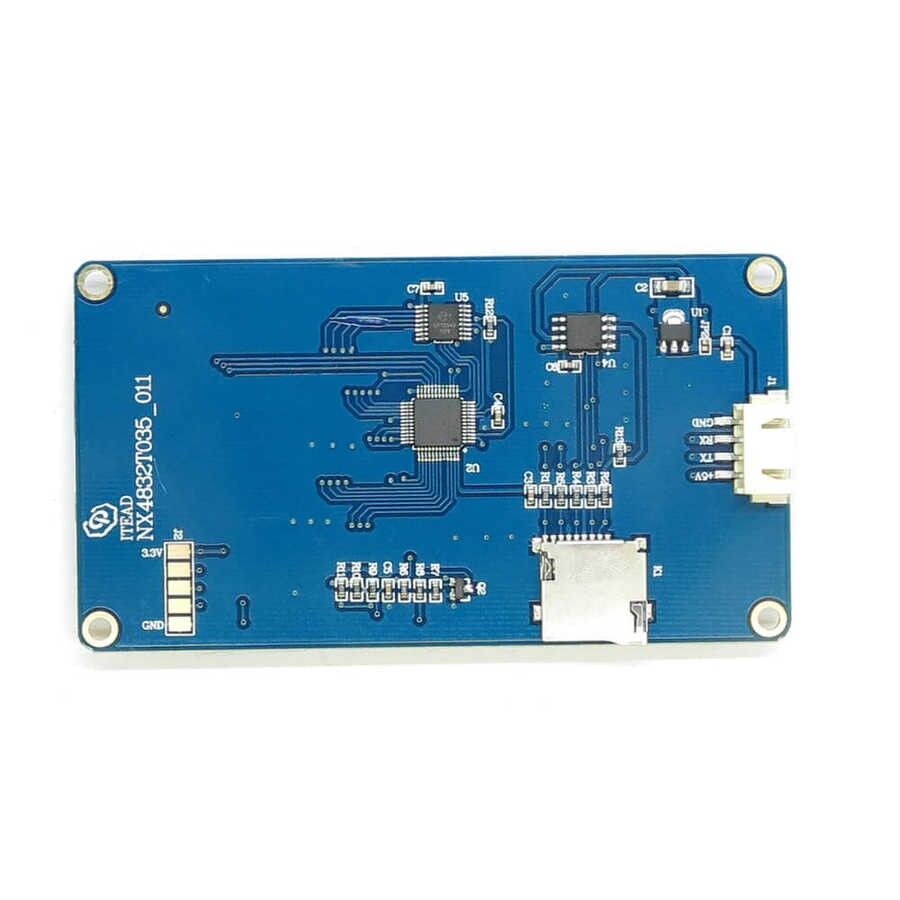

TFT ekranın arka kısmında ekran sürücüsü, flash hafıza, GPU üntesi,RGB Buffer, SD kart slotu ve UART bağlantısı yer alıyor. Size kalan tek şey uart konnektöründen veri alışverişini yapmak. Dokunulan bölge seri arayüzden kendi kontrolcünüze kolayca bildiriliyor.

nextion-ekran-kullanim3

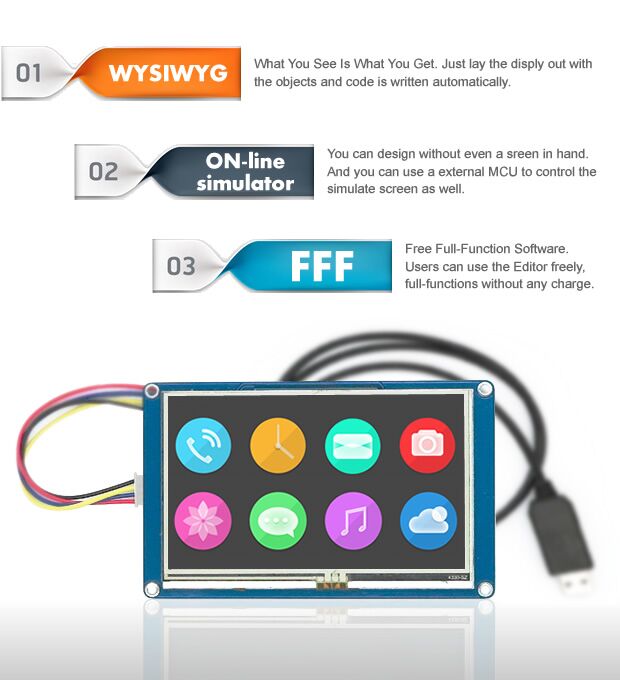

Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

nextion-ekran-kullanim4

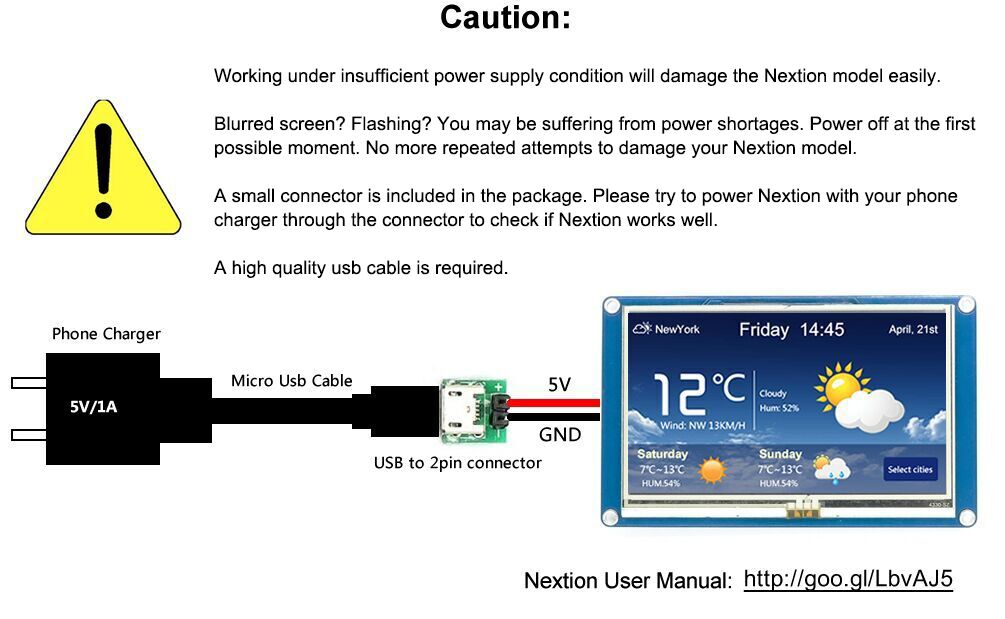

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.

Robolink Akademi HMI Nedir? yazımız için tıklayınız.

Özellikler:

  • Parça numarası: NX4832T035
  • 480x320 Çözünürlük
  • RGB 65K gerçek renkler
  • TFT ekrana entegre 4-kablo rezistif dokunmatik panel
  • TTL Seri host için 4 pinli arayüz
  • Kullanıcı uygulama kodları ve veri için 16MB Flash hafıza
  • Kart üzerinde barınan SD-Kart yuvası sayesinde firmware güncellemesi yapılabilir
  • Görme alanı : 73.44mm(Boy) x 48.96mm(En)
  • Ayarlanabilir parlaklık: 0-180 nit, değiştirme aralığı %1
  • 5V/ 500mA tavsiye edilen güç beslemesi
  • Sertifikalar: CE / EMC, RoHS

Dokümanlar:

Paket içeriği:

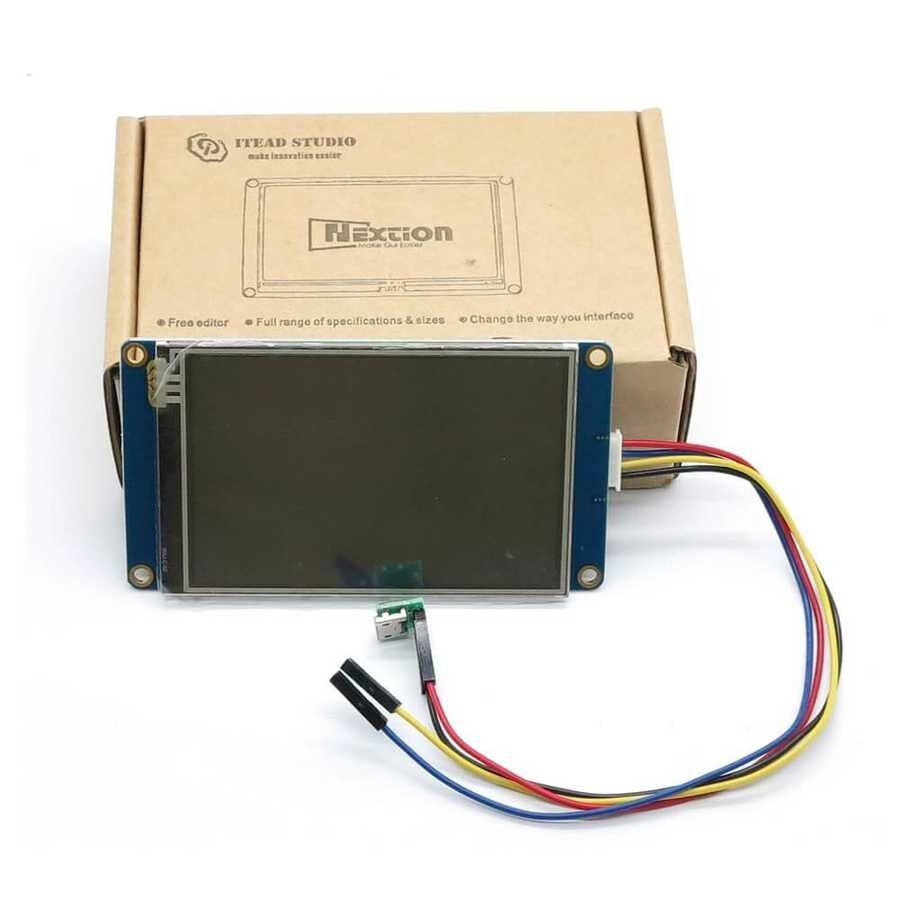

  • 1 x 3.5” Nextion ekranı
  • 1 x Data Kablosu
  • 1 x USB çevirici güç kartı
