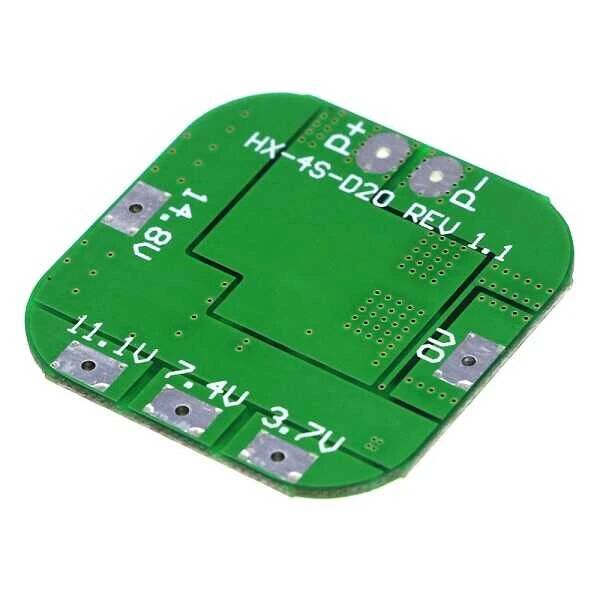

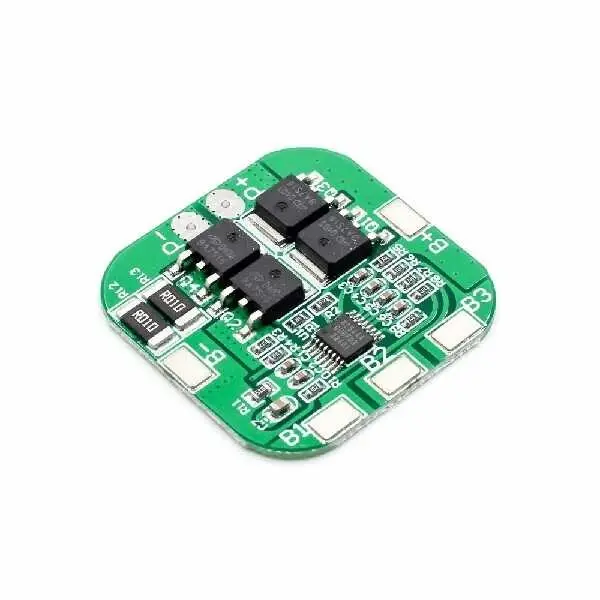

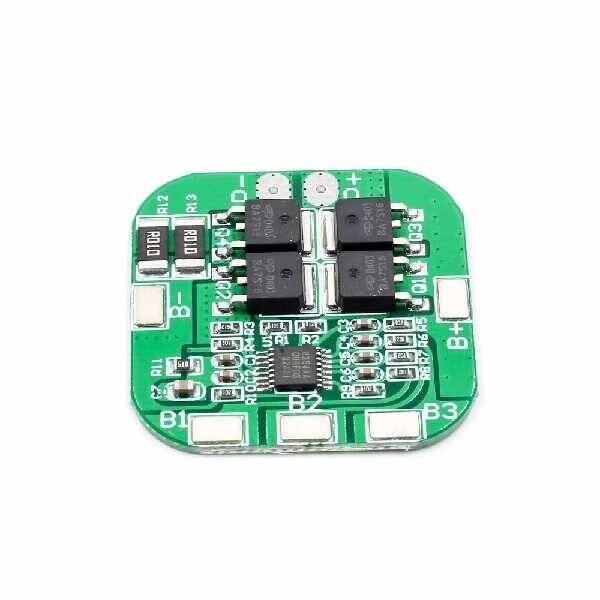

4S 20A BMS - Batarya Yönetim ve Koruma Modülü

Balans görevi gören 4S 20A BMS Kartı, pil koruması içindir. Pil şarjı sağlamaz. 4 adet 18650 pil için uygundur.

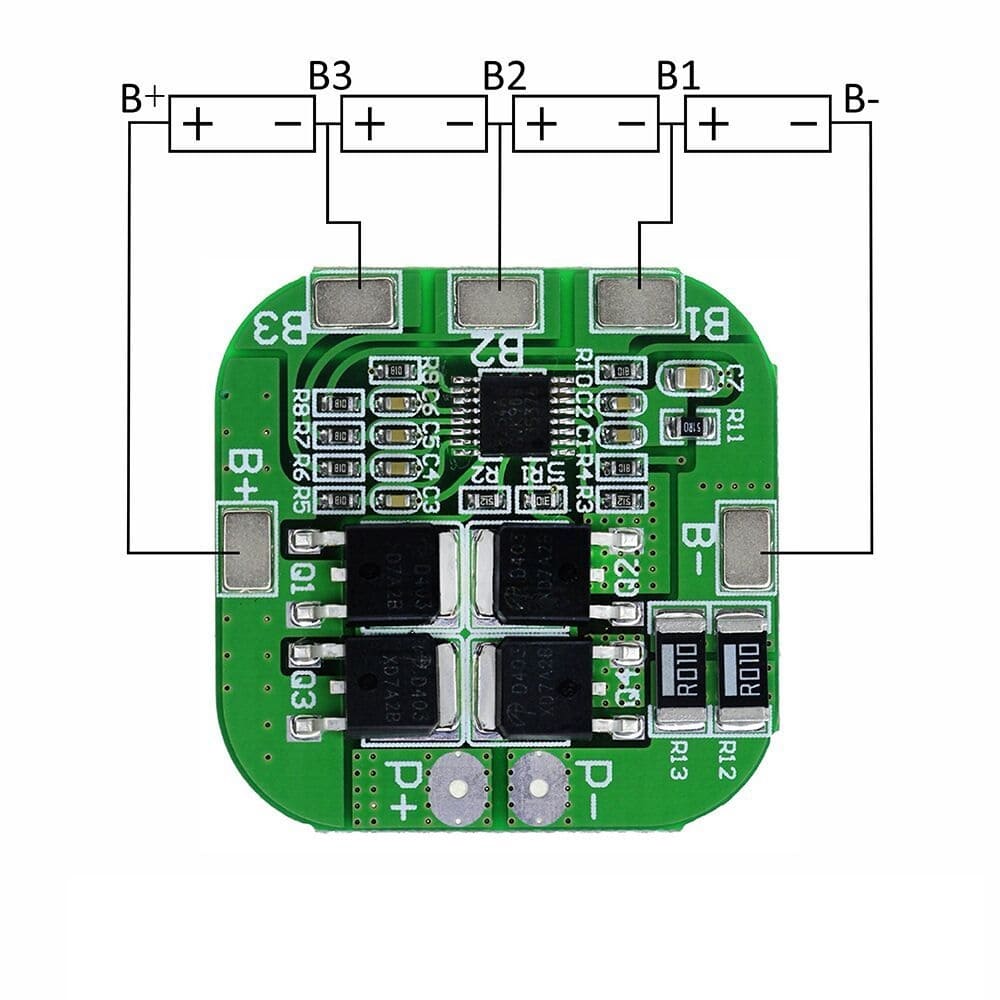

Kart Bağlantıları:

• B+ : Pilin + bağlantısı
• B-  : Pilin - bağlantısı
• B1 : Pil 1 ve Pil 2 arasında bağlantı
• B2 : Pil 2 ve Pil 3 arasında bağlantı
• B3 : Pil 3 ve Pil 4 arasında bağlantı
• P+ : Pozitif kutup bağlanır.Şarj ve yük bağlantısı için ortak nokta.
• P- : Negatif kutup bağlanır. Sarj ve yük bağlantısı için ortak nokta.

Özellikler:

• Kısa devre koruma
• Şarj voltajı: 14.8 V (Li-Ion 18650 veya li-ion pil anma gerilimi) / 16.8 V (Li-Ion pil tam şarj gerilim) / 14.4 V (Lipo akü anma gerilimi)
• Aşırı şarj - deşarj koruma
• Aşırı akım koruma
• Aşırı şarj algılama gerilimi : 4.25 – 4.35V ± 0.05V
• Aşırı deşarj algılama gerilimi : 2.3 – 3.0V ± 0.05V
• Max. Şarj akımı (sürekli) : 10A
• Üst limit anlık akım: 20A
• Boyut: Çap: 35 x 35 x 3.0 mm

Paket İçeriği:

• 1 x 4S 20A BMS - Batarya yönetim ve koruma modülü
