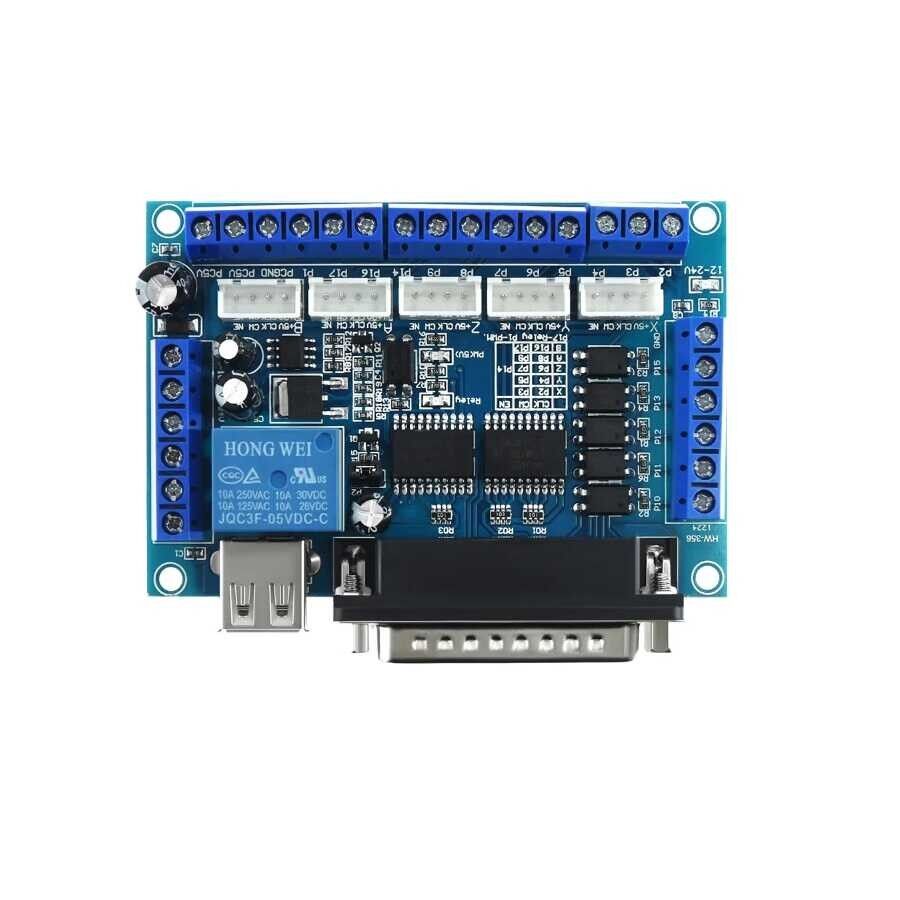

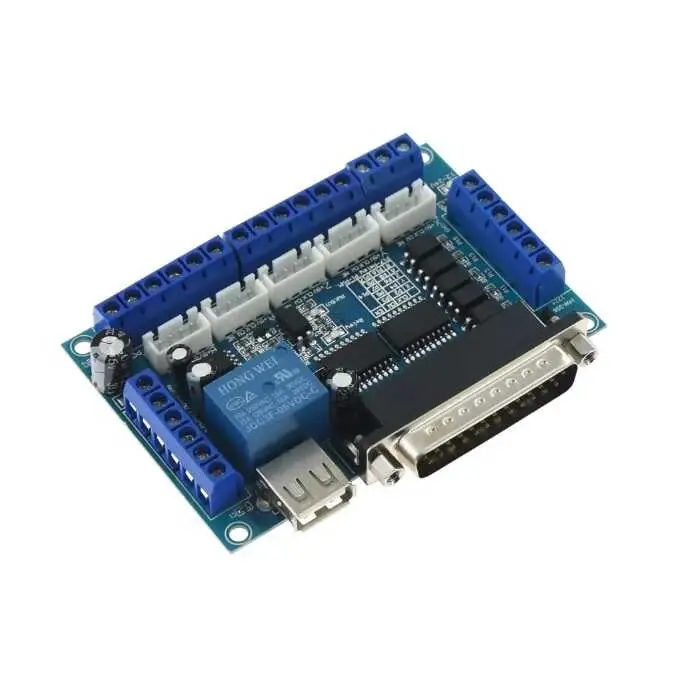

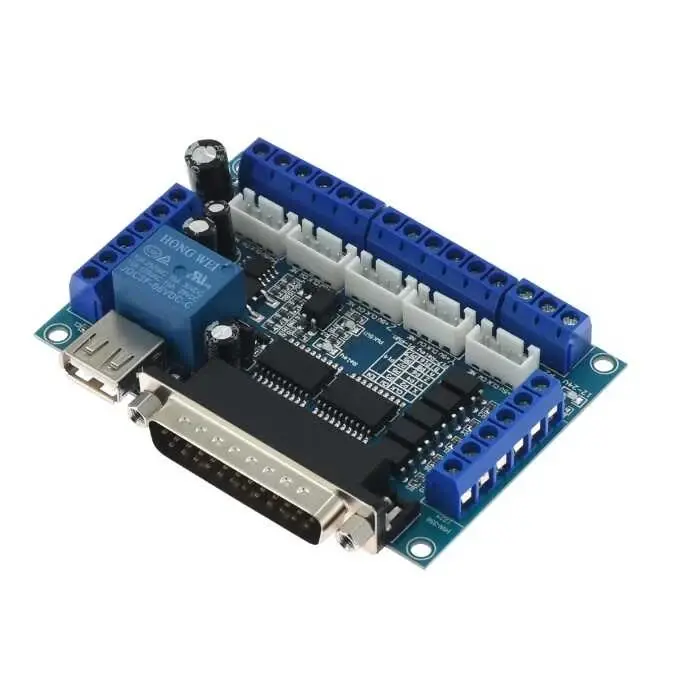

5 Eksen CNC Kontrol Kartı (MACH3 Uyumlu)

1 Yorum
Marka/Üretici:Robolink
SKU:RLA8A02-7924
Stok:50
189.58 TL + KDV
%12
259,00 TL
227,50 TL
Havale/EFT İndirimi :
216,13 TL
%5 İndirim
Daha Fazla:Robolink

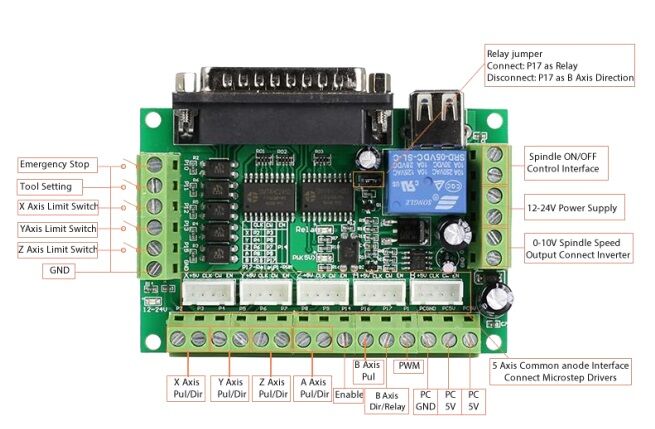

5 eksen CNC kontrol kartı, Mach3 CNC kontrol yazılımını desteklemektedir. Kontrol kartı üzerinde CNC uygulamalarında ihtiyaç duyulacak bütün giriş, çıkış birimleri bulunmaktadır.

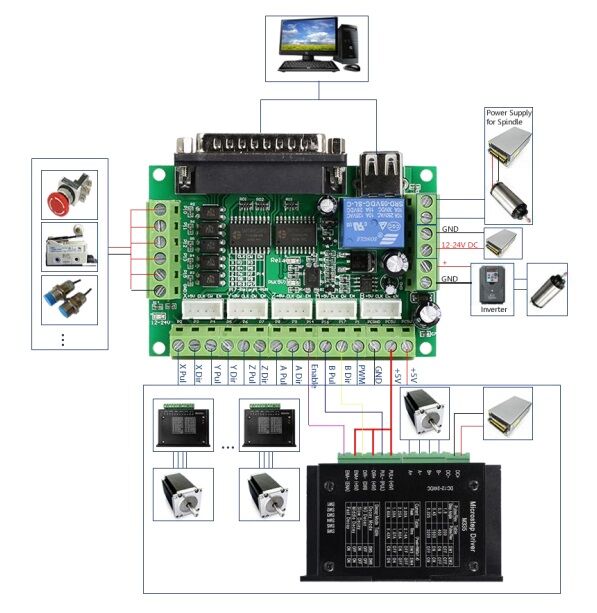

Kontrol kartı bilgisayar veya farklı bir birim ile LPT üzerinden haberleşebilmektedir. 5 bağımsız step motoru kontrol edebilme imkanına sahiptir. Step motor kontrolü için step motor sürücüde kullanmanız gerekmektedir. Endstop(limit switch), probe ve acil durum butonu bağlantıları için optocoupler korumalı giriş birimine sahiptir.

USB portu sadece dijital besleme içindir. USB portu ile motor besleme gerilimi izole edildiğinden bilgisayara zarar gelme ihtimali ortadan kalkmaktadır. 12V ile 24V arasında kart beslemesi yapılabilmektedir. Ters bağlantı koruması mevcuttur. 0-10V arasında analog(PWM) çıkışa sahiptir. Üzerinde bulunan röle sayesinde Lazer veya gravür(motor) beslemelerini rahatlıkla kontrol edebilirsiniz.

Özellikler:

  • Model: Mach3 Uyumlu 5 Eksen CNC Kontrol Kartı
  • Giriş Gerilimi: 12-24VDC
  • Maksimum 5 adet 2 fazlı step motor sürücü kontrolü
  • Step Motor kontrolü: Pulse ve Yön kontrolü
  • Boyut: 90mmx70mmx20mm
  • Endstop, probe, acil durum butonu için korumalı 5 giriş ünitesi
  • Mil hızını kontrol etmek için 0-10V arasında analog voltaj çıkışına sahiptir.
  • ACH MACH3, Linux CNC (EMC2) vb. paralel kontrol CNC yazılımı ile uyumludur.

Dokümanlar:



Paket İçeriği:

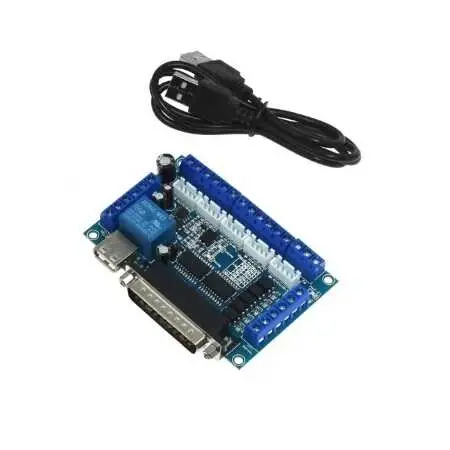

  • 1 x 5 Eksen CNC Kontrol Kartı (MACH3 Uyumlu)
  • 1 x Erkek-Erkek USB Kablo
Barkod:8682008438409
