Röle, düşük akımlar kullanarak büyük akım çeken cihazları anahtarlamada kullanılan devre elemanıdır. Bu röle alternatif gerilimde (AC) kullanılabilir.
Katı Hal Röleleri(SSR), diğer rölelerin aksine triyak kullanır, mekanik parça bulundurmaz.Bu sayede sessiz(röle çekme sesi olmaz) çalışır ve kullanım ömrü standart rölelere göre daha uzun olur.
Özellikler:
- Kompakt tasarımlı
- TTL araçlara(mikrokontrolörler, Arduino vb.) kolaylıkla bağlanabilir.
- 2 pinli vidalı terminalle bağlantı kolaylığı
- LED gösterge (Led göstergeleri Düşük seviye tetikleme geldiği zaman aktif olur.)
- Düşük seviye tetikleme (low level trigger) ile çalışır.
- Yalnız alternatif gerilim(AC) de kullanılabilir.
- Boyutları : 25mm x 34mm x 25mm
- Güç kaynağı: 5VDC / 160mA
Giriş Kontrol Sinyal Gerilimi:
- 0 - 0,5V düşük durum (SSR kapalı)
- 0,5 – 2,5V (bilinmeyen durum)
- 2,5 – 20V yüksek durum (SSR açık)
SSR Çıkışı (Her Kanal için):
- Yük gerilim aralığı : 75 – 264 VAC (50/60 Hz)
- Yük akımı : 0,1 – 2 A
SSR Özelikleri:
- Üretici : OMRON

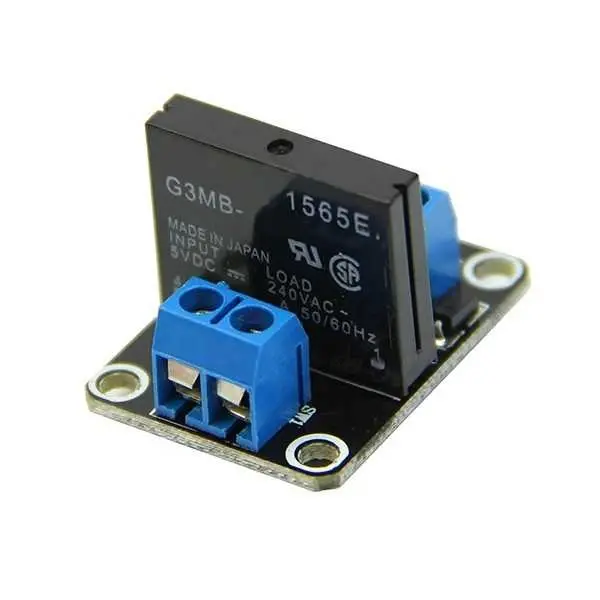

- Parça Numarası : G3MB-202P, 5 V versiyonu
- İzolasyon : Fototriak
- Zero-cross : Var
- Nominal çıkış yükü : 100 – 240 VAC (50/60 Hz)
- Yük Tipi : Genel amaçlı
Not:Doğru gerilim (DC) ile çalışan cihazları bu röleyle kontrol edemeyiz.
Paket İçeriği:
- 1 x 1 Kanal Solid State Röle Kartı
