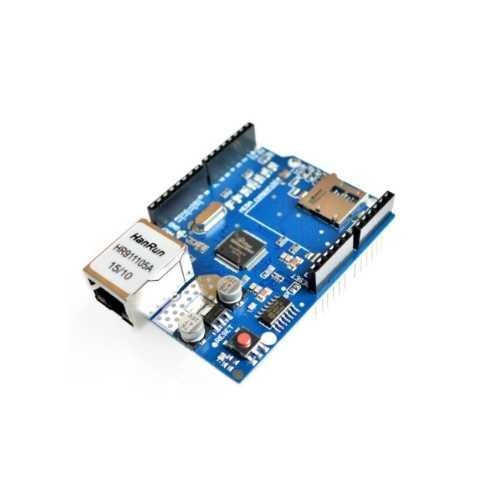

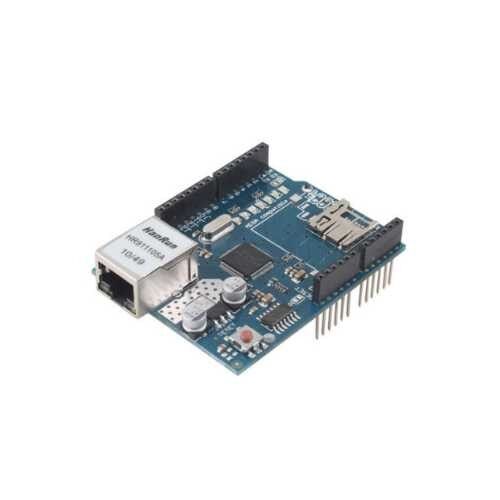

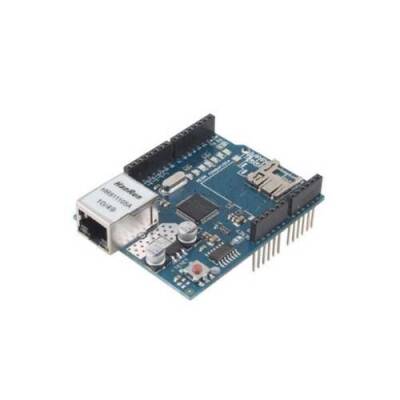

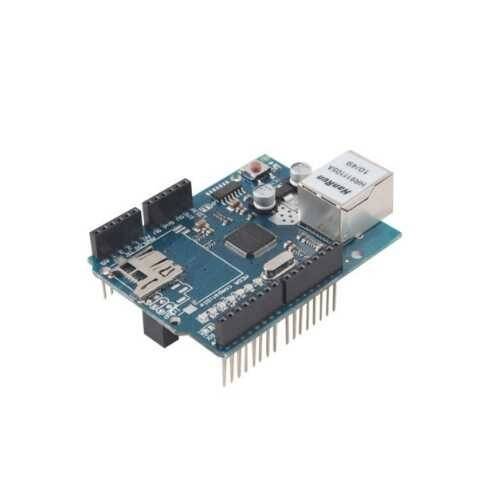

Arduino Ethernet Shield

Klon Arduino Ethernet Shield arduino kartınızı dakikalar içerisinde internete bağlamaya yarar. Bu shield'i direkt olarak arduino kartınızın üzerine oturtarak kullanabilirsiniz. Bir standart RJ45 kablosu ile(dahil değil) kolayca internet dünyasına açılabilirsiniz.

Üzerinde W5100 ethernet çipi bulunmaktadır. 10/100Mb bağlantı hızına kadar ulaşabilirsiniz. W5100 ethernet çipi internet (IP) protokolleri olan TCP ve UDP yi destekler. Arduino ile birlikte gelen ethernet kütüphanelerini direkt olarak kullanabilirsiniz. Böylece arduino üzerine tasarladığınız devrelerin dünya ile bağlantısını sağlayabilirsiniz.

Arduino UNO pin yapısına sahip (arduino mega dahil) kartlarla uyumludur. Arduino ile bağlantısını SPI portu üzerinden yapar.

Özellikler:

• Çalışma voltajı 5V (arduino üzerinden beslenir)
• Ethernet kontrolcüsü: W5100 dahili 16K buffer
• Bağlantı hızı: 10/100Mb
• Arduino ile SPI üzerinden bağlanır
• IEEE802.3af uyumu
• Düşük çıkış gürültüsü ve dalgalanması (100mVpp)
• Giriş voltaj aralığı 36V to 57V
• Kısa devre koruması
• Çıkış voltajı: 9V
• Yüksek verimli dc-dc çevirici: tip 75% @ 50% yük
• 1500V giriş çıkış arası izolasyon
• Gösterge ledleri: PWR, LINK, FULLD, 100M, RX, TX, COLL

Dokümanlar:

• Ethernet kütühanesi

Paket İçeriği:

• 1 x Arduino Ethernet Shield
