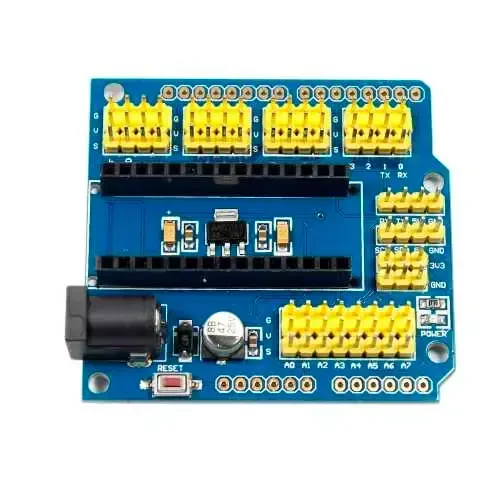

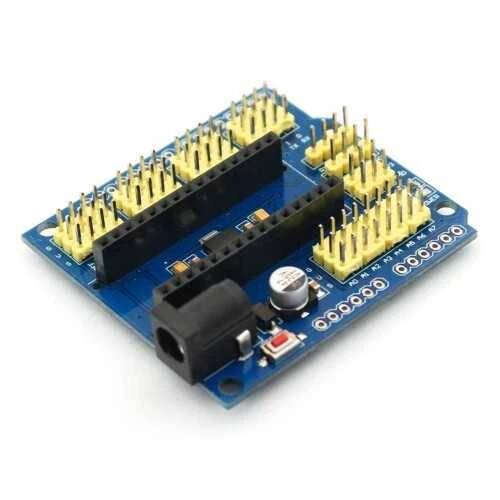

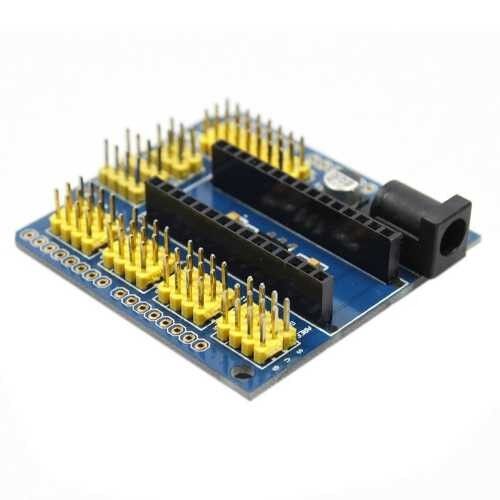

Arduino Nano Sensör Shield

Temel olarak Arduino Nano için tasarlanan bu shield, yapısı itibariyle Uno, Leonardo ve Mega ile de kullanılabilir. Arduino Nano’nun pinlerini standart shield yapısı ile kullanan bu kart sayesinde, oldukça rahat bir kullanım elde edebilirsiniz.

Üzerinde barındırdığı pinler üçlü konumlandırılmış olup(GND-Sinyal-5V), çeşitli giriş-çıkışları veya sensörlerimizi kolaylıkla karta bağlayabiliriz. RESET pinini kartın üzerine taşıyan Nano Sensör Shield, 5V, GND ve 3.3V çıkışlarını çoklayarak kart içerisinde dağıtmıştır. Ayrıca 2.1mm DC adaptör girişine sahiptir.

Nano Shield’ın etrafındaki pinlerin standart yapıda olması, bu sensör kartının diğer Arduino’lar için uyum içerisinde çalışmasına olanak sağlamaktadır. Bunu sağlamak için yapmanız gereken tek şey ise sadece Stackable Header’ların lehimlenmesi. Sonrasında diğer Arduino’lar ile dilediğiniz gibi kullanabilirsiniz.

Özellikler:

• 14 adet Giriş-Çıkış Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
• 8 adet Analog Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
• 6 adet PWM Pini
• 5 adet I2C Hattı
• 1 adet Servo Güç Girişi
• AREF Çıkış
• 3.3V Çıkış
• Besleme : 7 – 12V (Adaptör)
• Boyutlar : 58mm X 59mm

Paket İçeriği:

• 1 x Arduino Nano Sensör Shield
