Arduino Pro Mini 328 - 3.3V/8MHz

0 Yorum
Marka/Üretici:Robolink
SKU:RLC2B09-1790
Stok:2
122.92 TL + KDV
%46
271,50 TL
147,50 TL
Havale/EFT İndirimi :
140,13 TL
%5 İndirim
Daha Fazla:Robolink

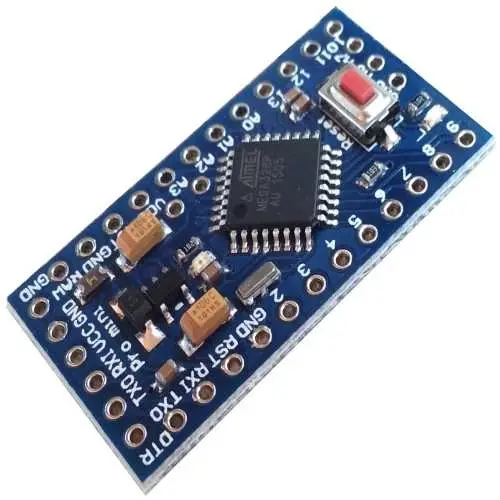

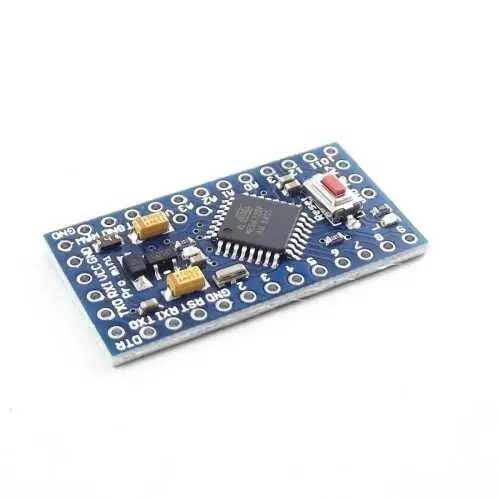

Arduino Pro Mini; ATmega328 temelli bir mikrodenetleyici kartıdır. Üzerinde 14 adet dijital giriş / çıkış pini(6 adet PWM çıkışı), 8 adet analog giriş, 8MHz kristal ve reset butonu bulundurmaktadır. USB soketi ve programlayıcı içermeyen bu kart, USB-Serial Dönüştürücü ile programlanabilmektedir.

Özellikler:

  • Mikrodenetleyici : ATmega328
  • Çalışma Gerilimi : 3.3V
  • Giriş Gerilimi (önerilen) : 5V-12V
  • Dijital I/O Pinleri : 14 adet (6 tanesi PWM çıkışı)
  • Analog Giriş Pinleri : 8 adet
  • Her I/O için Akım : 40 mA
  • Flash Hafıza : 32KB
  • SRAM : 2KB
  • EEPROM : 1KB
  • Saat Frekansı : 8MHz

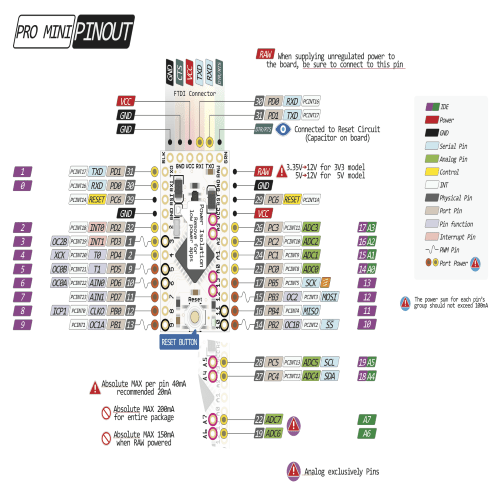

 arduino-pro-mini-pinout

Güç:

Arduino Pro Mini gücünü 5V pini üzerinden veya harici güç kaynağından alabilir. 5V, VCC pini üzerinden verilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi bataryada olabilir. Adaptör veya batarya kart üzerindeki GND ve RAW pinleri üzerinden bağlanabilir.

Harici güç kaynağı olarak 7-12V arası kullanılabilir. 12V üzerinde gerilim uygulamak karta zarar verebilir.

Pro Mini kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. RAW pini üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.

Güç pinleri aşağıdaki gibidir:

  • RAW: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
  • VCC: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart 5V ile beslenecekse yine bu pin 5V giriş pini olarak kullanılabilir.  Eğer karta güç RAW üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
  • GND: Toprak pinleridir.

Not: Pro Mini üzerinde 3.3V regülatör bulunmamaktadır.

Giriş & Çıkış:

Pro Mini üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 8 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 22 tane dijital giriş/çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Bu özellikleri şu şekilde sıralayabiliriz:

  • Seri Haberleşme, 0 (RX) ve 1 (TX): TTL Seri veri alıp (RX), vermek (TX) için kullanılır. Bu pinler üzerinden usb-seri dönüştürücüsüne bağlanarak kart programlanabilir. Yani bilgisayardan karta kod yüklerken veya bilgisayar-pro mini arasında karşılıklı haberleşme yapılırkende bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
  • Harici Kesme, 2 (interrupt 0) ve 3 (interrupt 1): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir. Ayrıntılı bilgi için attachInterrupt() fonksiyon sayfasını inceleyebilirsiniz.
  • PWM, 3,5,6,9,10 ve 11: 8-bit çözünürülükte PWM çıkış pinleri olarak kullanılabilir.
  • SPI, 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
  • Analog, A0-A7: Pro Mini 8 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış içinde kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur.
  • I2C, A4 (SDA), A5 (SCL): Bu pinler I2C haberleşmesi için kullanılır.
  • Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.

Dokümanlar:

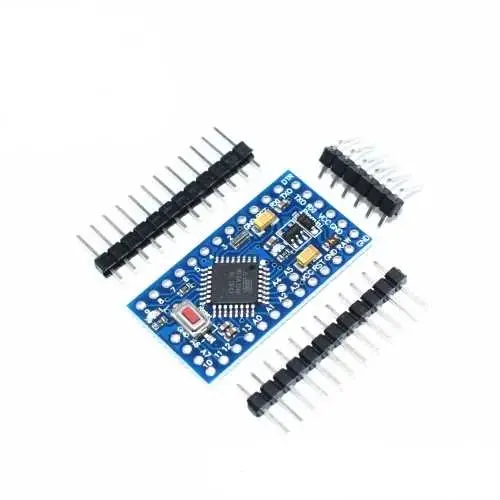

Paket İçeriği:

  • 1 x Arduino Pro Mini 328 - 3.3V/8MHz
  • 1 x 1x6 Eğik Header (Erkek)
  • 2 x 1x12 Header (Erkek)
Barkod:8682008007506
