Arduino UNO CNC Shield

2 Yorum
Marka/Üretici:Robolink
SKU:RLO7B16-0150
Stok:6
77.50 TL + KDV
93,00 TL
Havale/EFT İndirimi :
88,35 TL
%5 İndirim

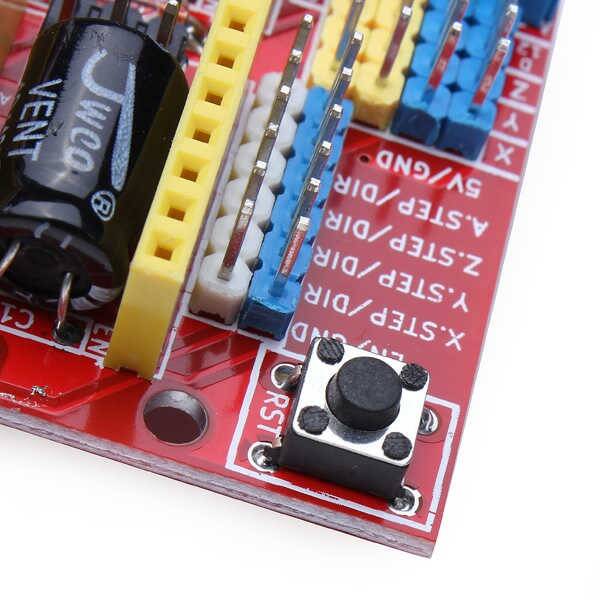

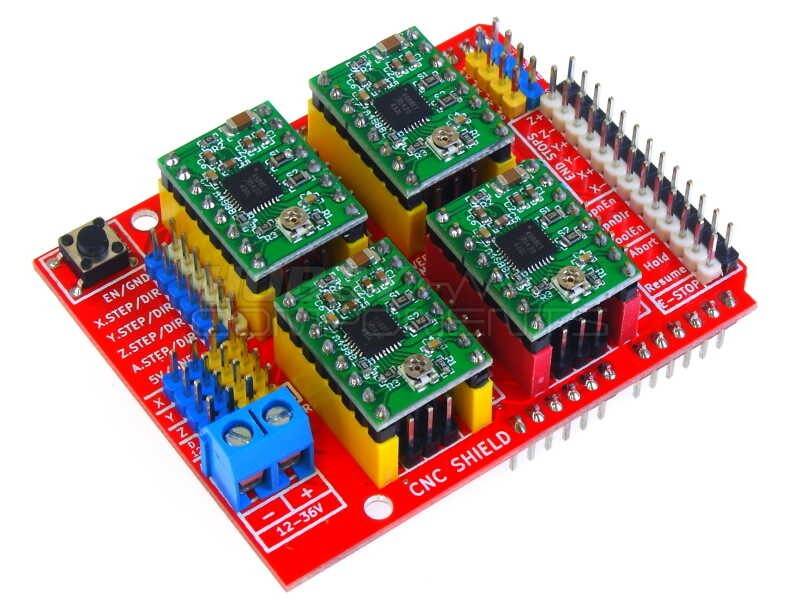

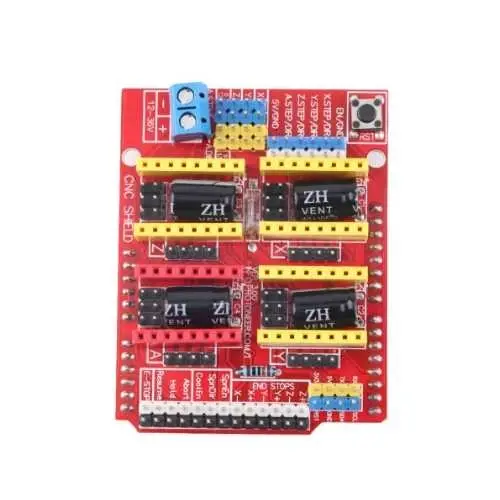

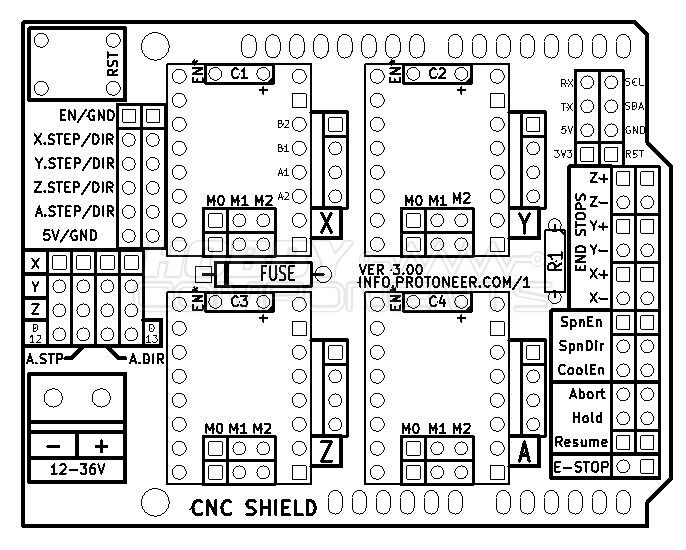

Bu breakout kartı sayesinde CNC uygulamalarınızda motor sürücülerinizi tek karta monteleyip tek kart üzerinden kontrol edebilirsiniz. A4988 step motor sürücülerinden 4 adet giriş kapasitesi bulunmaktadır. Kart içerisinde step motor sürücülerinin sürüşünü geliştirmek için ek devre elemanlarını da içerir. Kart ile birlikte motor sürücüler gelmemektedir. Nano CNC Shield için tıklayınız.

arduino-uno-cnc-shield1

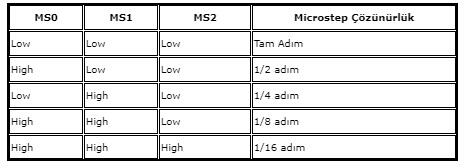

A4988 Sürücü Mikro Adım (Micro step) Ayarları:
arduino-uno-cnc-shield5

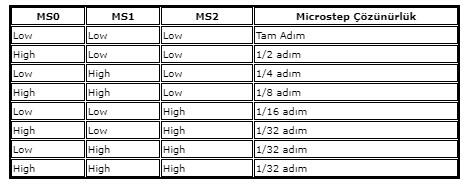

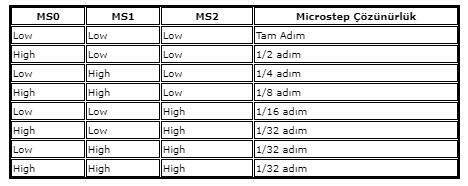

DRV8825 Sürücü Mikro Adım (Micro step) Ayarları:
arduino-uno-cnc-shield6


Kart üzerindeki M0,M1 ve M2 jumper yuvalarına jumper takıldığında HIGH, pinler boşken Low olarak değerlendiriliyor.

arduino-uno-cnc-shield2

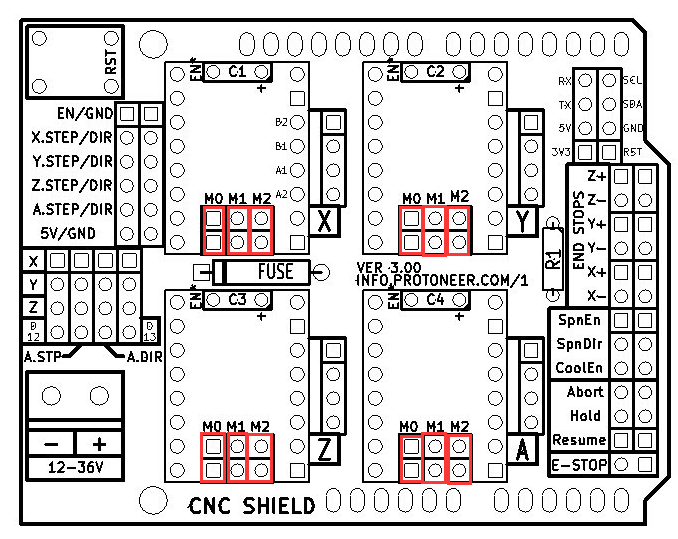

MikroStep Ayarları görseldeki kırmızı yuvaların kısa devre yapılması ile mümkün olmaktadır. Jumper kullanmak pratik olacaktır ancak elinizde jumper yoksa yataytaki pinlerin bir şekilde temasını sağlamanız durumunda HIGH konumunda olacaktır. Her motor için ayrı ayarlar mümkündür.

arduino-uno-cnc-shield3

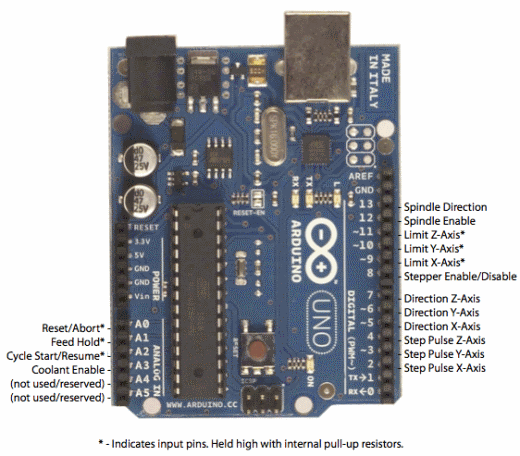

Görselde cnc shiled tarafından kullanılan ardunuino üzerindeki bağlantı noktları gösterilmiştir.

Özellikler:

  • 4 adet A4988 destekler
  • Renk : Kırmızı
  • Boyutlar: 68mm x 52mm

Uygulama Alanları:

  • Cnc sistemleri
  • Step motorlu robotlar
  • Kamera kaydıraçları

Paket İçeriği:

  • 1 x CNC Shield Kartı
Barkod:8682008007568
