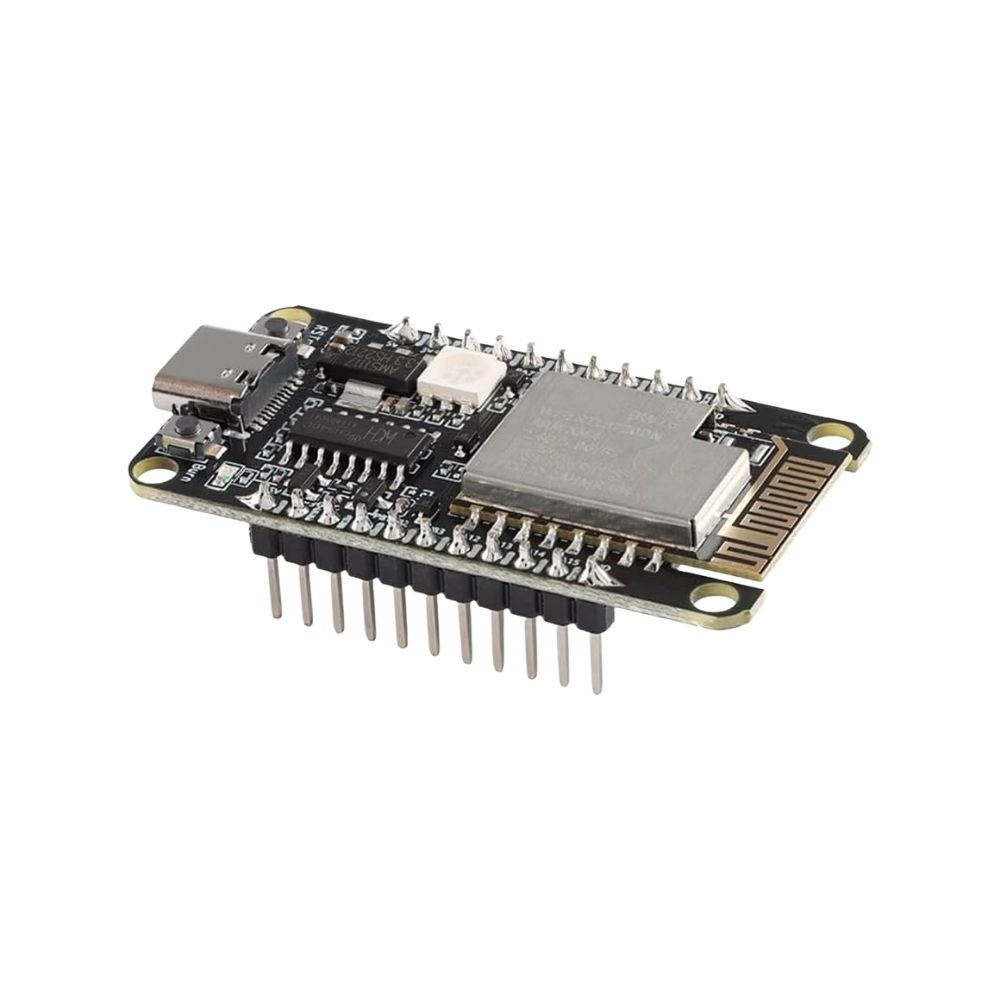

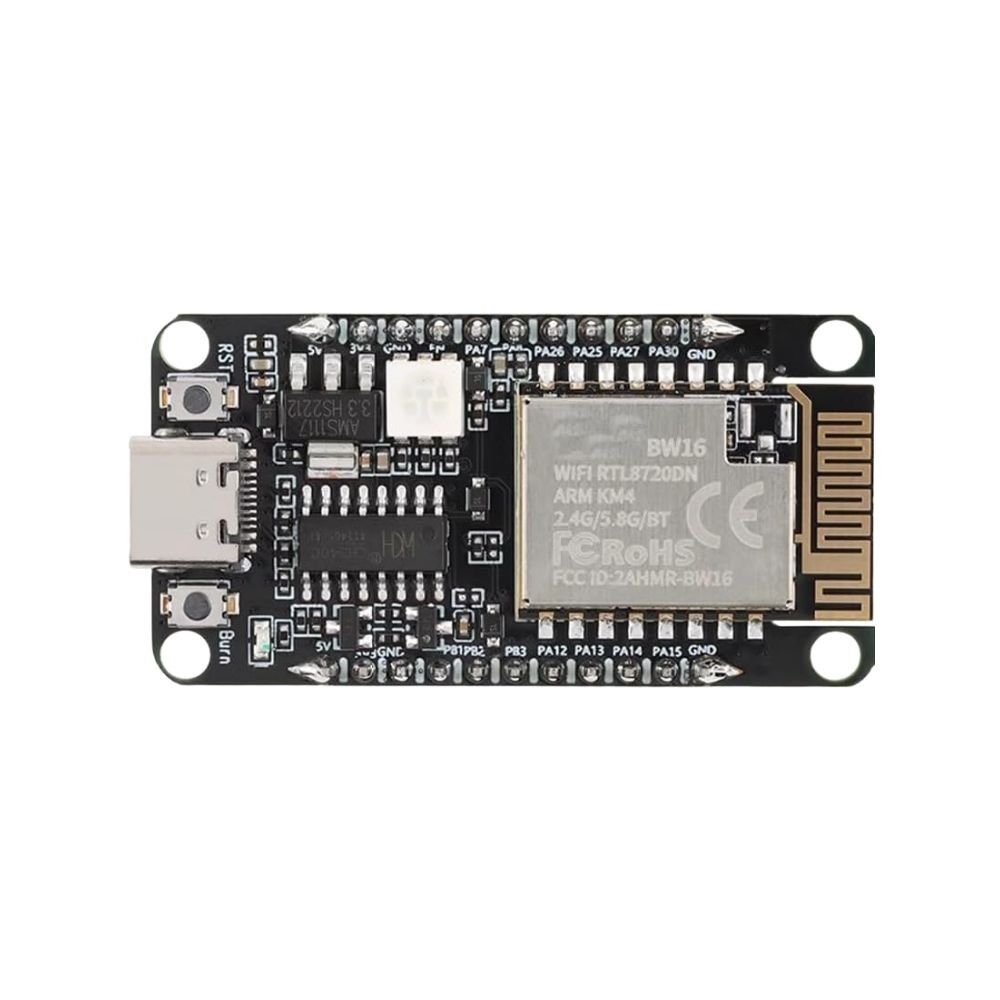

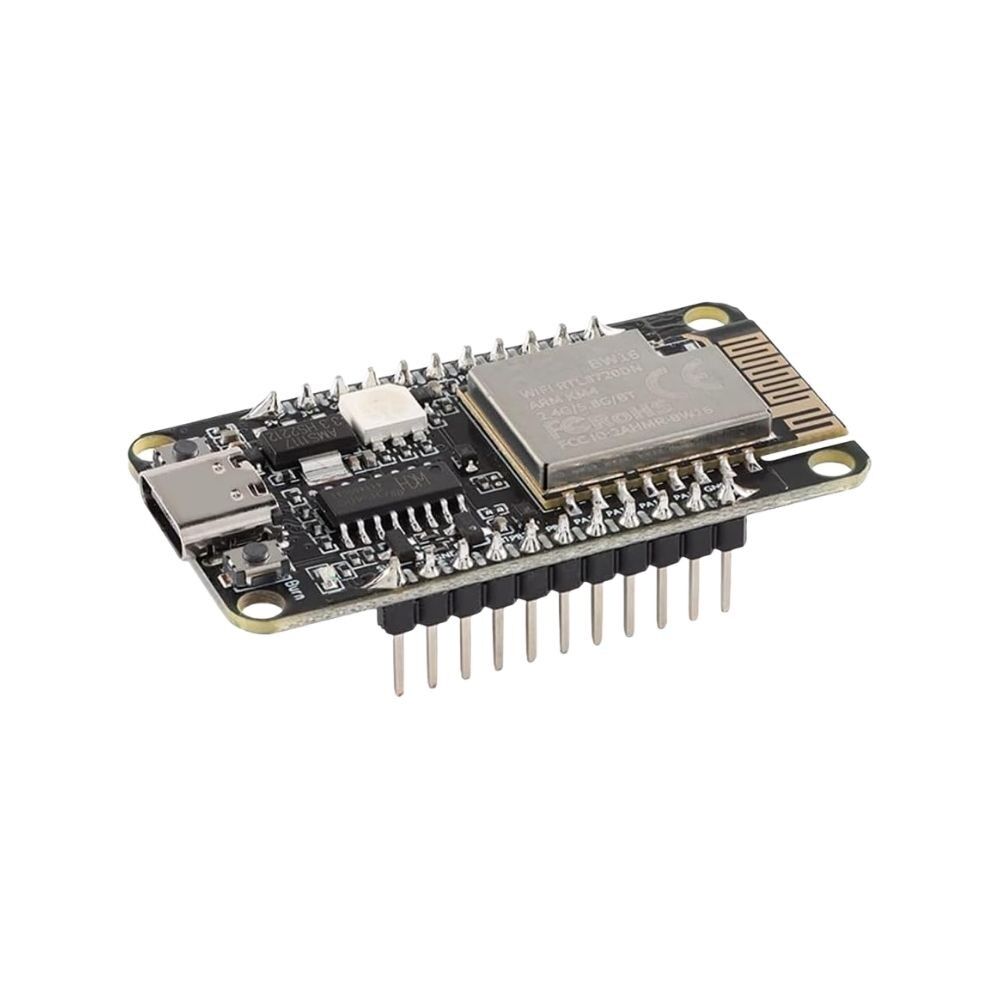

BW16, Realtek RTL8720DN çipi üzerine kurulu, Wi-Fi 2.4GHz ve Bluetooth 5.0 (BLE + BR/EDR) bağlantı desteği sunan güçlü ve düşük güç tüketimli bir geliştirme kartıdır. ARM Cortex-M33 ve Cortex-M23 çift çekirdekli yapısı sayesinde hem yüksek performanslı hem de düşük güç modlarında çalışabilir. Arduino IDE ve Realtek SDK ile uyumlu olması sayesinde prototipleme, eğitim ve IoT projeleri için son derece uygundur. Bu kart, USB Type-C bağlantısı ile kolayca programlanabilir ve breadboard dostu tasarımı sayesinde devre kurulumlarını hızlandırır. Akıllı ev uygulamalarından kablosuz sensör ağlarına kadar birçok alanda kullanılabilir. Teknik doküman için tıklayınız.
Özellikler:
| Özellik | Açıklama |
|---|---|
| Modül | B&T BW16 (Realtek RTL8720DN tabanlı) |
| Ana İşlemci | ARM Cortex-M33 @ 100 MHz |
| Yardımcı İşlemci | ARM Cortex-M23 @ 20 MHz |
| Kablosuz İletişim | Wi-Fi 802.11 b/g/n (2.4GHz), Bluetooth 5.0 (BLE + BR/EDR) |
| Anten | Dahili PCB anten |
| Flash Bellek | 4MB SPI Flash (modül üzerinde) |
| SRAM | 512KB (RTL8720DN çipi içinde) |

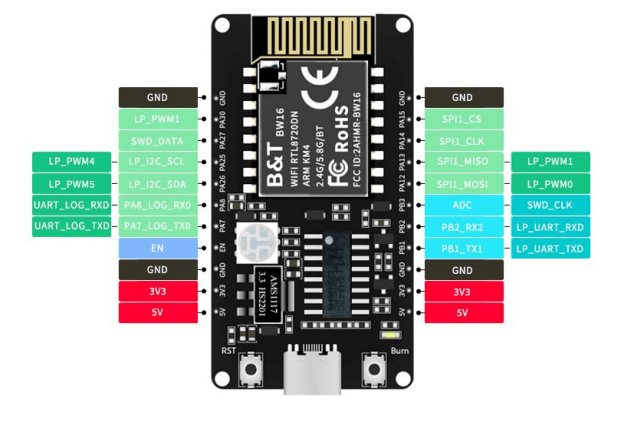

| Arabirimler | GPIO, UART, SPI, I2C, PWM, ADC |
| Programlama Arayüzü | USB Type-C (CH340 USB-UART dönüştürücü ile) |
| Besleme Gerilimi | 5V (USB Type-C üzerinden) |
| Lojik Seviyesi | 3.3V |
| Yazılım Desteği | Arduino IDE (AmebaD Core), Realtek SDK (FreeRTOS tabanlı) |
| Butonlar | Reset (RST), Programlama (Burn/Boot) |

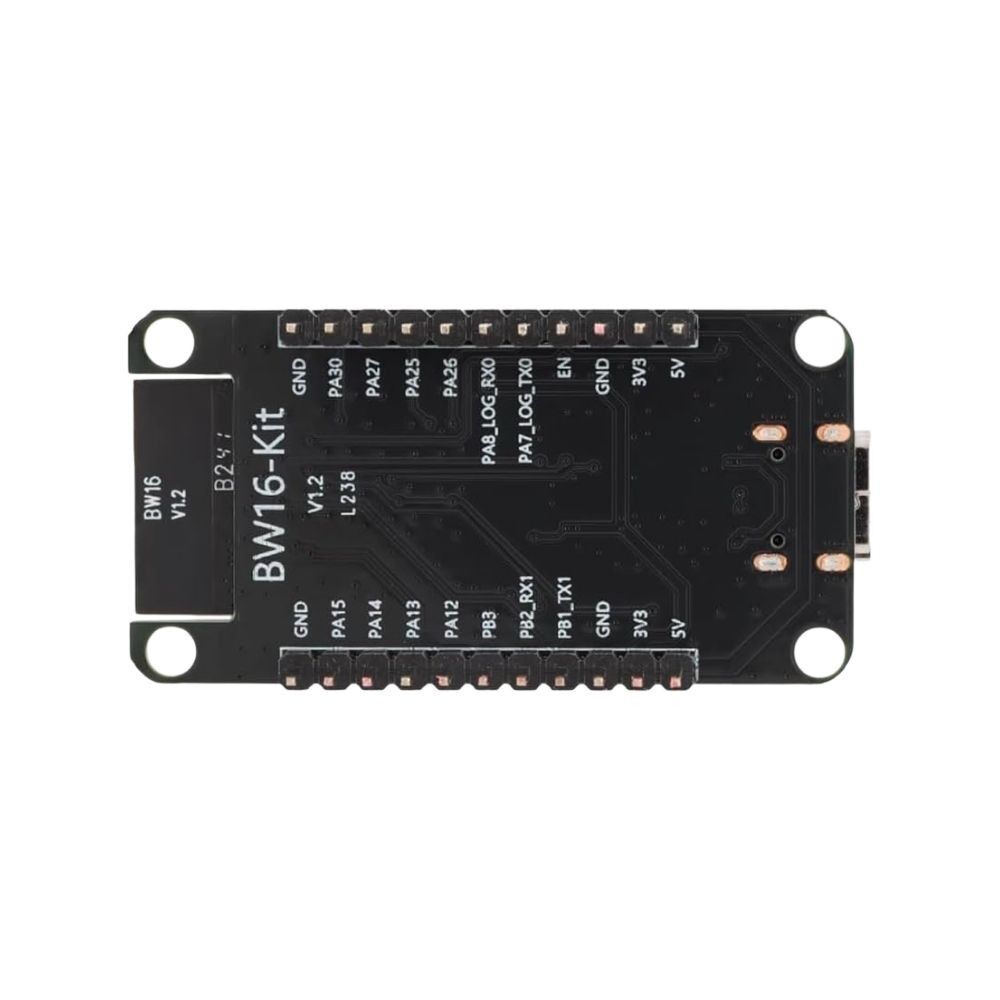

| Fiziksel Yapı | Breadboard uyumlu pin dizilimi |
Geliştirme Ortamı ve Kütüphaneler:
- Arduino IDE: RTL8720DN için resmi “AmebaD” çekirdeği ile desteklenmektedir.
- SDK Desteği: Realtek Ameba SDK (FreeRTOS tabanlı) ile C/C++ geliştirme yapılabilir.
- Firmware Güncelleme: UART üzerinden bootloader ile veya SDK üzerinden OTA (Over-The-Air) destekli yazılım güncellemesi.
Uygulama Alanları:
- IoT ağ geçitleri (gateway)
- Akıllı ev sistemleri
- Kablosuz sensör ağları
- BLE beacon uygulamaları
- Wi-Fi üzerinden veri iletim çözümleri
Paket İçeriği:

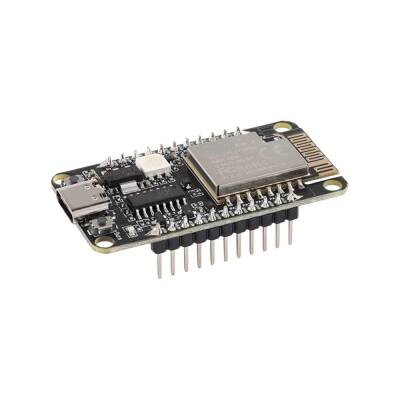

- 1 x BW16 CH340 Wifi ve Bluetooth Modülü - Type C
