Çoklu Zaman Ayarlı Tekli Röle Kartı

Programlanabilir zaman gecikmeli tekli röle kartı kullanımı kolay ve yüksek kolaylık sağlayan modüler bir üründür. 4 farklı çalışma moduna sahiptir. 0 saniye ile 999 saniye arasında zaman ayarı özelliği sayesinde zaman sınırı az olan modüllere göre tercih sebebidir.
Çift yönlü çalışması sayesinde birçok uygulama için kolaylıklar sağlamaktadır. Örneğin, zaman gecikmeli röleyi tetik sinyalini aldıktan 15 saniye sonra açıp 30 saniye bekledikten sonra tekrar kapalı konuma gelecek şekilde ayarlayabiliriz.

Çalışma Modları:

• P- 1 Modu: Bu modda 1 süre ayarlanmaktadır.Tetikleme sinyali geldiği anda açık kontağı kapalı,kapalı kontağı açık hale gelip
  ayarlanan süre kadar geri sayımın sonunda kontaklar eski haline gelmektedir.
• P- 2 Modu: Bu modda 2 süre ayarlanmaktadır.Tetikleme sinyali geldikten sonra birinci ayarlanan süre kadar geri sayım yapıp,süre sonunda açık kontağı kapalı,kapalı kontağı açık hale getirip,
  ayarlanan ikinci süre kadar kontak konumları sabit kalıp geri geri sayım sonunda başlangıç konumuna geçmektedir.
• P- 3 Modu: Bu modda 2 süre ayarlanmaktadır. Ayarlanan birinci süre kadar kontakların biri açık ve diğeri kapalı geri sayım sonunda, ikinci süre kadar kontaklar yön değiştirip geri sayım sonunda tekrar birinci süre durumuna gelmektedir.Bu sonsuz bir döngü şeklinde devam etmektedir.
  Örneğin, rölemize masa lambası bağladık: birinci ayarlanan süre kadar açık bu süre sonunda ikinci ayarlanan süre kadar kapalı olacaktır ve bu sonsuz bir döngü şeklide devam edecektir.
• P- 4 Modu: P-1 modunun benzeridir.Bu modda tetikleme sinyali geldiği anda açık kontağı kapalı,kapalı kontağı açık hale gelip tetik sinyali geldiği sürece geri sayımı başlatmaz, tetik sinyalinin düşen kenarında geri sayımı başlatır.Geri sayımın sonunda kontaklar eski haline gelmektedir.

Özellikler:

• Anahtarlama gerilim ve akım değerleri: 220 VAC/10A-- 30VDC/10A
• Çalışma gerilimi: 12V DC
• Sinyal gerilimi: 8v-12VDC
• Ömrü: yaklaşık 100.000 tetikleme

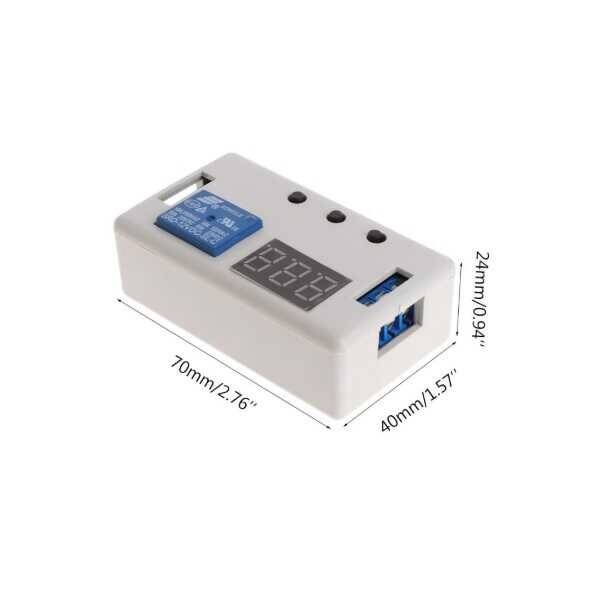

• Boyutları: 62.4x34.8x18.5mm

Paket İçeriği:

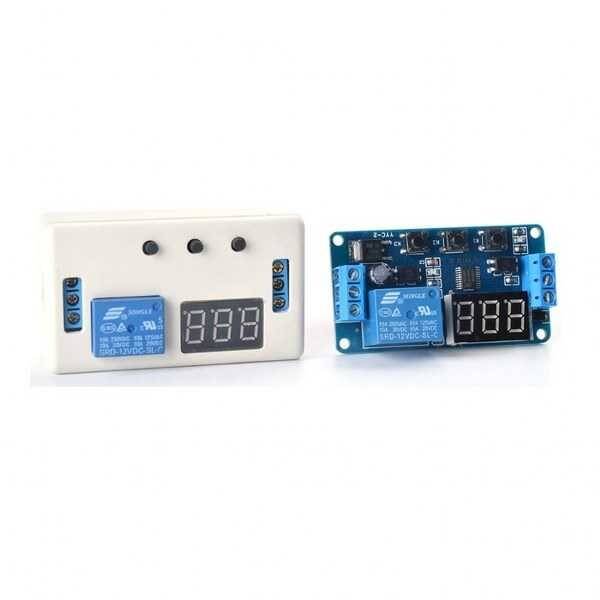

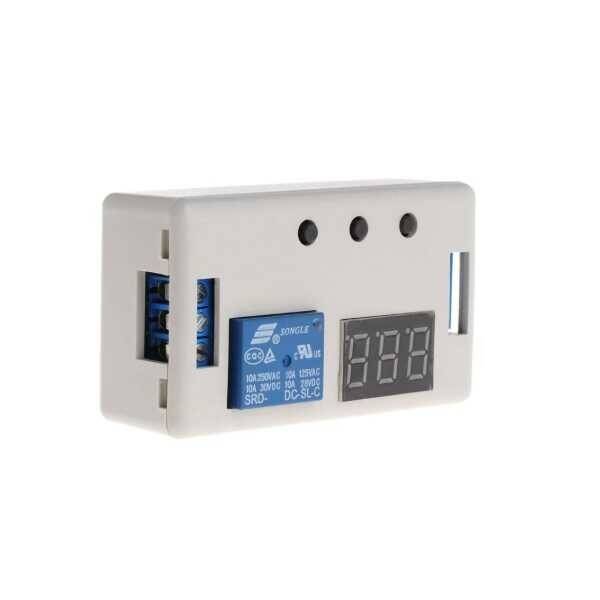

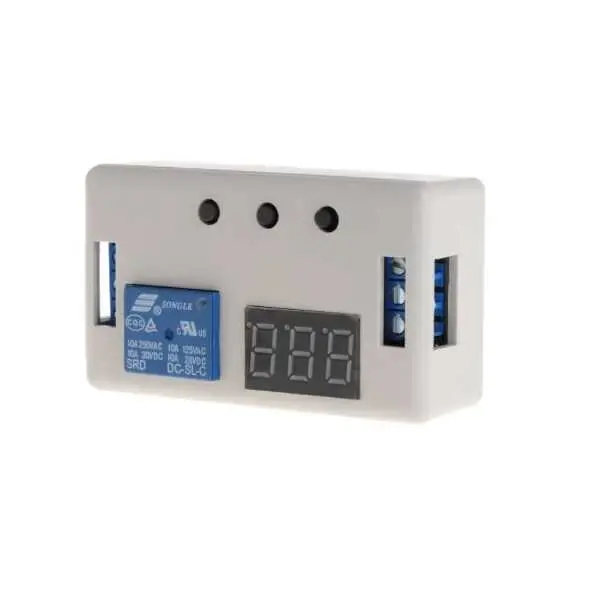

• 1 x Çoklu zaman ayarlı tekli röle kartı  (Display göstergeli)

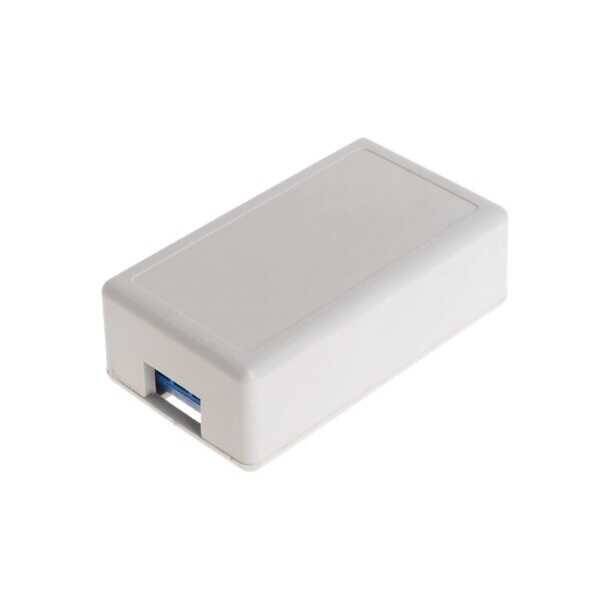

• 1 x Plastik Kutu
