CP2102 Usb Uart Dönüştürücü (Tip A)

0 Yorum
Marka/Üretici:Waveshare
SKU:RLB3D03-0312
Stok:Stokta Yok
202.08 TL + KDV
242,50 TL
Havale/EFT İndirimi :
230,38 TL
%5 İndirim

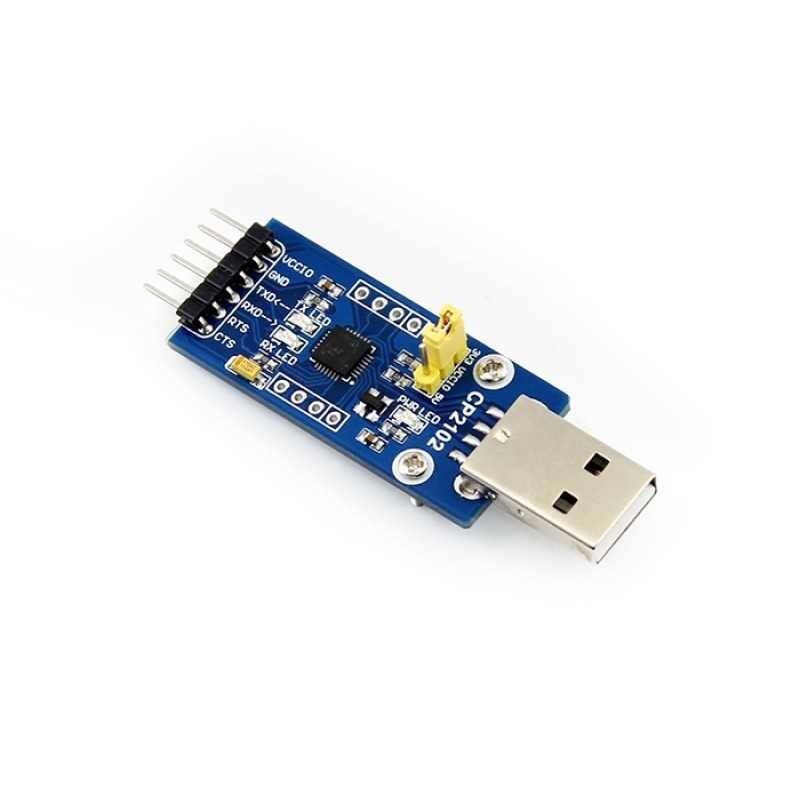

CP2102 USB UART Kartı tek kart üzerinden USB'den UART köprüsünü kurmaya yarar.

Özellikler:

  • Tek çip üzerinden usb uart veri iletimi
  • Harici direnç ve kristal gerektirmez
  • Kart üzerinde reset ve regülatör bulunur
  • Dahili 1024-bit EEPROM
  • USB Fonksiyon kontrolcüsü
  • USB 2.0 tam hızda (12 Mbps)
  • Veri bitleri: 5, 6, 7, ve 8
  • Durdurma bitleri: 1, 1.5, ve 2
  • Bant genişliği: 300 bps den 1 Mbits
  • Windows 8/7/Vista/Server 2003/XP/2000,MAC OS-X/OS-9,Linux 2.40 yada daha yüksek işletim sistemlerini destekler
  • USBXpress direk sürücü desteği
  • Çalışma sıcaklığı:–40 to +85 °C
  • Besleme voltajı 5V yada 3.3V
  • Dahili usb koruması: SP0503
  • 3 LED: TXD LED, RXD LED, POWER LED
  • Erişilebilir pinler: TXD, RXD, RTS, CTS

Bağlantılar:

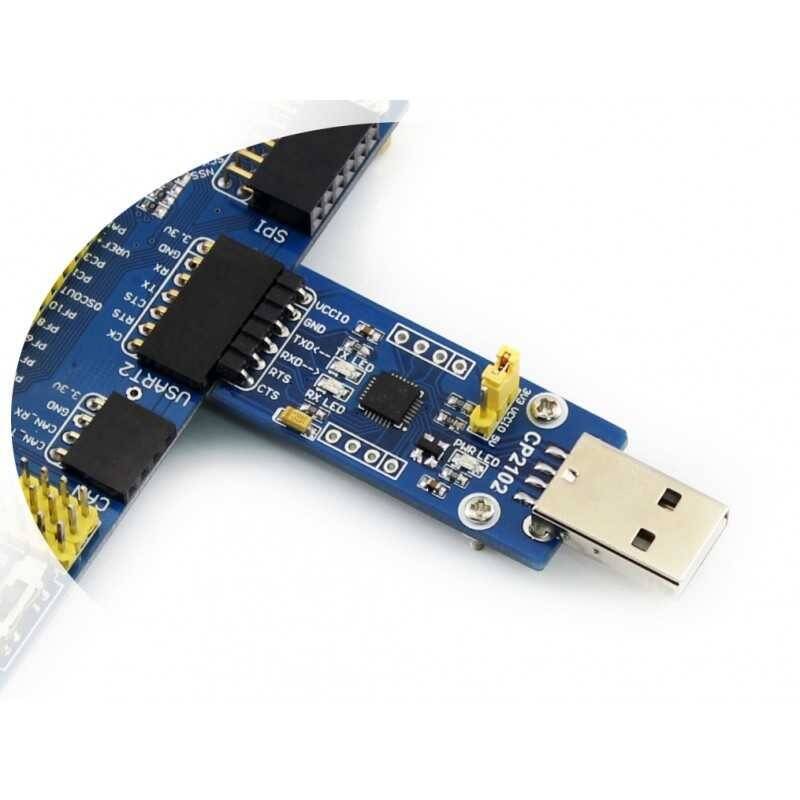

Bir mikrokontrolcü ile çalışma durumunda

  • VCCIO: 3.3V yada 5V çıkış
  • GND: -- GND
  • TXD:  MCU.RX (sinyal yönü: MCU.RX << CP2102 << PC.TX)
  • RXD:  MCU.TX (sinyal yönü: MCU.TX >> CP2102 >> PC.RX)
  • RTS:  MCU.CTS (sinyal yönü: MCU.CTS << CP2102 << PC.RTS)
  • CTS:  MCU.RTS (sinyal yönü: MCU.RTS >> CP2102 >> PC.CTS)

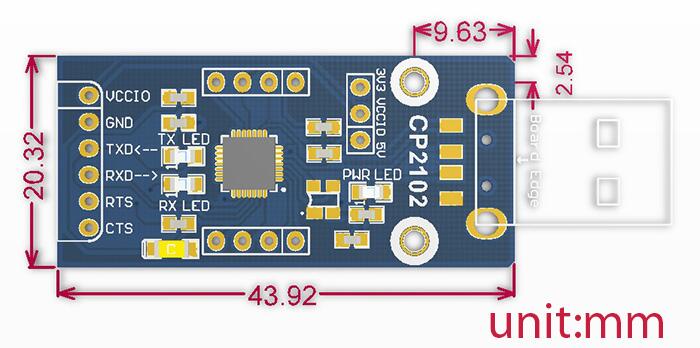

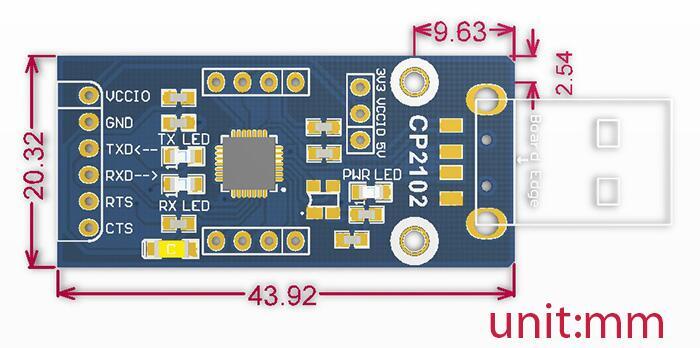

Boyutlar:


Dokümanlar:

Paket İçeriği:

  • 1 x CP2102 USB UART Kartı (Tip A)
  • 1 x 6 pin Dişi-Dişi Kablo
Barkod:8682008010445
