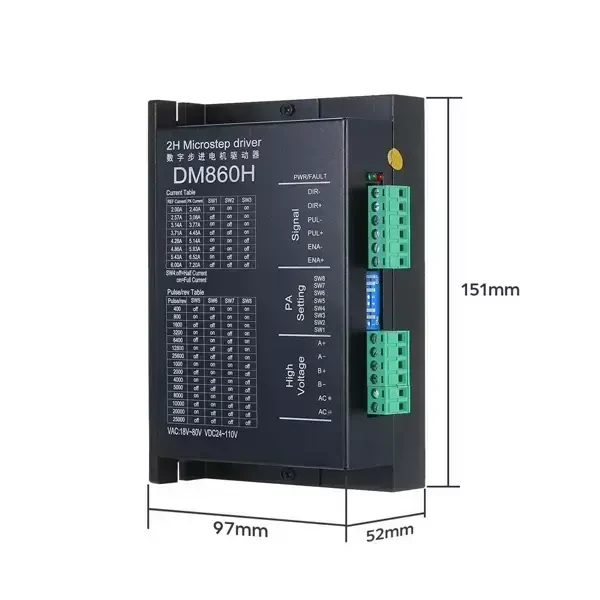

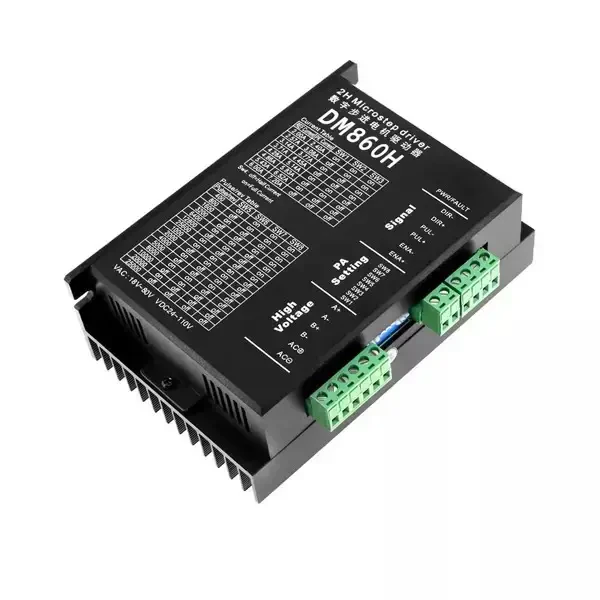

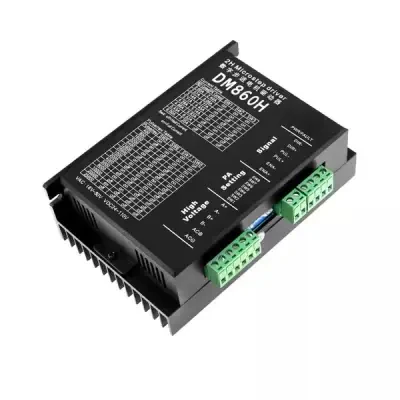

DM860H Step Motor Sürücü 24-110 VDC veya 18-80 VAC aralığında çalıştırabileceğiniz ve 7.2A'e kadar kullanabileceğiniz dijital bir step motor sürücüsüdür.

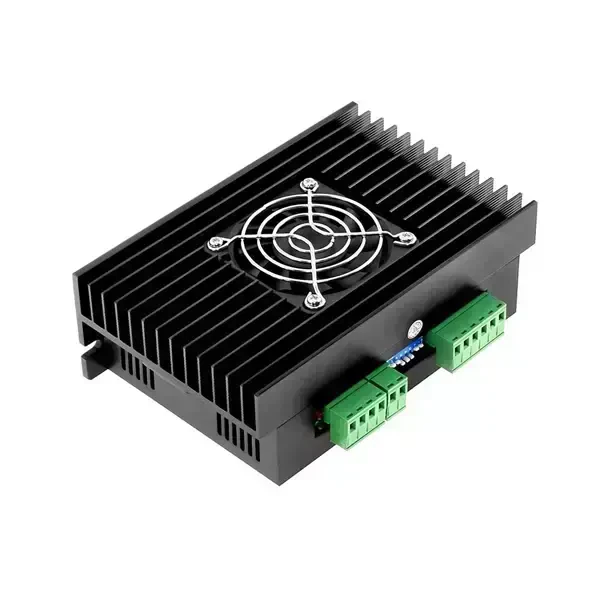

Geleneksel motor sürücülerle karşılaştırıldığında, DM860H bir step motoru daha sessiz çalıştırabilir ve metal gövdede bulunan fan sayesinde daha az ısınmasını sağlar.
Optik olarak giriş çıkış arasındaki sinyal izole edilmiştir.Yüksek voltaj, düşük voltaj, yüksek akım ve kısa devre koruması vardır.

Pul Kontrol Sinyali: Darbe yükselen kenarı etkilidir; PUL sinyali yüksek gerilimde 4 ~ 5V ve düşük gerilimde 0 ~ 0.5V'dir. Darbe sinyallerine güvenilir şekilde yanıt alabilmek için darbe genişliği 1.2 mikrosaniyeden büyük olmalıdır. +12V veya +24V kullanılıyorsa seri direnç gereklidir.

Yön Sinyali: Yüksek/düşük seviye sinyali. Güvenilir komütasyon sağlamak için yön sinyali darbe sinyalinden en az beş mikrosaniye önce oluşturulmalıdır. Motorun başlangıç çalışma yönü, motorun kablolarına bağlıdır. Herhangi bir faz sargısının değiştirilmesi (örneğin A+, A- değişimi gibi) motorun başlangıç çalışma yönünü değiştirebilir, YÖN sinyali yüksek gerilimde 4 ~ 5V ve düşük gerilimde 0 ~ 0.5V'dir.

Etkinleştirme Sinyali: Bu giriş sinyali etkinleştirmek veya devre dışı bırakmak için kullanılır. ENA+ +5V'ye bağlandığında ve ENA- düşük seviyeye bağlandığında (veya dahili optokuplör iletkenliği durumunda), sürücü motorun her fazındaki akımı keserek motoru serbest duruma getirecektir.

Özellikler:

  • Gerilim Aralığı: 24-110 VDC veya 18-80 VAC
  • Ürün sinyal pin kontrol voltajı (DIR, ENB, Pul) 5V ile çalışmaktadır.
  • Akım Max: 7.2A, Çözünürlük: 0.1A
  • 4,6,8 hatlı iki fazlı step motoru çalıştırabilir
  • Alt bölüm aralığı: 400~51200
  • Darbe yanıt frekansı: 200KHZ
  • Aşırı akım koruması
  • Aşırı sıcaklık koruması
  • PUL/DIR ve CW/CCW modlarını destekler
  • Otomatik olarak motoru tanır

Paket İçeriği:

  • 1 x DM860H 7.2A Step Motor Sürücü
