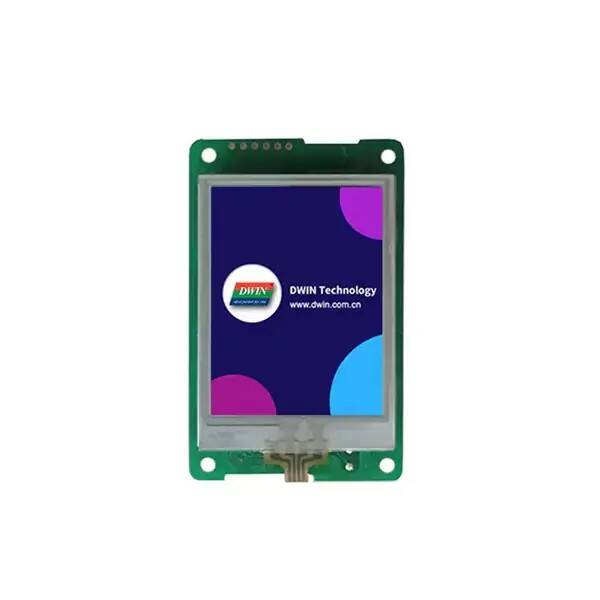

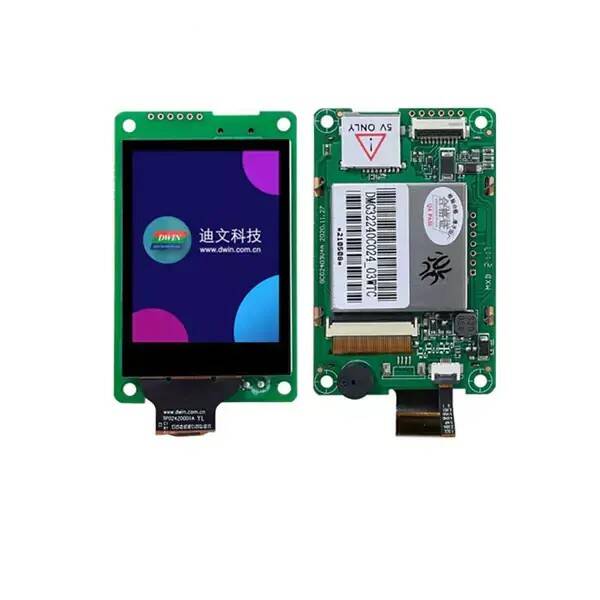

2.4 Inch Dwin HMI Display Rezistif Dokunmatik Ekran - DMG32240C024-03WTR, yüksek standartlara sahip bir TFT LCD modülüne sahiptir ve dokunmatik paneli ile birlikte HMI ekran modelini sunar. Bu ürün, basit ancak güçlü bir komut setiyle donatılmıştır ve herhangi bir MCU tarafından kontrol edilebilen UART portu ile akıllı dirençli dokunmatik ekranlar olarak işlev görür. Bu özelliği sayesinde çeşitli elektronik ekipmanlarda TFT ekran ve dokunmatik kontrolör olarak kullanılabilir.
Genel Özellikler:
- 2.4 inç ekran boyutu
- İki Geliştirme Sistemi: DGUS II/TA
- 10Pin1.0mm FCC bağlantı
- DWIN DGUS V7.6 GUI ile kolay kodlama
Görüntü Özellikleri:
- Renk: 18 bit 6R6G6B
- LCD Tipi: TN, TFT LCD
- Görüş Açısı: Normal görüş açısı, 70°/70°/50°/70° (Soldan/Sağdan/Yukarıdan/Aşağıdan)
- Görüntüleme Alanı: 36,7 mm (Genişlik) × 49,0 mm (Yükseklik)
- Çözünürlük: 320×240 piksel (0°/90°/180°/270°)
- Parlaklık: 240nit
Dokunmatik Parametreler:
- Tip: RTP (Dirençli dokunmatik panel)
- Yapı: İTO filmi + İTO camı
- Dokunma Modu: Destek noktasına dokun ve sürükle
- Yüzey Sertliği: 3H
- Işık Geçirgenliği: %80'in üzerinde
Güç:
- Güç Gerilimi: 4.5~5.5V, tipik değer 5V
- Çalışma Akımı: VCC=5V, maksimum arka ışık, 240mA

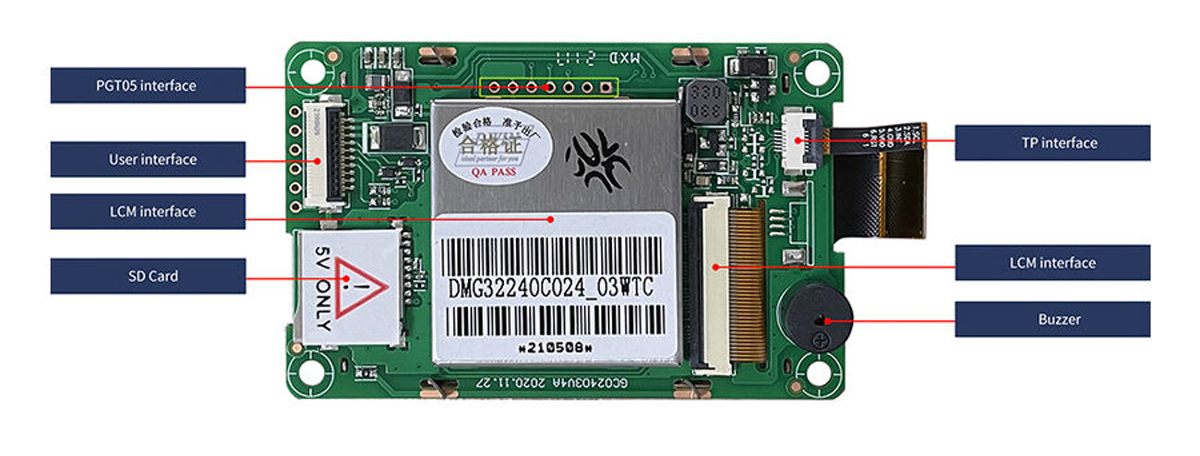

Arayüz:
- LCM Arayüzü: FPC40_0.5mm, RGB arayüzü
- RTP Arayüzü: FPC4_1.0mm
- CTP Arayüzü: 6Pin_0.5mm, IIC arayüzü
- Baud Hızı: 3150~3225600bps, tipik değer 115200bps
- Çıkış Voltajı: Çıkış 1, Iout = -4mA; 3.03.3V / Çıkış 0, Iout = 4mA; 00.3V
- Giriş Voltajı(RXD): Giriş 1; 2.45.0V / Giriş 0; 00.5V
Kullanıcı Arayüzü:
- Güç kaynağı ve seri iletişim için 10Pin_1.0mm kilitleme soketi
- İndirme hızı (tipik değer): 12KByte/s
- UART2: TTL/CMOS; UART4: TTL/CMOS; (Yalnızca işletim sistemi yapılandırmasından sonra kullanılabilir)
Diğer Özellikler:
- Flaş: Yazı tipleri, resimler ve ses dosyaları için 16MBytes NOR Flash. Yeniden yazma döngüsü: 100.000'den fazla kez
- Ses: 3V pasif buzzer. Güç: <1W
- SD Arayüzü: FAT32. SD arayüzü ile indirilen dosyalar istatistiklerde görüntülenebilir. İndirme hızı: 4Mb/sn
- PGT05 Arayüzü: Ürün yanlışlıkla çöktüğünde, DGUS çekirdeğini güncellemek ve ürünün normale dönmesini sağlamak için PGT05'i kullanabilirsiniz.
Paket İçeriği:
- 1 x 2.4 Inch Dwin HMI Display Rezistif Dokunmatik Ekran - DMG32240C024-03WTR
