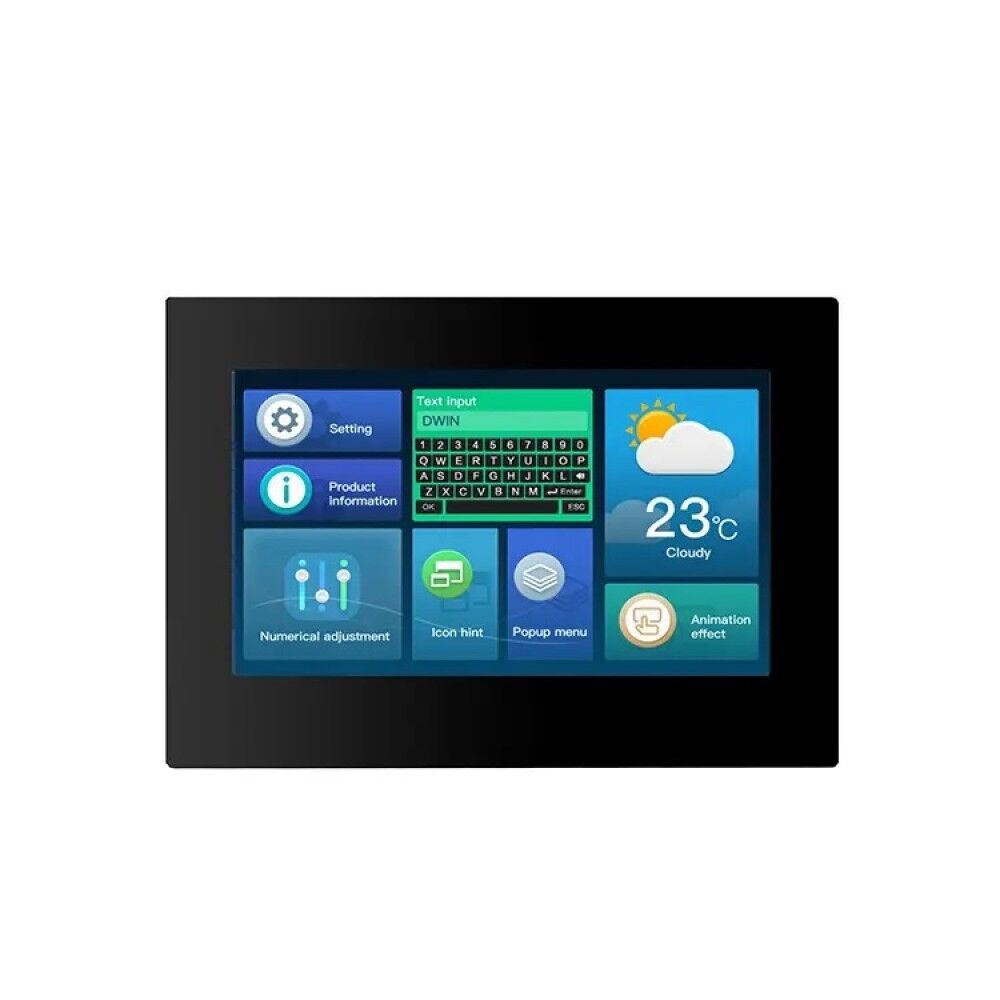

7 Inch Dwin Smart Display Mod Dokunmatik Ekran - DMG80480C070-15WTR

0 Yorum
Marka/Üretici:DWIN
SKU:RLJ1A01-1515
Stok:Stokta Yok
1514.58 TL + KDV
%18
2.216,00 TL
1.817,50 TL
Havale/EFT İndirimi :
1.726,63 TL
%5 İndirim
Daha Fazla:DWIN
Daha Fazla:HMI Ekran

Yüksek performanslı elektronik projeleriniz ve günlük kullanımınız için tasarlanmış olan 7 Inch Dwin Smart Display Mod Dokunmatik Ekran - DMG80480C070-15WTR, ileri teknoloji ve kullanıcı dostu özellikleri bir araya getiriyor. Bu ürün, geliştirilmiş T5L0 ASIC tarafından desteklenen güçlü bir donanıma sahiptir ve 2020 yılında kitle üretimine geçmiştir. Gelişmiş dokunmatik ekran teknolojisi, 262K renkli TN TFT LCD ekranı ve 800x480 çözünürlüğü ile görsel deneyiminizi bir üst seviyeye taşırken, dirençli dokunmatik paneli ile kolay ve hassas kontrol sağlar.

Ürünün sağlamlığı ve güvenilirliği, 1MBytes Nor Flash belleği ile desteklenmiş ve 100.000'den fazla yeniden yazma döngüsü sunarak uzun ömürlü kullanım vaat ediyor. Ayrıca, geniş görüş açısı, yüksek parlaklık ve 3H sertliğe sahip temperli cam dokunmatik paneli ile çeşitli ortamlarda mükemmel performans gösterir.

Esnek arayüz seçenekleri, UART iletişim protokollerine ve SD kart arayüzüne olanak sağlar, böylece çeşitli cihazlarla kolayca entegre edilebilir. Ek olarak, 8MBytes NOR Flash depolama alanı, kullanıcıların yazı tipleri, resimler ve ses dosyaları gibi verileri saklamasını sağlar.

7 Inch Dwin Smart Display Mod Dokunmatik Ekran - DMG80480C070-15WTR, güvenilirlik, dayanıklılık ve kullanım kolaylığı ile elektronik projelerinizde ve günlük yaşamınızda size mükemmel bir deneyim sunar.

ASIC Bilgisi

  • T5L0 ASIC: DWIN tarafından geliştirilmiştir. 2020 yılında seri üretime geçilmiştir.
  • Yongada 1MByte Nor Flash bulunmakta olup, kullanıcı veri tabanını saklamak için 512KByte kullanılır. Yeniden yazma döngüsü: 100.000'den fazla kez.

Ekran

  • Renk: 262K renk
  • LCD Tipi: TN, TFT LCD
  • Görüş Açısı: Normal görüş açısı, 70°/70°/50°/70° (L/R/U/D)
  • Görüntüleme Alanı (A.A): 154.1mm (W) × 85.9mm (H)
  • Çözünürlük: 800x480
  • Arka Işık: LED
  • Parlaklık: 200nit

Dokunmatik Parametreler

  • Tip: RTP (Dirençli dokunmatik panel)
  • Yapı: ITO film + ITO camı
  • Dokunma Modu: Nokta dokunuş ve sürükleme desteği
  • Yüzey Sertliği: 3H
  • Işık Geçirgenliği: %80'in üzerinde
  • Ömür: 1.000.000'den fazla dokunma

Gerilim ve Akım

  • Güç Gerilimi: 6~36V
  • Çalışma Akımı: VCC = 12V, Maksimum arka ışık, 280mA / VCC = 12V, Arka ışık kapalı, 140mA

Güvenilirlik Testi

  • Çalışma Sıcaklığı: -10~60℃
  • Depolama Sıcaklığı: -20~70℃
  • Çalışma Nem Oranı: %10~%90RH

Arayüz

  • LCM Arayüzü: FPC50_0.5mm, RGB arayüzü
  • RTP Arayüzü: 4Pin_1.0mm arayüz
  • Baud Hızı: UART2, UART4: 3150~3225600bps / UART5: 3150~921600bps
  • Çıkış Gerilimi: UART2, UART4: Çıkış 1; -5.0~-3.0 V, Çıkış 0; 3.0~5.0 V / UART5: Çıkış 1; 2.5~5.0 V, Çıkış 0; -5.0~-2.5 V
  • Giriş Gerilimi (RXD): UART2, UART4: Giriş 1; -15.0~-5.0 V, Giriş 0; 5.0~15.0 V / UART5: Giriş 1; 0~2.5V, Giriş 0; -2.5~-0.2 V

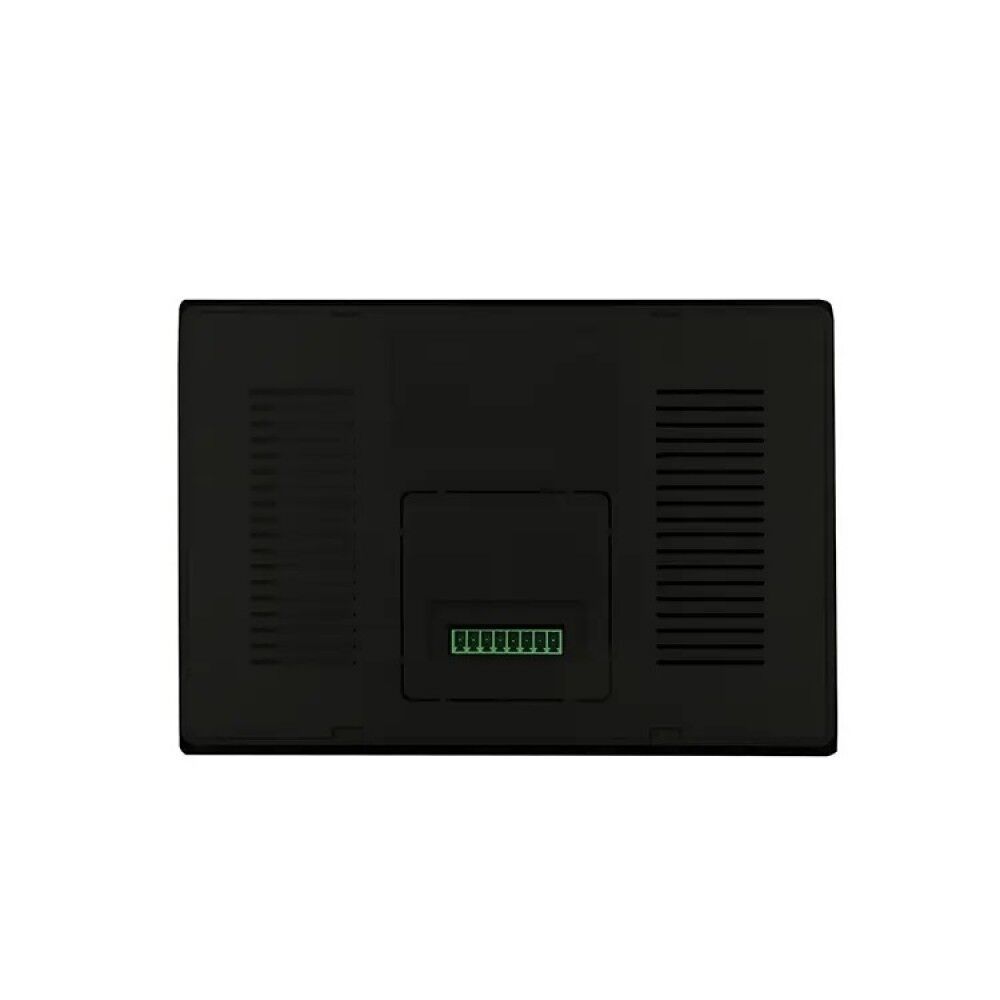

  • Kullanıcı Arayüzü: Güç kaynağı ve seri iletişim için 8Pin_3.81mm soket
  • Flash: 8MBytes NOR Flash, yazı tipleri, resimler ve ses dosyaları için. Yeniden yazma döngüsü: 100.000'den fazla kez. Genişletilebilir: 64Mbytes NOR Flash veya 48Mbytes NOR Flash+512Mbytes NAND Flash
  • Buzzer: 3V pasif buzzer. Güç: <1W
  • RTC: Güç kaynağı için düğme hücresi. Hassasiyet: ±20ppm @25℃
  • SD Kart Arayüzü: FAT32. SD arayüzü ile indirilen dosyalar istatistiklerde görüntülenebilir. İndirme hızı: 4Mb/s
  • PGT05 Arayüzü: Ürün kaza ile çöktüğünde, DGUS çekirdeğini güncellemek ve ürünü normale döndürmek için PGT05 kullanılabilir.

Paket İçeriği:

  • 1 x 7 Inch Dwin Smart Display Mod Dokunmatik Ekran - DMG80480C070-15WTR
Barkod:8682008474100
