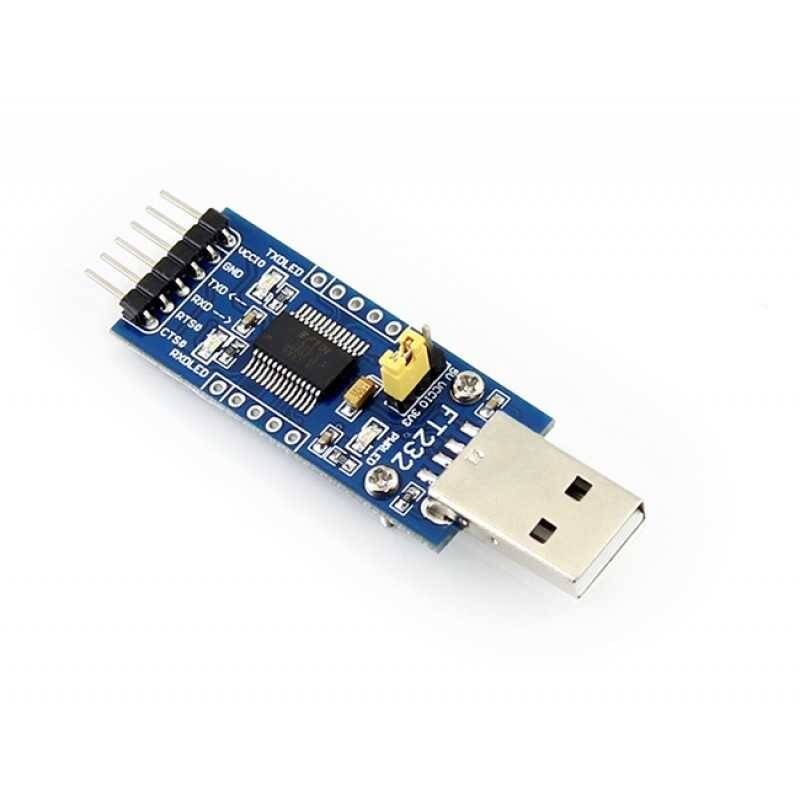

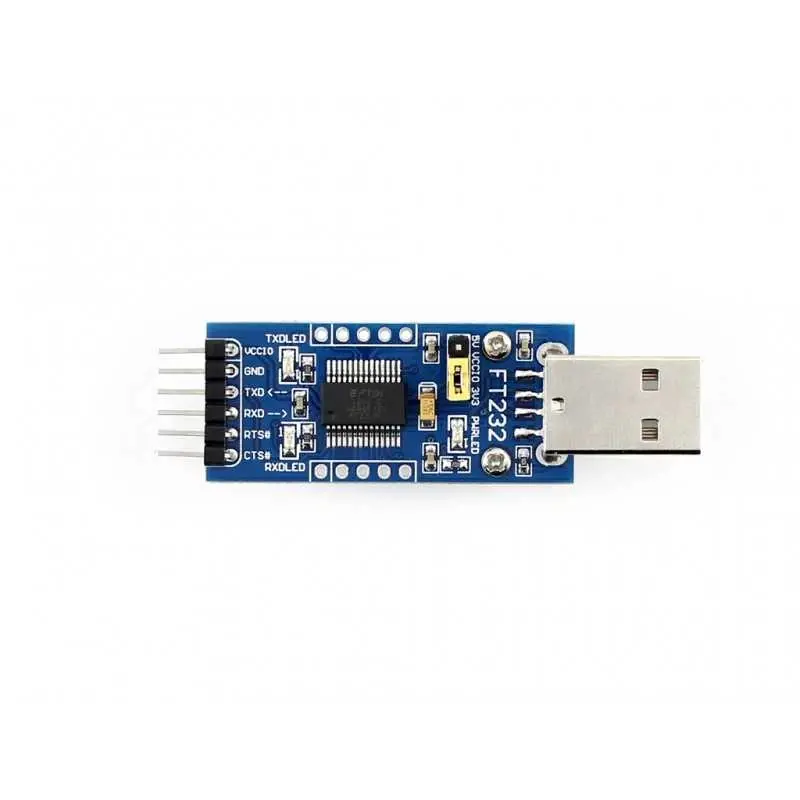

FT232 Usb Uart Dönüştürücü (Tip A)

0 Yorum
Marka/Üretici:Waveshare
SKU:RLB3D04-0001
Stok:1
275.83 TL + KDV
331.00 TL
Havale/EFT İndirimi :
321.07 TL
%3 İndirim

Bu kart sayesinde bilgisayarınız ile mikrokontrolcünüz arasında kolayca iletişim kurabileceksiniz. USB A çıkışı sayesinde bir kablo kullanmanıza ihtiyaç kalmadan bağlantı kurabileceksiniz. Kart üzerinde FT232RL çipi bulunur.

Özellikler:

  • Kart üzerinde FT232RL
  • Mac, Linux, Android, WinCE, Windows 7/8/8.1/10… işletim sistemlerini destekler
  • 3 güç modu : 5V çıkış, 3.3V çıkış, yada kart üzerinden beslenebilir (3.3V-5V)
  • 3 LED: TXD LED, RXD LED, POWER LED
  • TXD, RXD, RTS#, CTS# : kart üzerine lehimli pinlerdir

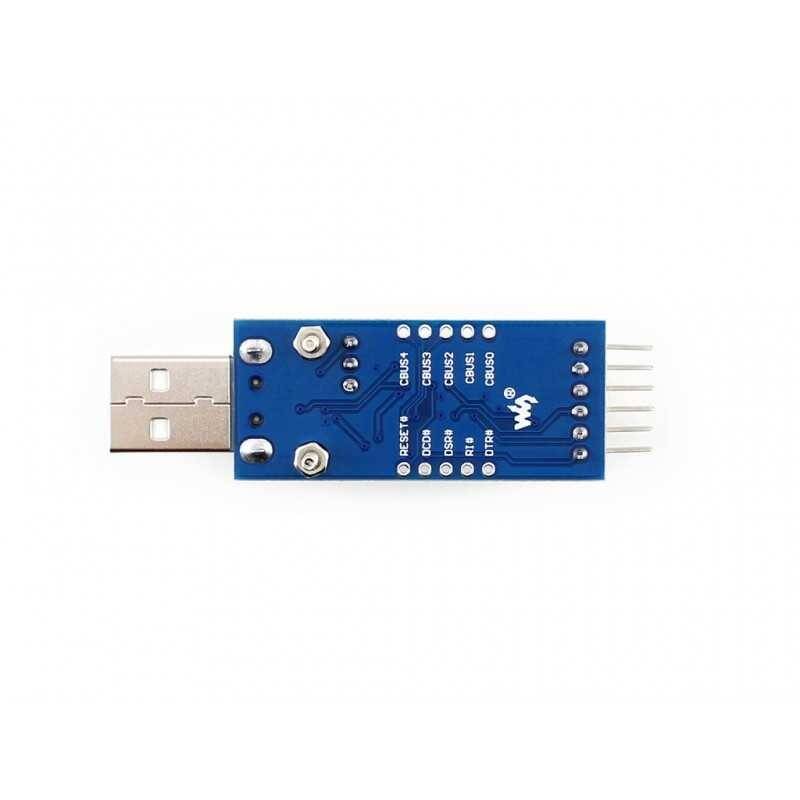

  • Diğer pinler lehimlenmemiş halde delik açılmıştır, isteğe bağlı olarak bu pinler kullanılabilir.

Bağlantılar:

Bir mikrokontrolcü ile çalışma durumunda

  • VCCIO ↔ 3.3V yada 5V çıkış (modül usb üzerinden beslenebilir)
  • GND ↔ GND
  • TXD ↔ MCU.RX (sinyal yönü: MCU.RX << FT232 << PC.TX)
  • RXD ↔ MCU.TX (sinyal yönü: MCU.TX >> FT232 >> PC.RX)
  • RTS ↔ MCU.CTS (sinyal yönü: MCU.CTS << FT232 << PC.RTS)
  • CTS ↔ MCU.RTS (sinyal yönü: MCU.RTS >> FT232 >> PC.CTS)

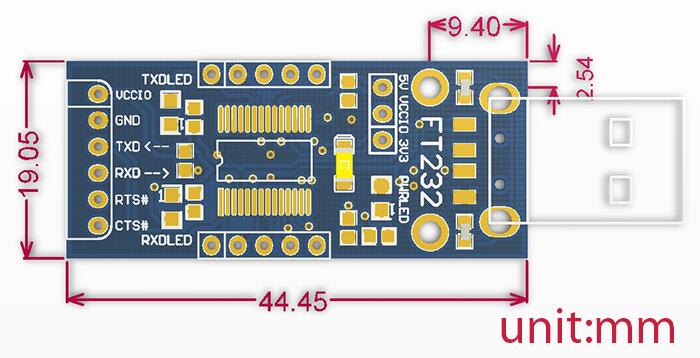

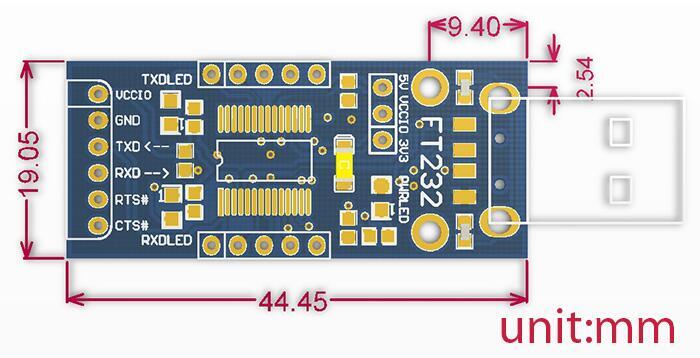

Boyutlar:


Dokümanlar:

Paket İçeriği:

  • 1 x FT232 USB UART Kartı (Tip A)
  • 2 x 5 Pin Dişi Header
  • 2 x 5 Pin Erkek Header
  • 1 x Dişi-Dişi 6 Pin Kablo (200mm)
Barkod:8682008010841
