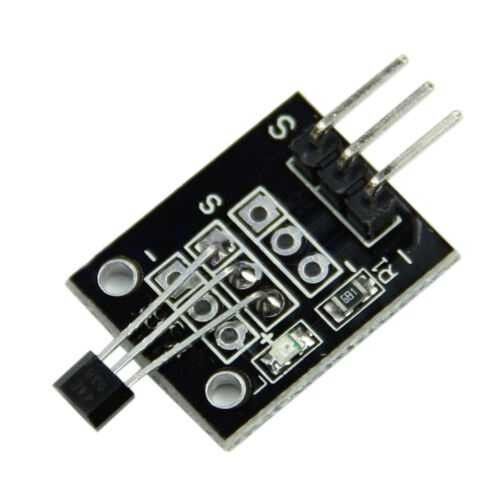

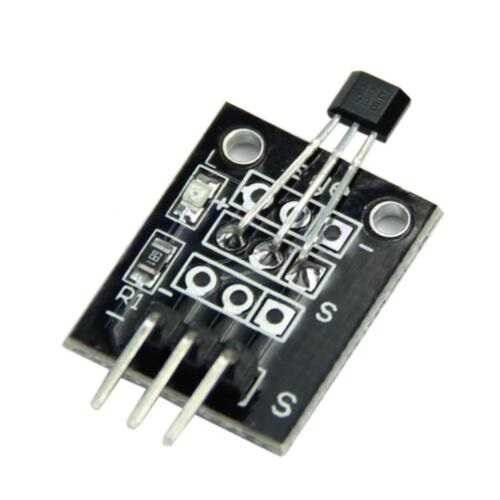

KY-003 Hall Manyetik Sensör manyetik alan oluşturan bir cisme yaklaştırılığında çıkış veren bir sensör kartıdır.
Özellikler:
- Çalışma voltajı : 4.5V to 24V
- Çalışma Sıcaklığı Aralığı : -40°C to 85°C
- Ölçüler : 18.5mm x 15mm

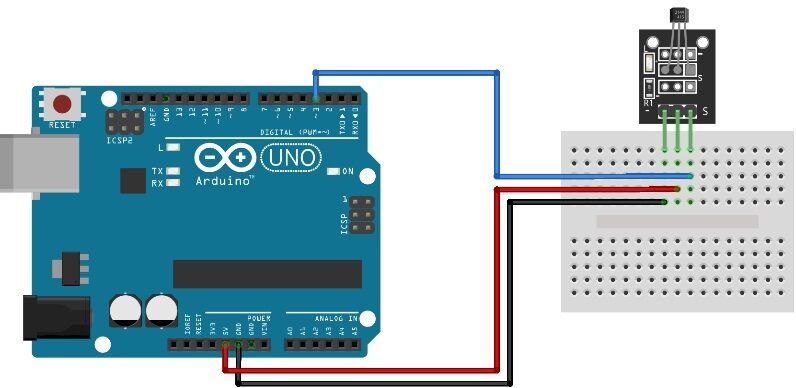

Pinout:
- Signal - Arduino Pin No 3
- Middle - Arduino VCC Pin
- Ground - Arduino GND Pin
Örnek Kod
int led = 13;//LED pin
int sensor = 3; //sensor pin
int val; //numeric variable
void setup()
{
pinMode(led, OUTPUT); //set LED pin as output
pinMode(sensor, INPUT); //set sensor pin as input
}
void loop()
{
val = digitalRead(sensor); //Read the sensor
if(val == HIGH) //when magnetic field is detected, turn led on
{
digitalWrite(Led, HIGH);
}
else
{
digitalWrite(Led, LOW);
}
}
Paket İçeriği:
- 1 x KY-003 Hall Magnetic Sensor Module
Barkod:
