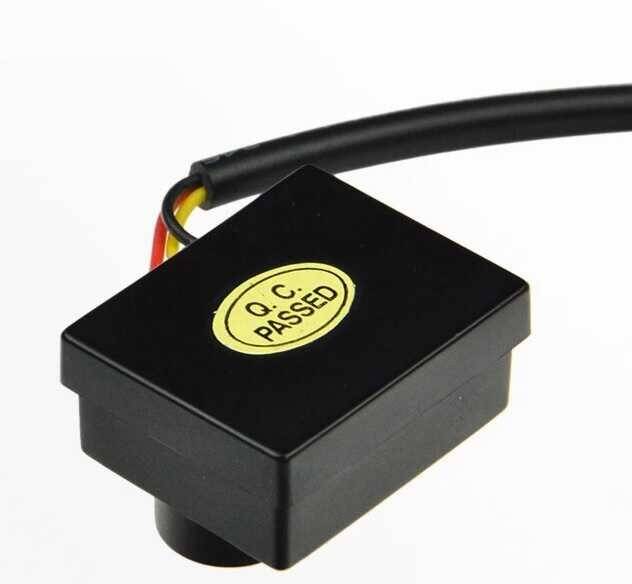

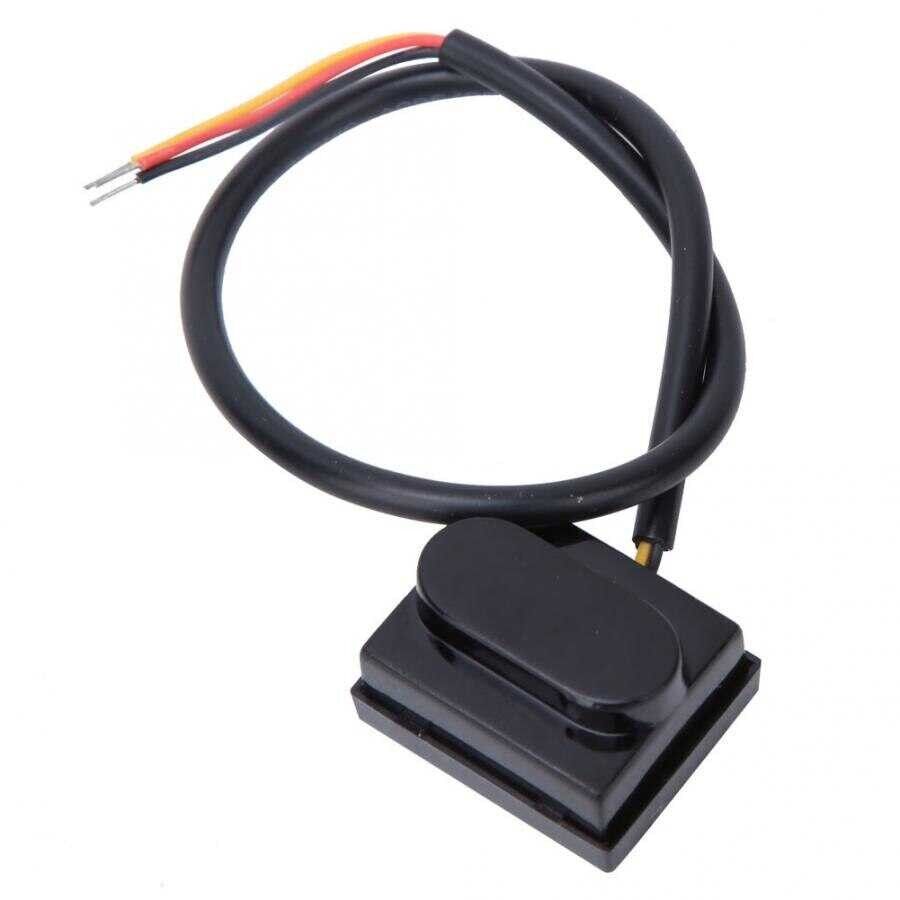

HTC Kızılötesi Sensör

Kızılötesi sensör TDL-5001 veya HTC Infrared Sensör olarak da geçmektedir.

IR sensör yaklaşık 1.5m mesafeye kadar algılayabilmektedir ancak 1metreye kadar tavsiye edilir.

Önerilen çalışma voltajı 5V olan ürün 24V DC voltajına kadar çalışabileceği belirtilmiştir.

Düşük güç tüketimi ve korumalı yapısı ile musluklarda veya kağıt havlu otomatlarında algılayıcı olarak kullanılır.

Üründe röle bulunmuyor ancak tetik ucunu röleye bağlayabilirsiniz. Yine de en iyi sonuç için arduino veya benzeri bir mikro denetleyici ile sinyali kontrol etmek faydalı olacaktır.

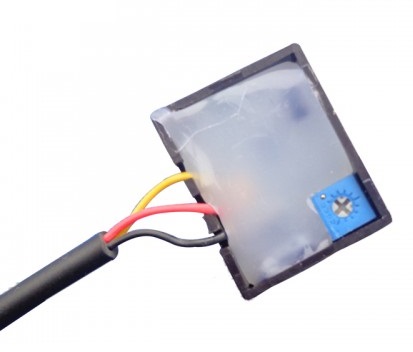

Görselde göründüğü gibi arka kapağı açtıktan sonra trimpotu çevirerek hangi mesafede tetikleneceğini ayarlayabilirsiniz.

Ayarlanan mesafede ürün cisim algıladığında sarı kablo 5V çıkış verecektir.

Ürüne alternatif olarak bu ürünü de inceleyebilirsiniz.

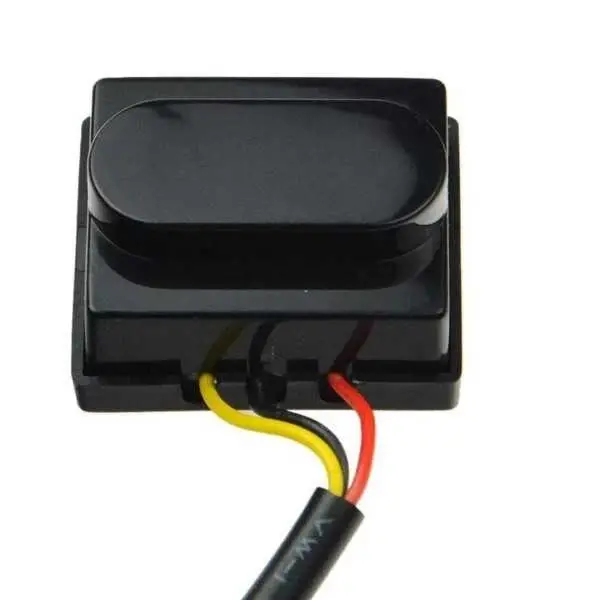

Ürün Bağlantısı:

• Kırmızı : VCC ( 5V ) (Artı Uç )

• Siyah  : GND (Toprak ) (Eksi Uç)

• Sarı : Sinyal ucu (Tetik)

Ürün Özellikleri:

• Çalışma Voltajı : 5V - 24V DC
• Çalışma Sıcaklığı: -20 ila 50°C
• Bekleme Akımı: <18mA
• Çıkış Akımı: 5mA (Bazı röleleri tetiklemek için transistatör güçlendirme gerekebilir)
• Çıkış Tipi: İndüksiyon Çıkış
• İndüksiyon Tipi: Aktif
• İndüksiyon Açısı: 35° Konik Açı
• Algılama mesafesi: 1 - 150cm
• En Az Algılama Boyu: 40 x 19mm
• Boyutlar: 37.8 x 16.8mm

Paket İçeriği:

• 1 x TDL-5001 kızıl ötesi sensör

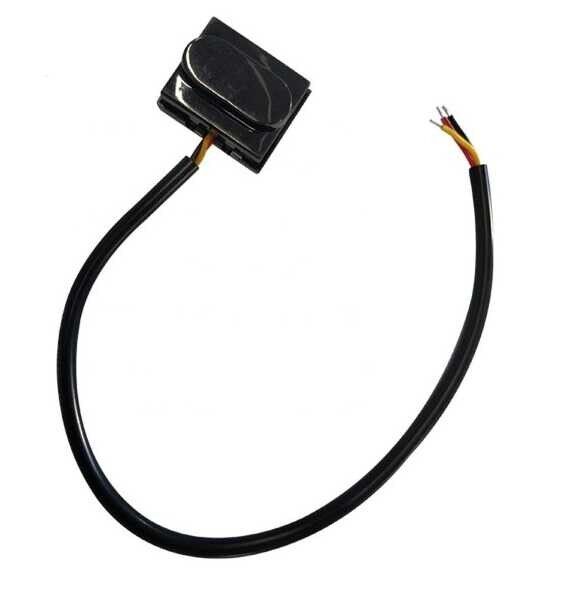

Kablo birleşik gelmektedir.
