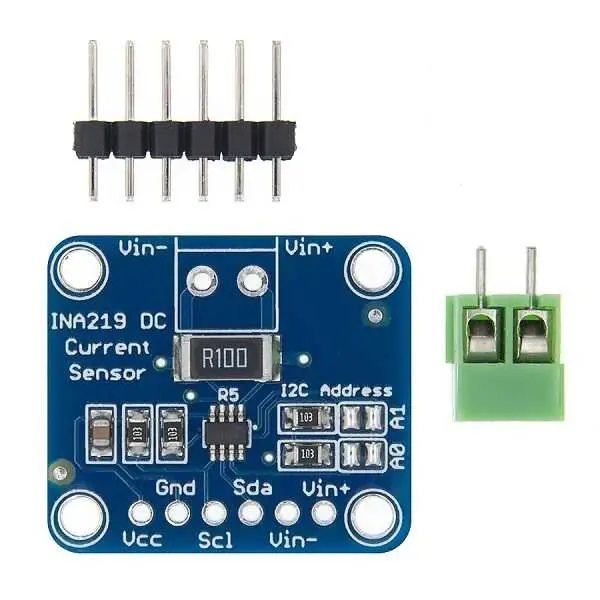

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 I2C Çift Yönlü Akım Sensörü Modülü, bütün güç görüntüleme problemlerinizi çözmek için tasarlanmıştır. İki tane multimetre ile uğraşmaktansa tek kart kullanarak hem akımı hem de voltajı I2C üzerinden %1 hassasiyetle ölçebilirsiniz.

Bu kart ile +26VDC ye kadar 3V veya 5V besleme voltajı ile ölçebilirsiniz.  Bu modül ile bataryalarınızın ömrünü tahmin edebilirsiniz veya güneş panelinizin verimliliğini hesaplayabilirsiniz.

Hassas yükseltici devresi ile 0.1ohm direnç üzerindeki voltajı ölçerek %1 hassasiyette ölçüm alabilir. Yükselticinin en yüksek giriş farkı +-320mV tur yani +-3.2A e kadar akım ölçümü yapabilirsiniz. Dahili 12 bit ADC ile +-3.2A aralığında 0.8mA hassasiyeti ile ölçüm yapabilir.

Özellikler:

• Ölçüm direnci: 0.1ohm %1 2W akım ölçüm direnci
• En yüksek ölçüm voltajı: +26V
• En yüksek ölçüm akımı: +-3.2A akım ölçümü , +-0.8mA hassasiyetle
• Çalışma Gerilimi: 3-5V
• I2C haberleşme protokolü

Paket İçeriği:

• 1 x INA219 I2C Çift Yönlü Akım Sensörü Modülü
• 1 x Header
• 1 x 2’li Klemens
