IR Uzaktan Kumanda ve Alıcı Kit

IR uzaktan kumanda ile projelerinizi uzaktan kontrol edebilirsiniz. Bu kit pek çok kart ile birlikte kullanılabilmektedir. Arduino, PIC, Raspberry Pi gibi kartlarla kullanıma uygundur. Kumanda da 17 fonksiyon bulunmaktadır. Kullanımı çok kolay olan ve fonsiyonel bir üründür. Kit içeriğinde ihtiyacınız olabilecek bütün ürünler mevcuttur. Açık alanda 8 metre mesafeye kadar haberleşme sağlamaktadır. Alıcının görme açısı 60º'dir.
Not: Paket içeriğinde CR2025 pil bulunmamaktadır. Ayrıca satın almanız gerekmektedir.

Özellikleri:

• Çalışma frekansı: 38 KHz
• Buton sayısı: 17
• Mesafe: 8 metre
• Görme Açısı: 60º

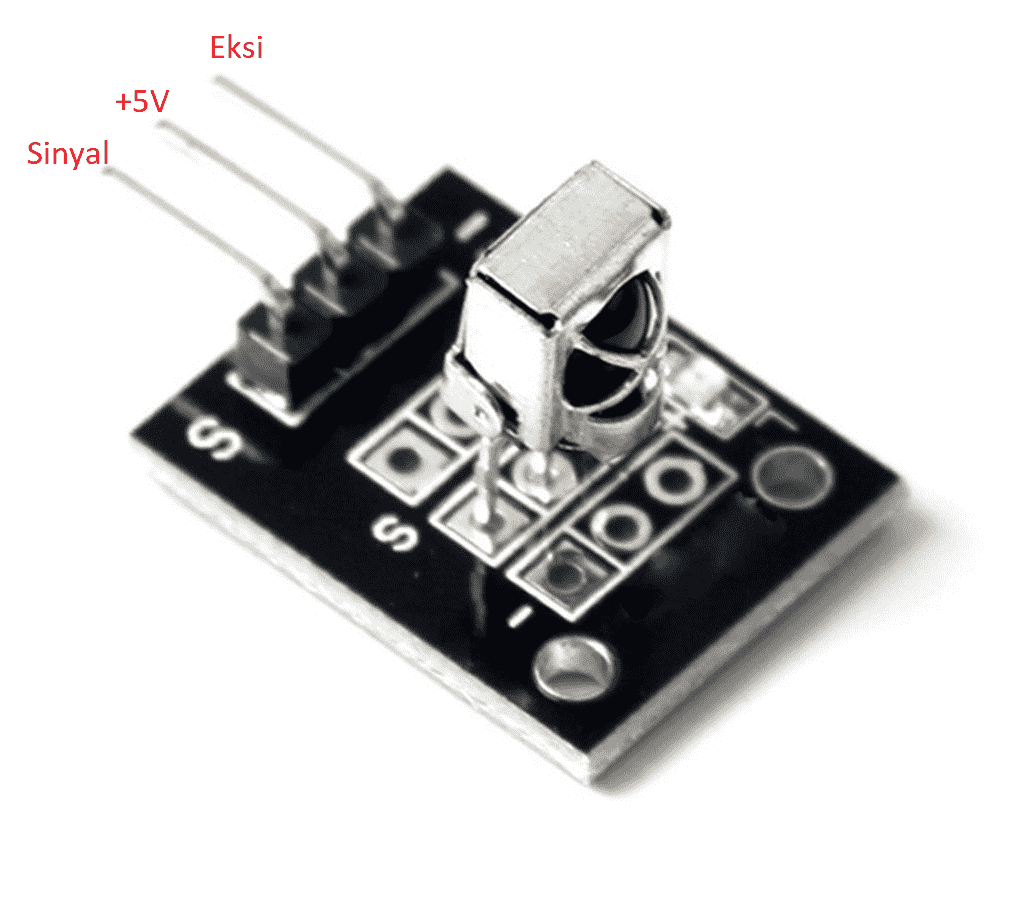

Alıcı Sensör Pinleri:

• Arduino Kütüphanesini İndirmek İçin Tıklayın

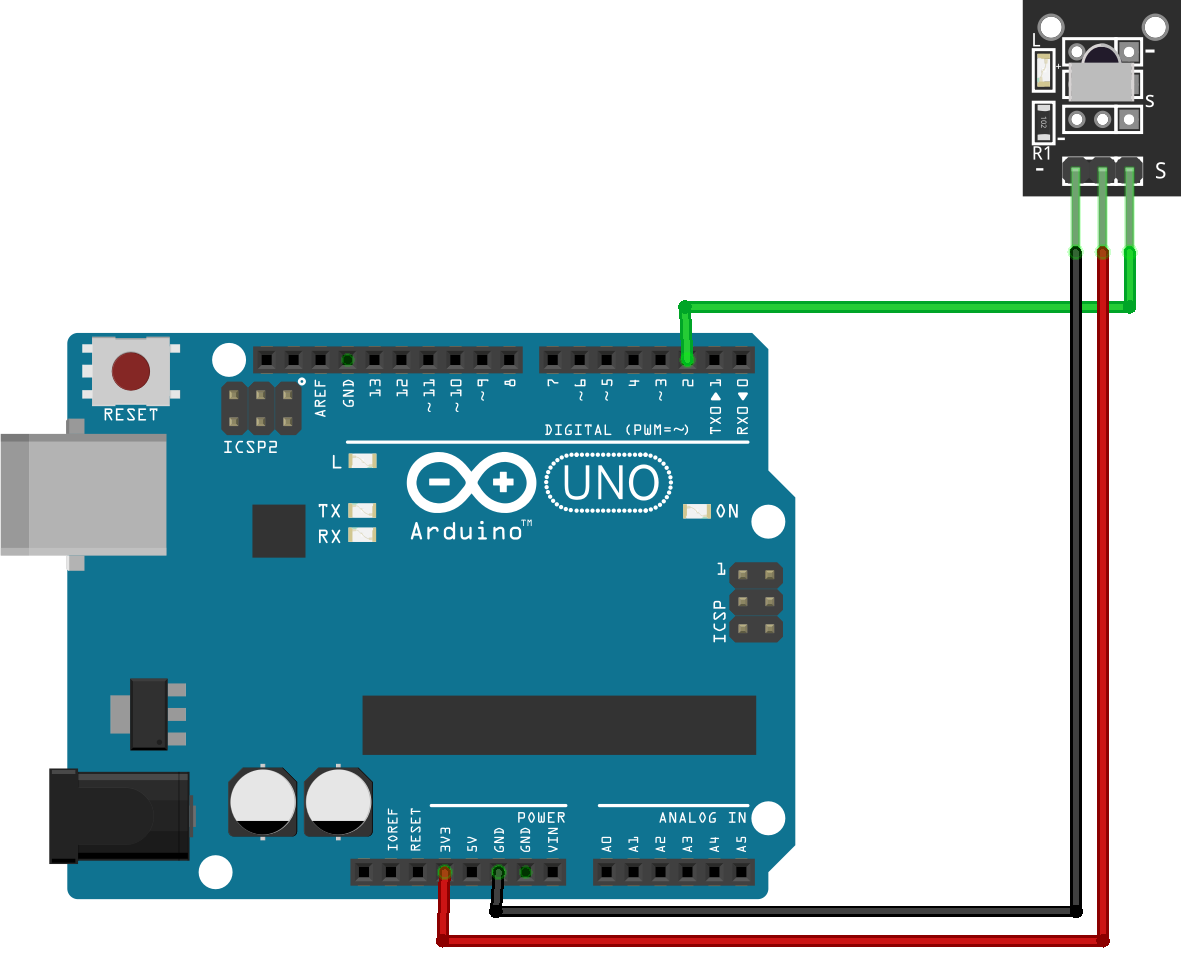

Örnek Devre Bağlantısı:

Örnek Alıcı Kodu:

#include IRrecv irrecv(2);decode_results results;#define BUTON0 0xFF6897#define BUTON1 0xFF30CF#define BUTON2 0xFF18E7#define BUTON3 0xFF7A85#define BUTON4 0xFF10EF#define BUTON5 0xFF38C7#define BUTON6 0xFF5AA5#define BUTON7 0xFF42BD#define BUTON8 0xFF4AB5#define BUTON9 0xFF52AD#define led 4void setup() {  Serial.begin(9600);  irrecv.enableIRIn();  pinMode(led, OUTPUT);  digitalWrite(led, LOW);}void loop() {  if (irrecv.decode(&results))  {    Serial.println(results.value, HEX);    if(results.value == BUTON0)    digitalWrite( led, !digitalRead(led));    irrecv.resume();  }}

Örnek Kumanda Tuşlarını Öğrenme Kodu:

(Kumandada bir tuşa bastığınızda arduino tuşun hex karşılığını ekrana yazar)

#include IRrecv irrecv(2);decode_results results;void setup() {Serial.begin(9600);irrecv.enableIRIn();}void loop() {if (irrecv.decode(&results)){  Serial.println(results.value, HEX);  irrecv.resume();}}

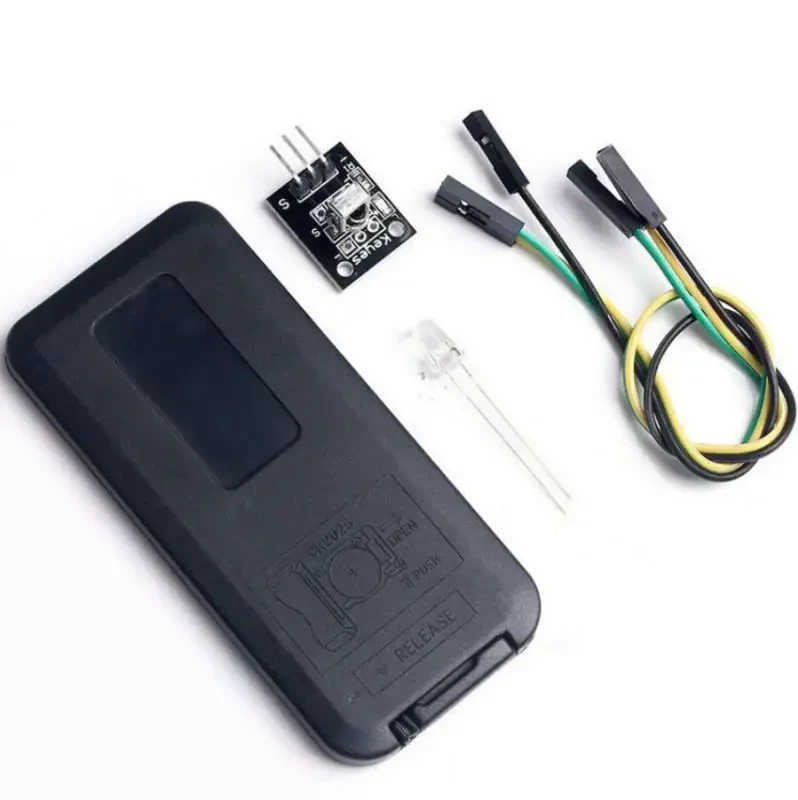

Paket İçeriği:

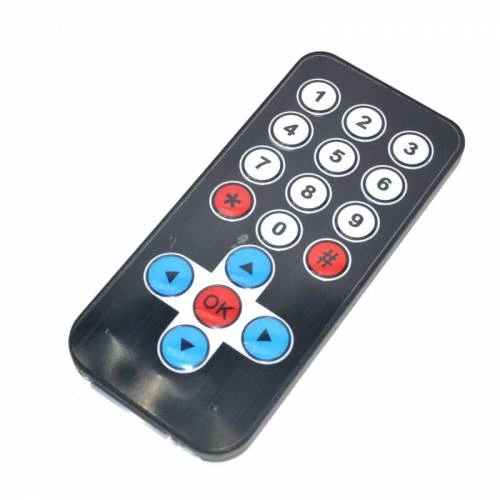

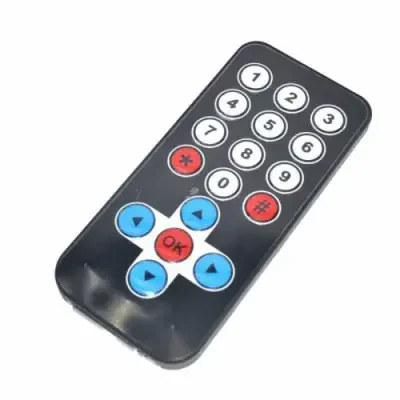

• 1 x 17 butonlu kumanda

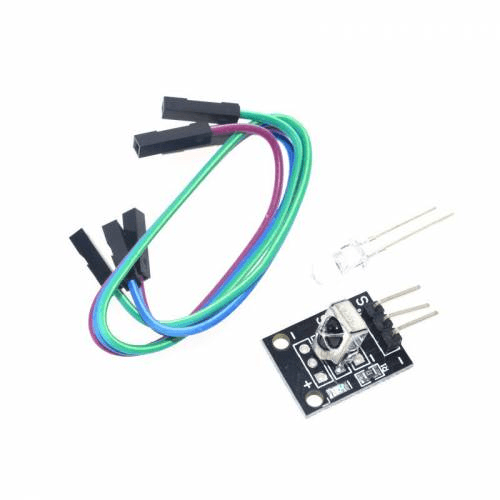

• 1 x 1838B IR alıcı sensör kartı
• 1 x Led
• 3 x dişi-dişi Jumper Kablo
