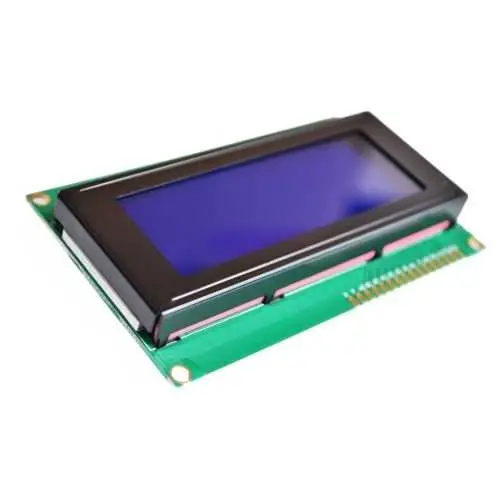

LCD 20x04 + 1602 I2C Arayüzü Modülü

Karakter LCD seçenekleri arasında en büyük ekranlardan biri olarak gösterilebilir. 4 satıra sahiptir ve her bir satırda 20 karaktere kadar yazı yazdırılabilir. Mavi zemin üzerine beyaz yazı rengine sahiptir. Arka LED aydınlatması mevcuttur. Kontrast ve arka led ayarı için üzerinde bulunan potansiyometre ve jumper kullanılmaktadır.

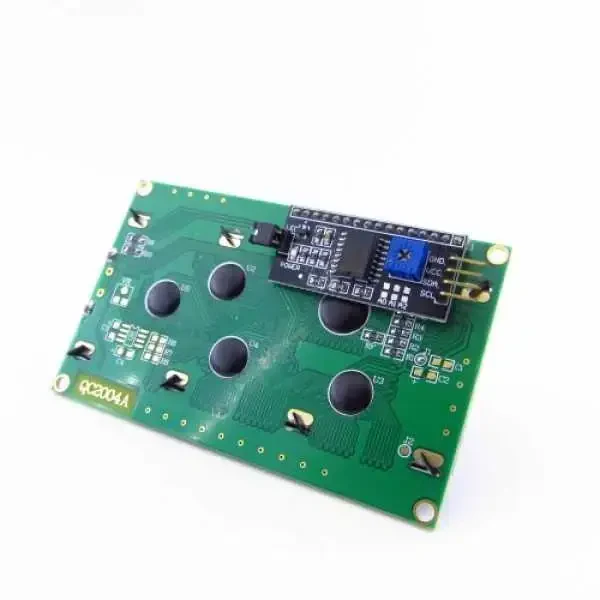

Üzerine monte edilmiş 1602 I2C Arayüzü Modülü sayesinde dilerseniz bu ekranı, dilerseniz de 16x02 farklı bir ekranı seri haberleşme yolu ile kullanabilirsiniz. Bu sayede projelerinizde bu iş için kullanmayı planladığınız pin sayısını minimuma çekmiş olacaksınız.

Bu modül doğrudan Arduino Sensor Shield üzerine monte edilebilmektedir.

Özellikler:

• Çalışma Gerilimi : 5VDC
• Ekran Yapısı: 20 Karakter * 4 Satır
• Haberleşme Arayüzü : I2C
• I2C Adresi : 0x27
• PinOut
  • GND
  • VCC
  • SDA
  • SCL
• Mavi Zemin Üzerine Beyaz Yazı Rengi
• Kontrast Ayarı : Potansiyometre
• Arka Işık Ayarı : Jumper
• Boyutlar : 99mm X 60mm

Dokümanlar:

• 1602 I2C Arduino Kütüphanesi
• LCD2004 Datasheet

Paket İçeriği:

• 1 x LCD 20x04 + 1602 I2C Arayüzü Modülü
