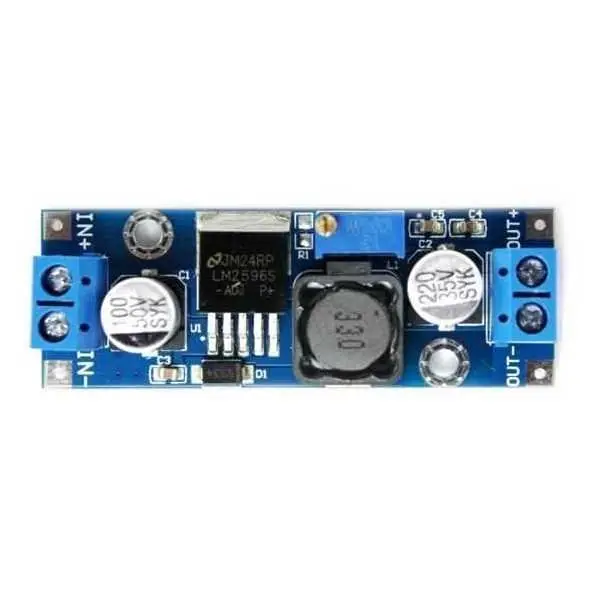

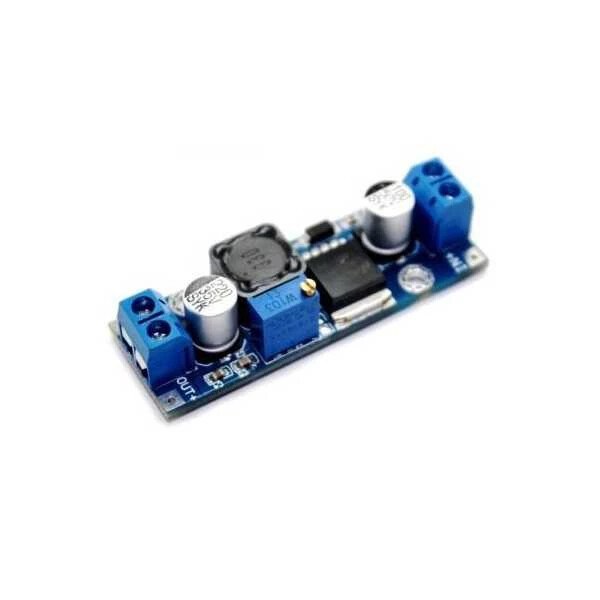

LM2596 Ayarlanabilir DC/DC Voltaj Regülatörü - Klemensli

4-35V aralığındaki DC voltaj beslemesini 1.25-30V aralığındaki DC voltaj çıkışlarına dönüştüren DC/DC bir voltaj regülatör kartıdır.
Bazı projelerde, farklı voltaj girdilerine karşın farklı voltaj çıkışlarına ihtiyaç duyabilirsiniz. Bu kart bu ihtiyacınız için tasarlanmıştır.
Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.

Örnek olarak girişe 12V bağlayın, 3.3V, 5V, 9V istediğiniz voltajı elde edin.
Bu ürün giriş voltajından daha düşük voltajlar elde etmek için kullanılır. Voltaj yükseltmek için kullanılmaz.

Dikkat: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın(IN).Çıkış pinlerine ölçüm cihazı bağlayın(OUT).Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

Ürüne 3A den fazla yük bindirirseniz yanacaktır. Önlem olarak uzun süre 2A üzerinde akım çekmeniz tavsiye edilmez. 1A üzerinde soğutma kullanmak cihazının stabilitesini arttıracaktır.

Özellikler:

• Uygulanabilir Giriş Voltajı: 4-35V
• Ayarlanabilir Çıkış Voltajı: 1.25-30V
• Çıkış Akımı: 3A (Max)
• Voltaj ayarlaması yapabilmek için hassas potansiyometre
• Çalışma Sıcaklığı:  -45℃ to +85℃
• Boyutlar;
  • En: 20mm
  • Boy:57.15mm
  • Yükseklik: 14.15mm

Paket İçeriği:

• 1 x Ayarlanabilir 3 A Voltaj Regülatör Kartı - LM2596-ADJ
• 1 x Soğutucu
