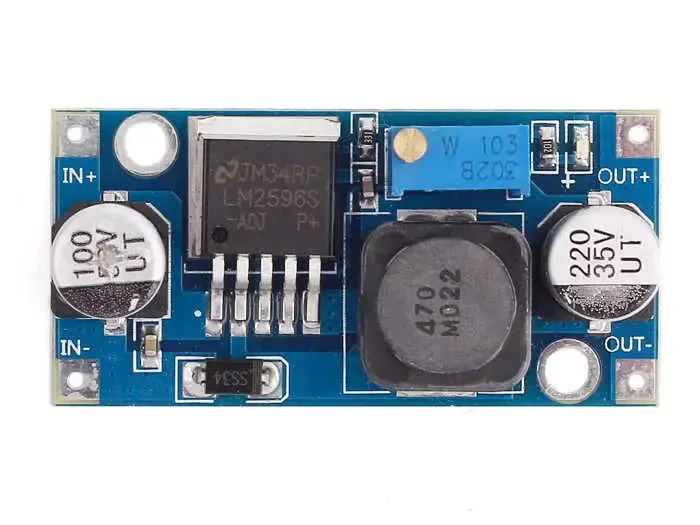

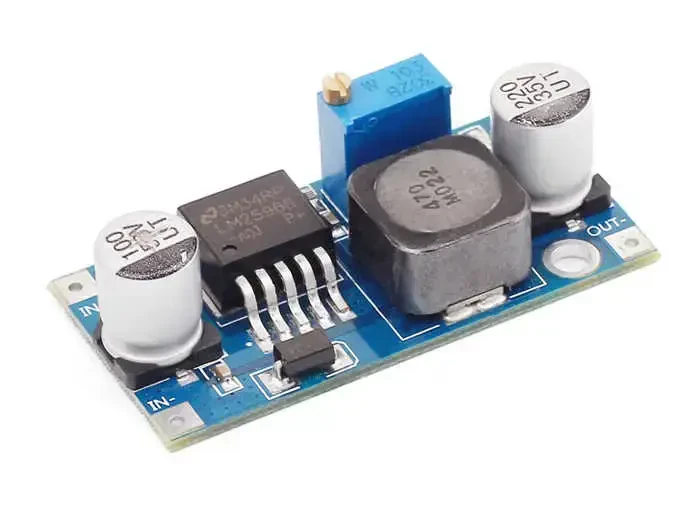

LM2596 Ayarlanabilir DC/DC Voltaj Regülatörü

22 Yorum
Marka/Üretici:Robolink
SKU:RLF33A09-4020
Stok:411
25.00 TL + KDV
%13
34,50 TL
30,00 TL
Havale/EFT İndirimi :
29,10 TL
%3 İndirim
Daha Fazla:Robolink

3.2V ve 40V aralığındaki voltaj beslemesini 4V ve 35V aralığındaki  daha küçük voltaj çıkışlarına dönüştüren DC/DC bir voltaj regülatör kartıdır.

Bazı projelerde, farklı voltaj girdilerine karşın farklı voltaj çıkışlarına ihtiyaç duyabilirsiniz. Bu kart bu ihtiyacınız için tasarlanmıştır.

Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.

Örnek olarak girişe 12V bağlayın, 3.3V, 5V, 9V istediğiniz voltajı elde edin.

Bu ürün giriş voltajından daha düşük voltajlar elde etmek için kullanılır. Voltaj yükseltmek için kullanılmaz.

Dikkat: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.

Giriş pinlerine besleme voltajını bağlayın. Çıkış pinlerine ölçüm cihazı bağlayın. Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

Ürüne 3A den fazla yük bindirirseniz yanacaktır. Önlem olarak uzun süre 2A üzerinde akım çekmeniz tavsiye edilmez. 1A üzerinde soğutma kullanmak cihazının stabilitesini arttıracaktır.

Özellikler:

  • 4V -35 V aralığında voltaj çıkışı
  • Korunmalı 3A Çıkış Load Akımı
  • 1.25V- 30V aralığında giriş voltajı desteği
  • Standby modunda düşük güç tüketimi, genellikle 80uA
  • %92 ye kadar yüksek verimlilik
  • Voltaj ayarlaması yapabilmek için hassas potansiyometre
  • Akım Limit Koruması ve Termal kapama
  • Maksimum çıkış akımı 3A
  • Çalışma Sıcaklığı:  -45℃ to +85℃
  • Boyut: 43mmx21mmx14mm (boyXenXyükseklik)

Paket İçeriği:

  • 1 x LM2596 Ayarlanabilir DC/DC Voltaj Regülatörü
Barkod:8682008008299
