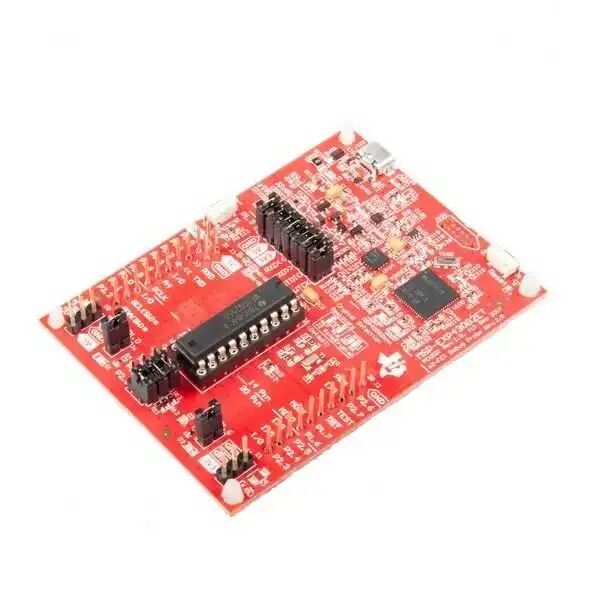

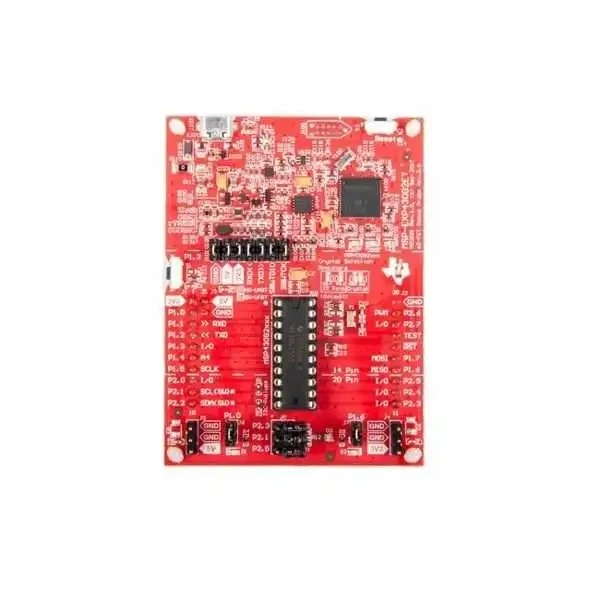

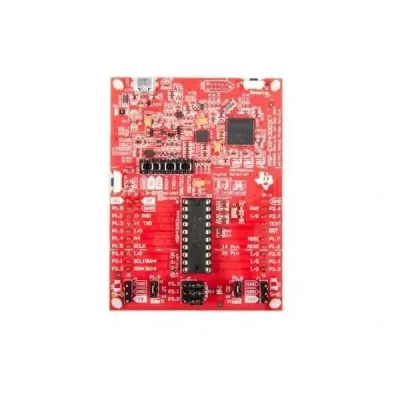

MSP-EXP430G2ET LaunchPad Geliştirme Kiti

1 Yorum
Marka/Üretici:Texas Instruments
SKU:RLG2A01-0005
Stok:12
665.42 TL + KDV
%13
919,00 TL
798,50 TL
Havale/EFT İndirimi :
758,58 TL
%5 İndirim

MSP430G2553 LaunchPad  Geliştirme kiti, MSP430G2xx Giriş seviyesi mikrokontrolcü serisi için ucuz ve kullanımı kolay bir  modülüdür. Programlama, hata ayıklama ve enerji ölçümleri için yerleşik hata ayıklama probu , ultra düşük güçlü MSP430 mikrokontrolör platformunda geliştirmeye başlamak için gereken her şeyi sağlar. Geliştirme kartında ayrıca basit bir kullanıcı arayüzü oluşturmak için bir buton ve üç LED bulunuyor.

MSP430G2553 16 bit MCU' da  16KB flash, 512 bayt RAM, 16 MHz CPU hızına, 8 kanallı 10 bit ADC, capacitive-touch özellikli I / O'lar, evrensel seri haberleşme arabirimi ve ekstra özelliklere sahiptir.

Hızlı prototipleme, geniş bir yelpazede mevcut olan BoosterPack eklenti modüllerini destekleyen 20 pinli BoosterPack eklenti modülü ile kolaylaştırılmıştır. Kablosuz bağlantı, grafik ekranlar, çevresel algılama ve çok daha fazlası gibi özellikleri hızla ekleyebilirsiniz.

LaunchPad geliştirme kiti, MSP430 Giriş Seviyesi aygıtlarının LaunchPad geliştirme kitine takılmasına izin veren 20 pini destekleyen entegre bir DIP soket içerir. MSP ‑ EXP430G2ET LaunchPad geliştirme kiti varsayılan olarak bir MSP430G2553 MCU ile birlikte gelir. MSP430G2553 MCU , uyumlu giriş seviyesi cihazlarının kullanabileceği en fazla belleğe sahiptir.

Ayrıca, Texas Instruments (TI) ‘nin Eclipse-based Code Composer Studio IDE (CCS) ve MSP430 IDE için IAR Embedded Workbench (IAR EW430) gibi ücretsiz yazılım geliştirme araçları da bulunmaktadır. Bu IDE'lerin her ikisi de, MSP430G2553 LaunchPad geliştirme kiti ile eşleştirildiğinde gerçek zamanlı güç profili oluşturma ve hata ayıklama için EnergyTrace  teknolojisini destekler.

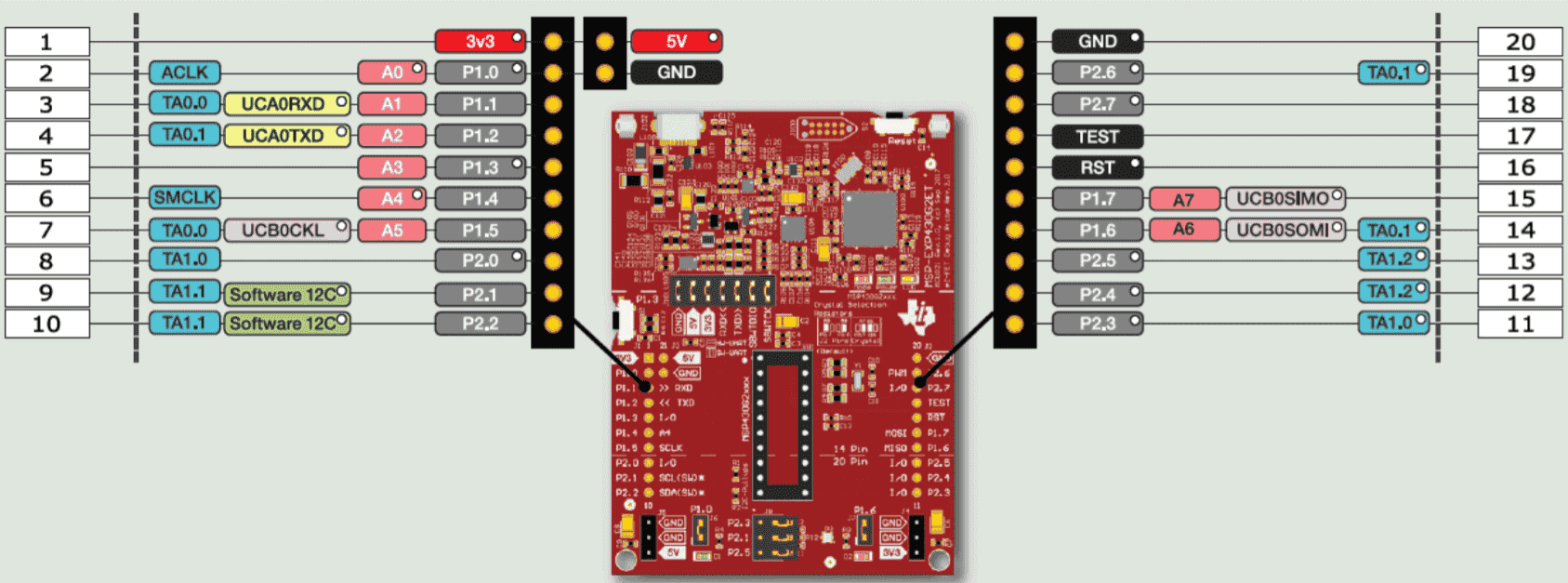

Pin Diyagramı:

msp launchpad1

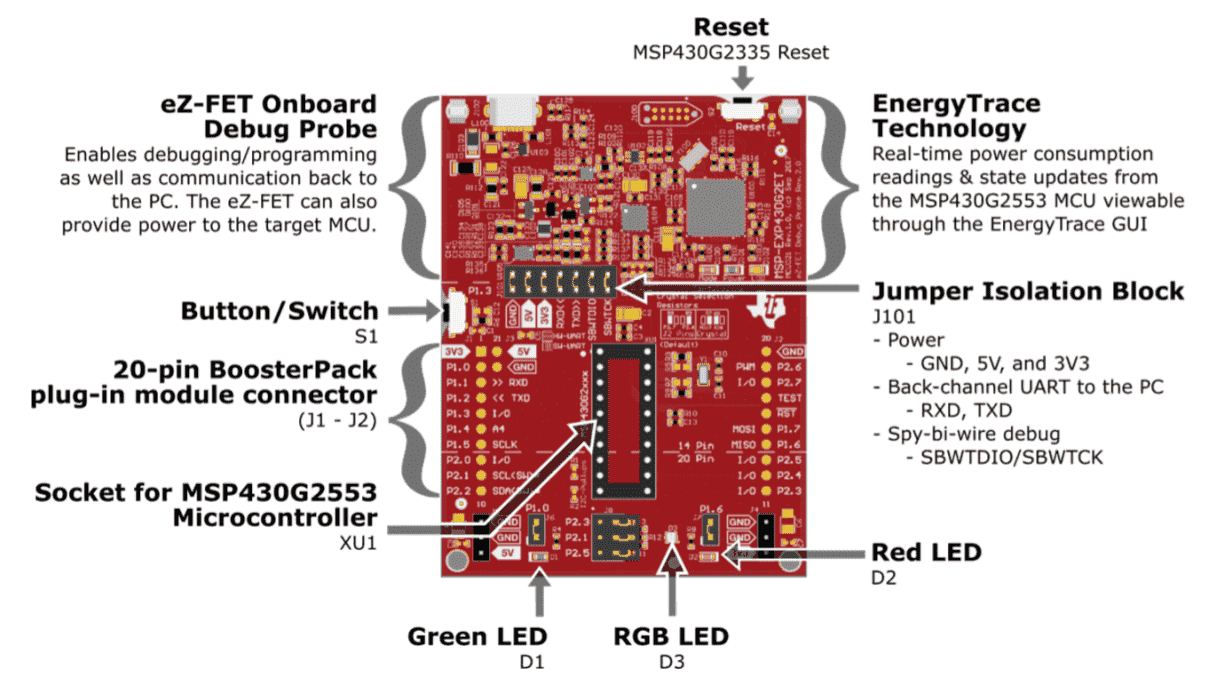

Özellikler:

  • Mikrokontrolcünün  kolayca takılması veya çıkarılması için yüksek kaliteli 20 pinli DIP soketi
  • PDIP14 veya PDIP20 paketlerinde MSP430G2xx1, MSP430G2xx2, MSP430G2xx3 ve MSP430F20xx cihazlarını destekler.
  • Çok düşük güçte hata ayıklama için EnergyTrace teknolojisi mevcuttur.
  • BoosterPack eklenti modülü ekosisteminden yararlanan 20 pinli LaunchPad geliştirme kiti standardı.
  • Onboard eZ-FET hata ayıklama probu
  • Reset butonu
  • Kullanıcı etkileşimi için 1 programlanabilir  buton ve 3  programlanabilir LED (bir  RGB ,bir kırmızı ve bir yeşil led )

msp launchpad2

MCU Özellikleri:

MSP430G2553 MCU, çeşitli uygulamalar için hedeflenen farklı çevre birimleri setlerine sahip birkaç cihazdan oluşan MSP430 ultra düşük güçlü MCU ailesinin bir parçasıdır.
Beş düşük güç modu ile birleştirilen mimari, taşınabilir ölçüm uygulamalarında daha uzun pil ömrü elde etmek için optimize edilmiştir.

  • 1.8 Volt ile 3.6 Volt gerilim değerleri arasında çalışma
  • 16-MHz kristal 16-Bit RISC mimarisi
  • 16 KB flash bellek ve 512 bayt SRAM
  • 8 kanallı 10 bit ADC
  • 8 kanallı karşılaştırıcı
  • 3 x capture/compare kaydedici
  • 2 x 16 bitlik Zamanlayıcı
  • 24 GPIO
  • 1 x  evrensel seri iletişim arayüzü (USCI_A) UART, IrDA ve SPI'yi destekler
  • 1 x  USCI (USCI_B), SPI ve I2C'yi destekler.

Paket İçeriği:

  • 1 x MSP-EXP430G2ET LaunchPad Geliştirme Kiti
  • 1 x Mikro USB-B kablosu
  • 1 x Hızlı Başlangıç Kılavuzu



Barkod:8682008435644
