WS2812B LED'ler, LED içine entegre edilmiş bir IC'e sahiptir, bu da tek telli arayüz ile iletişim sağlar. Bu, denetleyicinizdeki bir pin'i kullanarak birkaç LED'i besleyebileceğiniz anlamına gelir. LED şeritlerinde 3 pin bulunur: güç pini (+5V), toprak pini (GND) ve veri pini (DIN ve DOUT)
Özellikler:
- Çip: WS2812B (dahili LED ile)
- Boyut: 15 x 15 mm
- Çalışma Gerilimi: 5 V DC
- LED: 5050 paketli RGB tam renkli vurgulu
- Port: Sayı
- Platform: MCU Kontrol
- IC kontrol devresi ve LED nokta ışık kaynağı aynı güç kaynağını paylaşırlar.
- Kontrol devresi ve RGB çipi, bir 5050 paketli bileşende dış kontrol pikselini oluşturmak için entegre edilmiştir.
- Dahili sinyal şekillendirme devresi, herhangi bir piksel sinyali aldıktan sonra, çizgi sinyal şekillendirme ile birlikte çıkış yapacak şekilde yapılandırılmıştır, böylece hat sinyal şeklinin bozulması birikmez.
- Dahili güç açma sıfırlama ve güç kapanma sıfırlama devreleri.
- Seri kaskat arayüzü, tek bir sinyal hattı üzerinden veri alabilir ve çözebilir.
- Herhangi iki nokta iletim mesafesi 5 metreyi geçmediğinde, ek devre gerekmez.
- Yenileme hızı 30 kare/s olduğunda, kaskad sayısı 1024 noktadan az olmamalıdır.
- Veri iletim hızı 800Kbps'ye ulaşabilir.
- Işık rengi son derece tutarlı ve maliyet etkin.
Kullanım Alanları:
- LED tam renkli ışıklı karakter dizisi
- LED tam renkli yumuşak ışık barı
- LED nokta ışık kaynağı
- LED piksel ekranı
- LED özel ekran
Paket İçeriği:

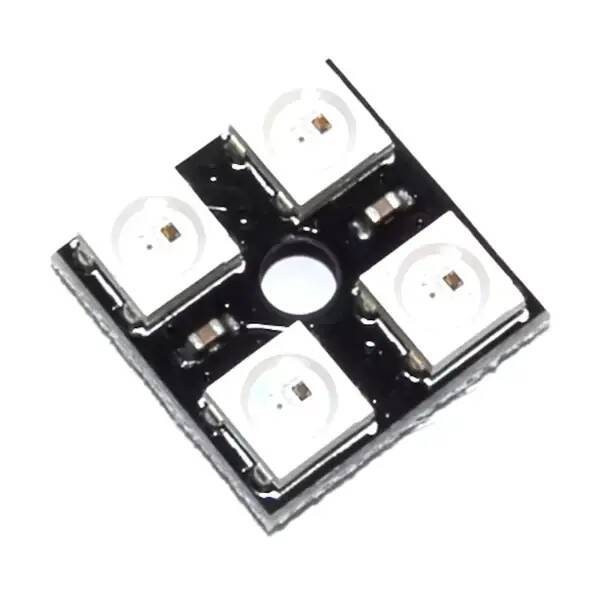

- 1 x NeoPixel 2x2 RGB Led Modülü - WS2812
