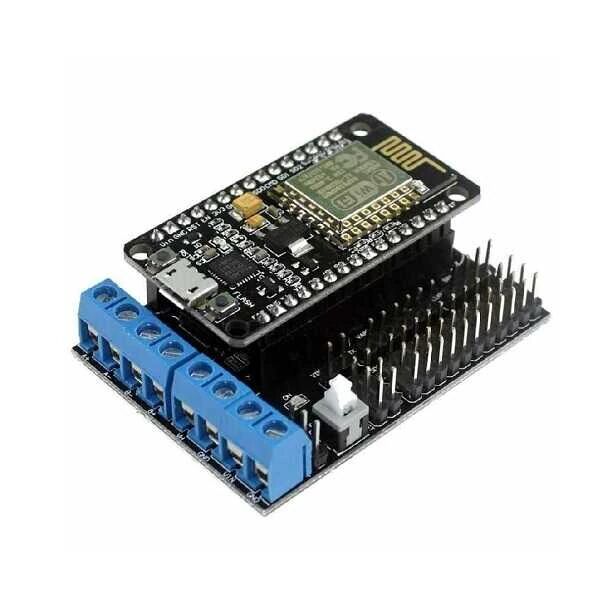

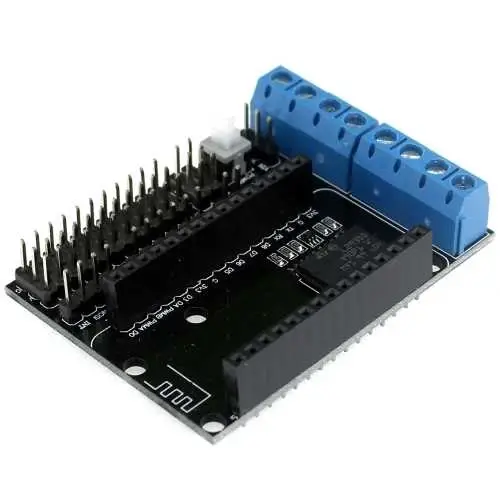

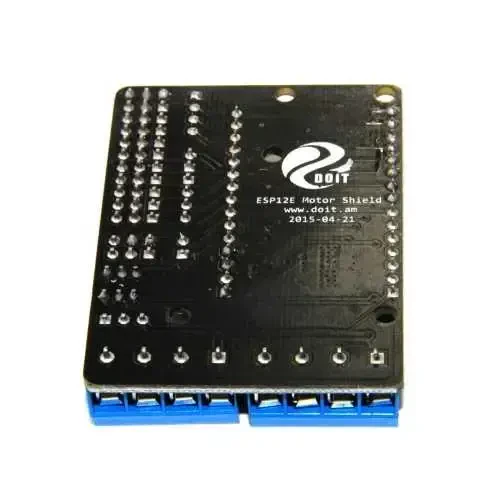

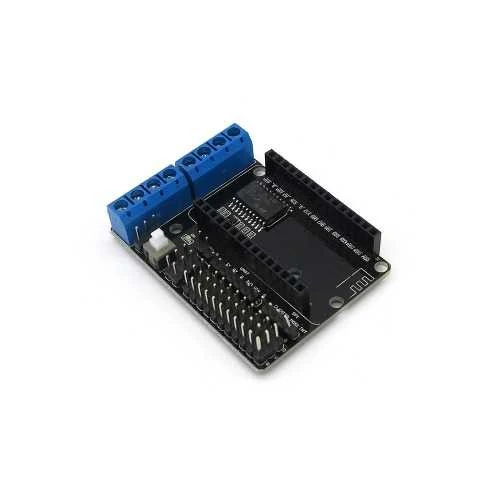

NodeMCU Motor Shield – ESP12E

1 Yorum
Marka/Üretici:Robolink
SKU:RLA4C01-7026
Stok:5
67.92 TL + KDV
%25
109,00 TL
81,50 TL
Havale/EFT İndirimi :
77,42 TL
%5 İndirim

ESP8266 NodeMCU Geliştirme Kartı ile birlikte kullanabileceğiniz bu motor shield, üzerindeki L293D motor sürücü sayesinde 1 adet step motor veya 2 adet DC motor sürmenize olanak sağlar. Bu shield ile geliştirme kartını beraber kullanarak, oldukça kolay bir şekilde WiFi kontrollü robotlar yapabilirsiniz.

nodemcu motor shield

Özellikler:

  • Uyumluluk: ESP8266 NodeMCU Cp2102 V2 Geliştirme Kartı
  • Motor gerilimi (VM): 4.5-36V
  • Kontrolcü gerilimi (VIN): 4.5V-10V
  • Kontrolcü ve motor gerilimleri ayrı ayrı veya tek beslemeden yapabilme imkanı
  • Lojik çalışma akımı: Iss: ≤60mA (Vi = L), ≤22mA (Vi = H)
  • Maksimum motor akımı: 1.2A
  • Kontrol sinyali giriş seviyesi: High: 2.3V≤VIH≤VIN; Low: -0.3V≤VIL≤1.5V
  • Çalışma sıcaklığı: -25 ~ +125ºC
  • Ağırlık: ~20gr

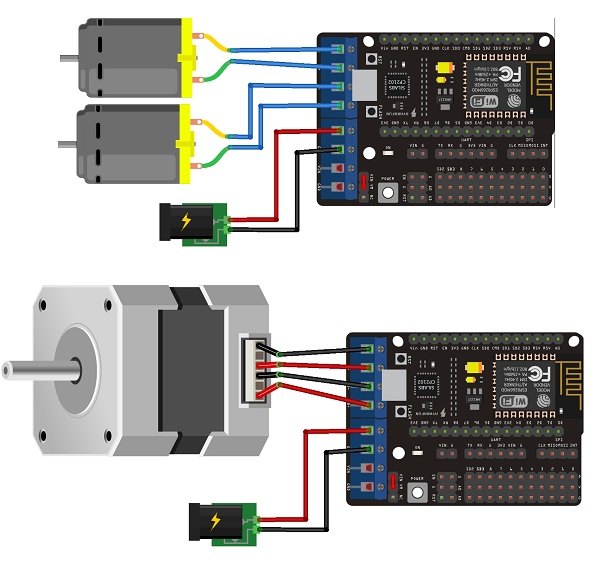

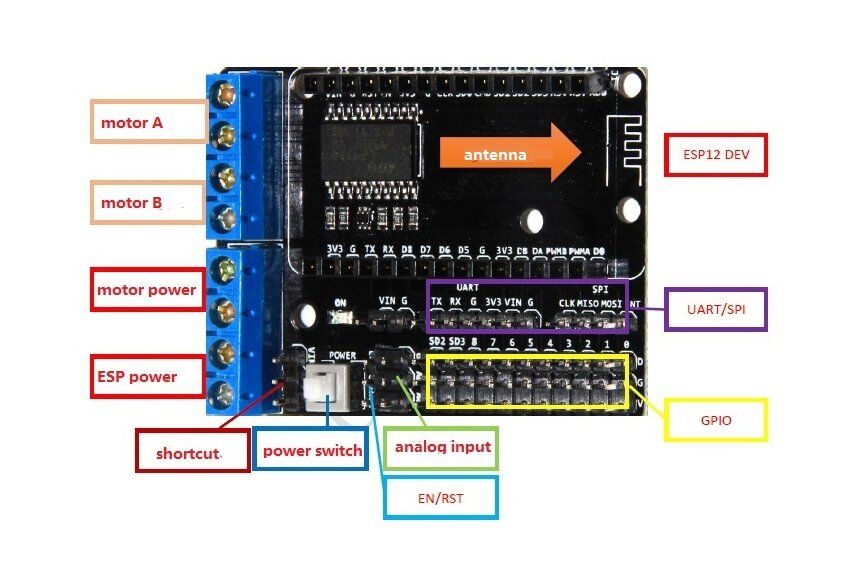

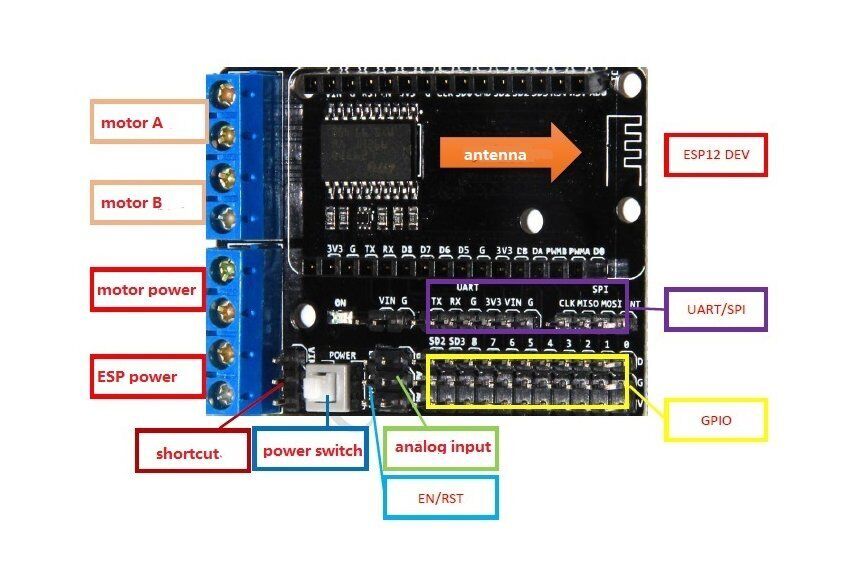

Motor Bağlantısı ve Pinler:


Uygulama Alanları:

  • Step Motor Sürücüleri
  • DC Motor Sürücüleri
  • Kilitleme Röle Sürücüleri

Paket İçeriği:

  • 1 x NodeMCU Motor Shield – ESP12E
Barkod:8682008005878
