Panda Shield R1

Mete Hoca PandaShield R1, Arduino öğrenmek için gerekli temel bileşen, sensör ve modülleri üzerinde barındıran, üzerindeki soketler yardımıyla çeşitli sensör ve modüllerin kullanılabilmesini sağlayan bir Arduino Uno Shield’idir.

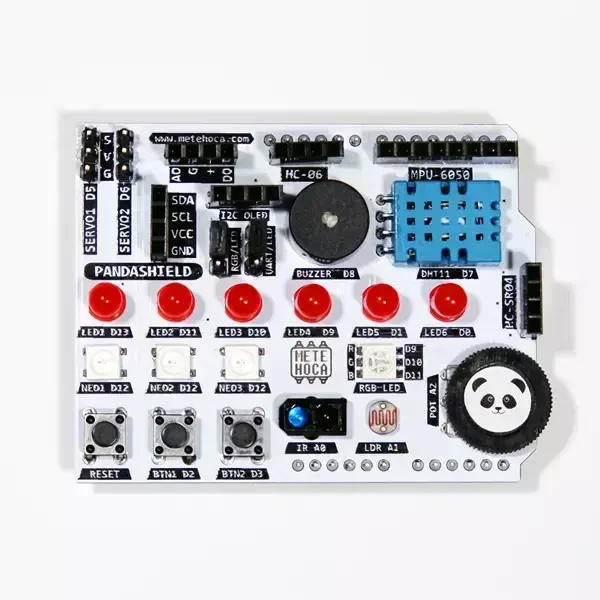

PandaShield R1 (Rev.1) üzerinde 3 adet buton, 6 adet 5mm kırmızı LED, 3 adet NeoPixel (WS2812B) LED, RGB LED, potansiyometre, DHT11 sıcaklık ve nem sensörü, pasif buzzer, TCRT5000 kızılötesi sensör ve LDR yer alır.

Ayrıca üzerindeki ek bağlantı soketlerine HC-SR04 ultrasonik mesafe sensörü, MPU-6050 ivme ve jiroskop sensörü, HC-06 Bluetooth modülü, 0.91″ 128×32 ve 0.96″ 128×64 I2C OLED ekran modülleri, 2 adet mini servo motor bağlanabilir.

Shield üzerindeki üniversal sensör bağlantı soketine KY-024 Lineer (Doğrusal) Manyetik (Hall) Sensör, KY-025 Reed Anahtar, KY-026 Alev Sensörü, KY-028 Sıcaklık Sensörü, KY-036 Dokunma Sensörü, KY-037 Hassas Ses Sensörü ve KY-038 Mini Ses Sensörü bağlanabilir.

KİMLER KULLANABİLİR ?

PandaShield R1, Arduino eğitimi verilen kurslarda öğrencilerin buton, LED, potansiyometre, LDR ve buzzer gibi başlangıç bileşenleri ile breadboard veya jumper kablolar ile uğraşmak zorunda kalmadan tanışabilmeleri için tasarlandı.

Shield üzerindeki RGB LED ve NeoPixel LED’ler diğer bileşenler ile birlikte kullanılarak öğrencilerin eğlenceli kodlar hazırlayabilmelerine imkan verir.

İleri seviye derslerde kullanılmak üzere DHT11 sıcaklık ve nem sensörü ile TCRT5000 kızılötesi sensörü PandaShield R1 üzerinde hazır bulunuyor. Sonradan edinebileceğiniz HC-SR04 ultrasonik mesafe sensörü ve mini servo motorlar ile farklı proje çalışmaları yapmak mümkün.

NASIL KULLANILIR?

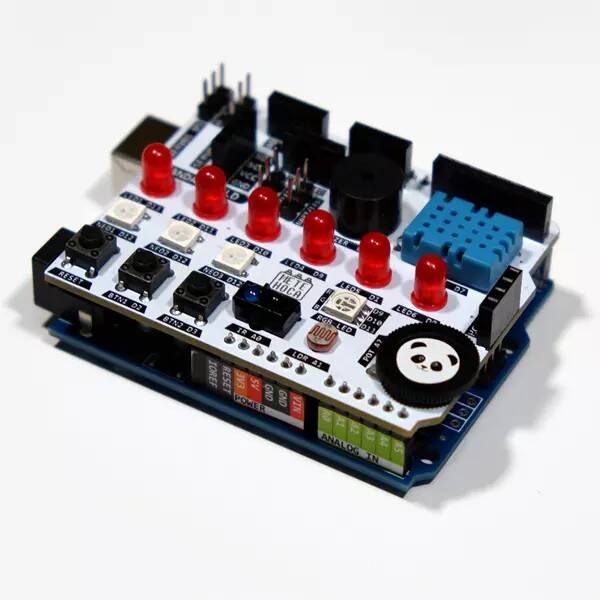

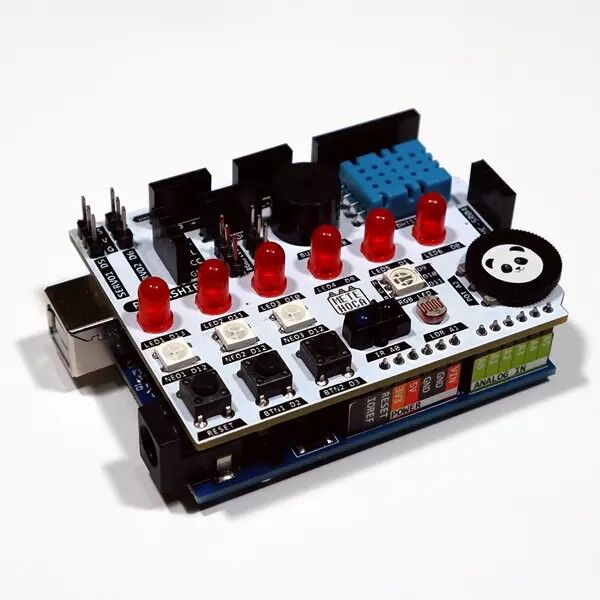

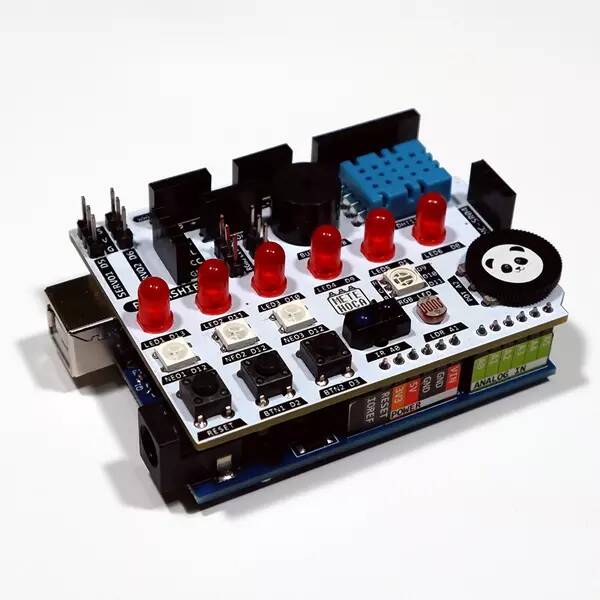

PandaShield R1, Arduino Uno veya Mega’ya standart bir shield gibi takılarak kullanılır. Shield üzerindeki her bir bileşenin bağlı olduğu Arduino pinleri bileşenin yanında veya Shield’in altında belirtilmiştir. Ayrıntılı kullanım için PDF biçimindeki kullanım kitabını inceleyebilirsiniz.

NOT: PandaShield R1 üzerindeki soketlere takılan modüller ve sensörler ve Arduino Uno Mete Hoca PandaShield R1 paketine dâhil değildir.

PANDASHIELD R1 KULLANIM KILAVUZU:

Mete Hoca PandaShield R1’in özellikleri ve kullanımını örneklerle anlatan kitabı buraya tıklayarak PDF biçiminde indirebilir ve çıktı alabilirsiniz. Kitapçık dosyası A4 boyutunda hazırlanmıştır.

PANDASHIELD R1 ÖRNEK KODLARI:

PandaShield R1 için hazırlanmış örnek kodları aşağıdaki sayfalardan inceleyebilir ve tüm örnek kodları buraya tıklayarak toplu olarak indirebilirsiniz.

1. Blink Serial
2. Kayar LED
3. RGB LED
4. RGB Gökkuşağı
5. Butonlar
6. Butonlu Kayar LED
7. Buzzer
8. Devamı gelecek…
