Bu kart, mikrokontrolcü projelerinde özellikle çok sayıda PWM çıkışına ihtiyaç duyulan uygulamalar için kullanışlı bir genişleme kartıdır. Arduino veya diğer mikrokontrolcülerle kolayca entegre edilebilir ve 16 adede kadar PWM çıkışı sağlar. Bu, çok sayıda LED veya servo motor gibi bileşenleri kontrol etmek isteyenler için idealdir.
Özellikler
- I2C Adres Aralığı: 0x60 - 0x80 (Jumperlar ile seçilebilir)
- 12-bit Çözünürlük: Her bir çıkış için 12-bit çözünürlük, 60Hz Frekansı
- I2C Arayüzü: I2C arayüzü, kartın mikrokontrolcü üzerindeki pin sayısını minimumda tutar ve 62 adede kadar aynı kartı tek bir I2C hattında kullanma esnekliği sunar. Bu, büyük ölçekli projelerde kablo karmaşasını önler
- Seri Bağlı 220r Direnç: LED sürme uygulamalarında doğrudan kullanılabilirlik sağlar. Bu sayede ekstra direnç ekleme ihtiyacını ortadan kaldırır
- Ayarlanabilir Frekans: PWM frekansı yaklaşık 1.6 kHz'e kadar ayarlanabilir
- Boyut: 62.5 x 25.4 x 3mm
- Ağırlık: 5.5gr
Kullanım Önerileri:
- Kartı Arduino'ya Bağlama: PWM sürücü kartı I2C yöntemiyle çalıştığı için Arduino'ya sadece dört kabloyla bağlanabilir:
- +5V -> VCC
- GND -> GND
- SDA -> SDA
- SCL -> SCL
- Arduino Mega ve klasik Arduino modelleri için de benzer bağlantılar mevcuttur. VCC pini yalnızca çipin güç kaynağı içindir. Servo veya LED'ler için V+ pininden ayrı bir güç kaynağı kullanmalısınız. V+ pini, 3.3V - 6V arasında güç sağlamayı destekler.
- Güç Kaynağı: Birden fazla servo motor aynı anda çalışacaksa, yüksek güçlü bir harici güç kaynağı önerilir. Arduino'nun 5V pininden doğrudan besleme yapıldığında beklenmedik sorunlar oluşabilir yada çalışmayabilir.
- Servo Bağlantıları: Standart 3 pinli servo konnektörleri, sürücü kartına kolayca takılabilir. Genellikle, toprak hattı siyah veya kahverengi, sinyal hattı ise sarı veya beyazdır.
- Sürücü Kartı Adres Atama: Her sürücü kartına benzersiz bir I2C adresi atamak gereklidir. Başlangıçta her kartın I2C adresi 0x40 olarak gelir, ancak kartın sağ üst köşesindeki lehim jumper'ları ile bu adres değiştirilebilir. Jumper'ları lehimleyerek ikili bir "1" değeri atayabilirsiniz.
- Bu kart, Arduino projelerinizde servo motorlar, LED aydınlatmalar ve diğer PWM tabanlı bileşenlerle kolay entegrasyon sağlar. Özellikle robotik projeler, hareketli projeler ve çok sayıda kontrol elemanı içeren uygulamalarda yüksek performans ve esneklik sunar.
Paket İçeriği

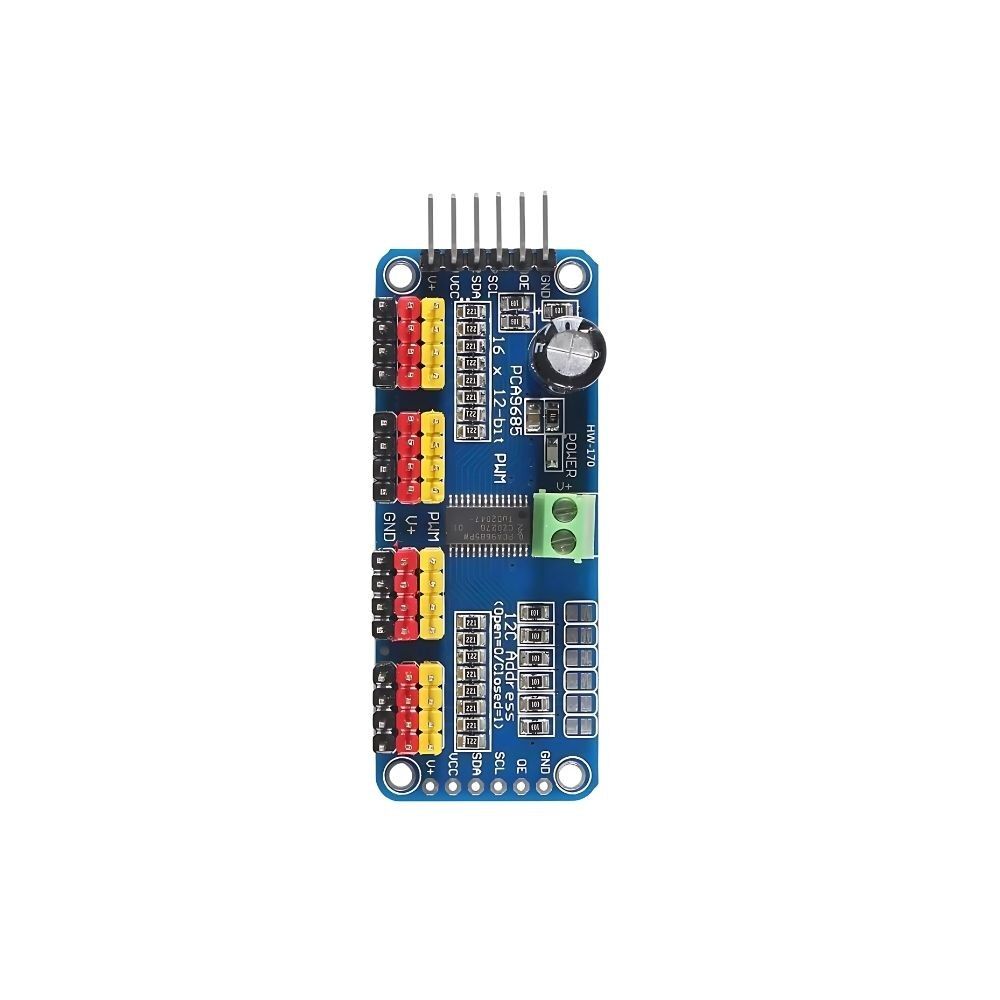

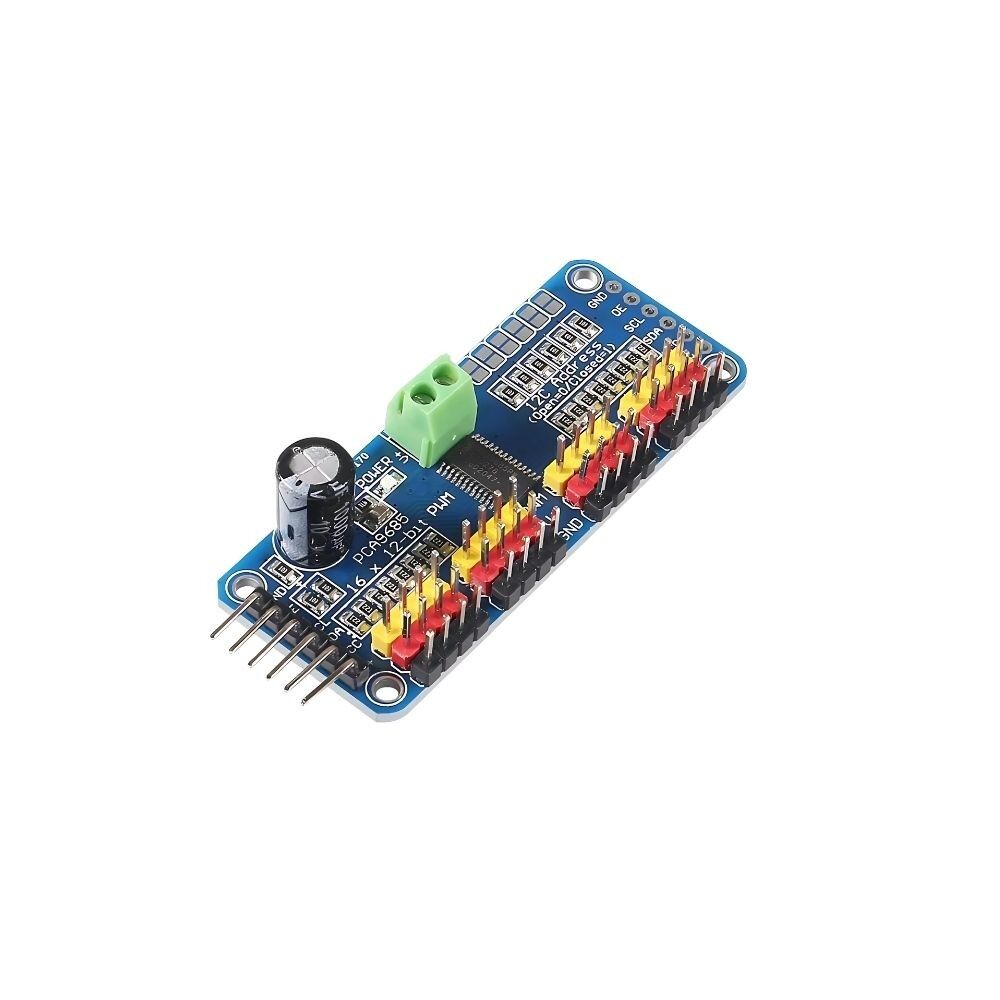

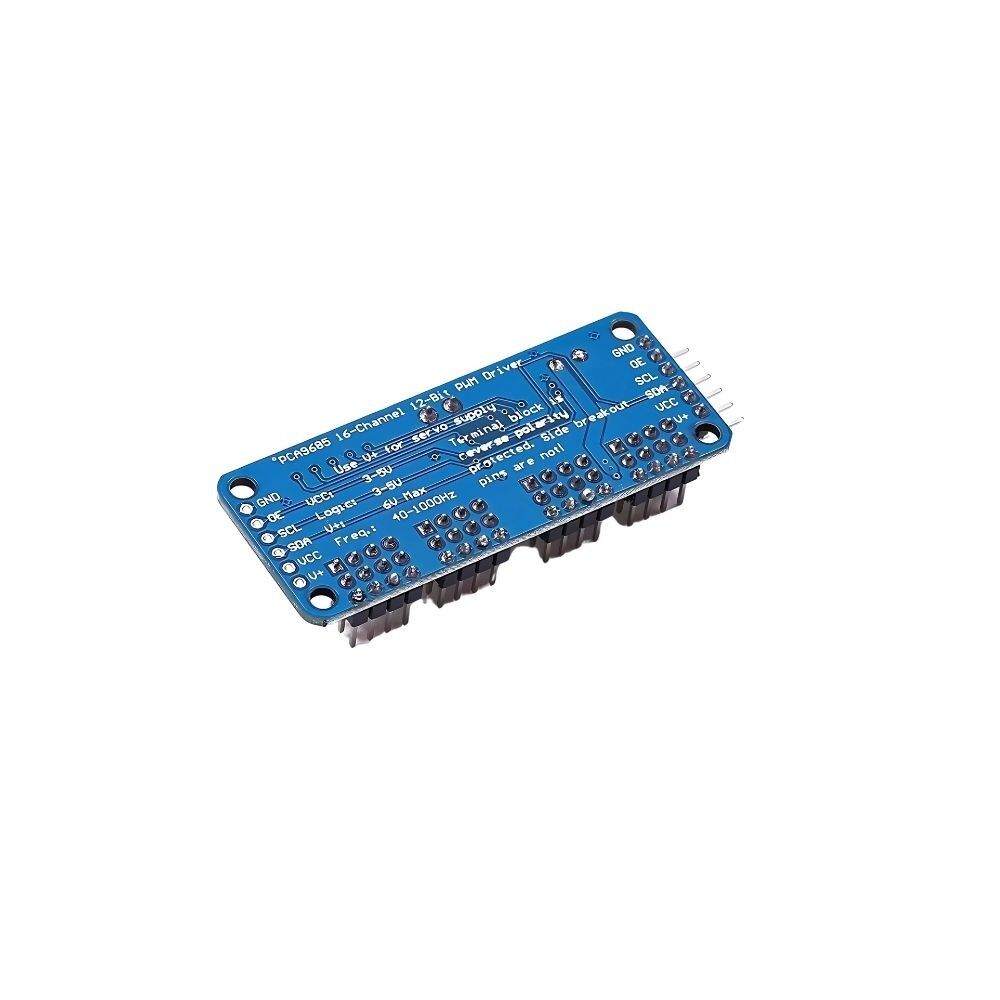

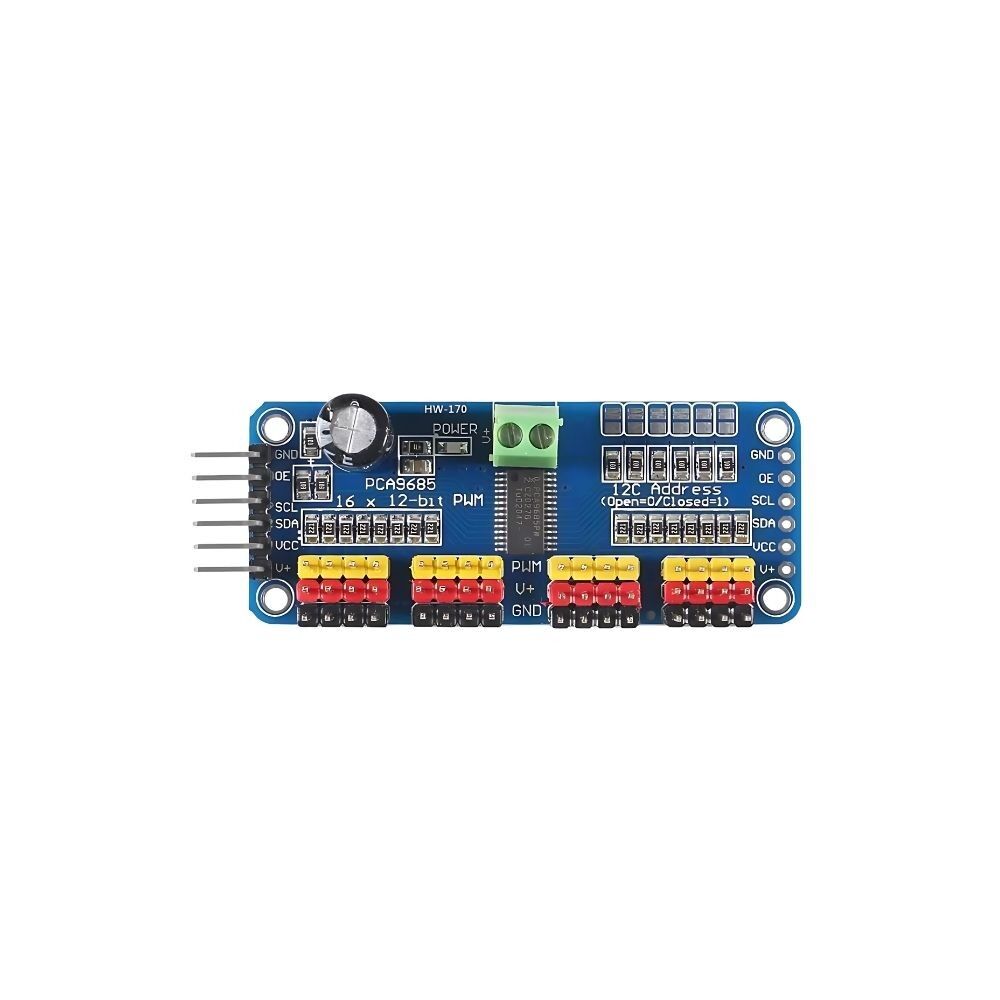

- 1 x PCA9685 16 Kanal 12-bit PWM Sürücü (Klon)
