PCF8591 AD - DA Dönüştürücü Kartı

0 Yorum
Marka/Üretici:Robolink
SKU:RLK1B20-1130
Stok:Stokta Yok
122.92 TL + KDV
%2
151,00 TL
147,50 TL
Havale/EFT İndirimi :
140,13 TL
%5 İndirim

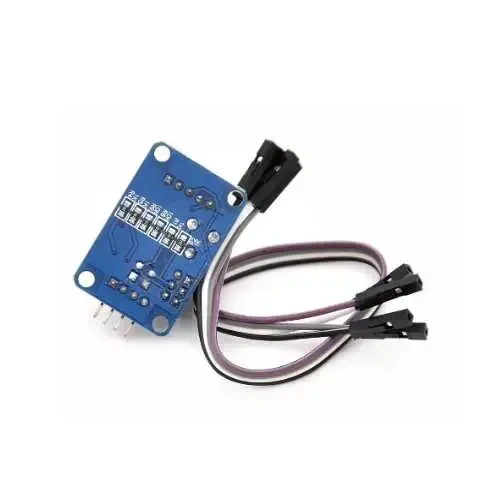

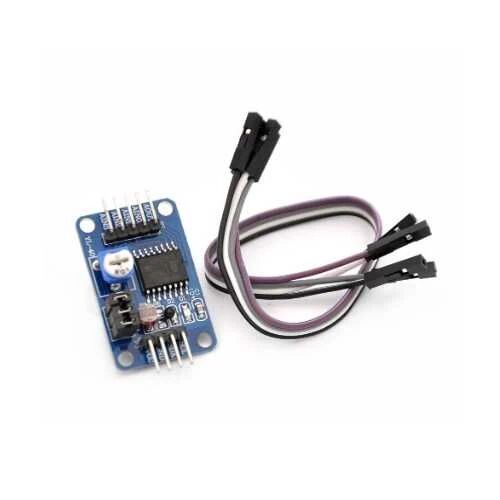

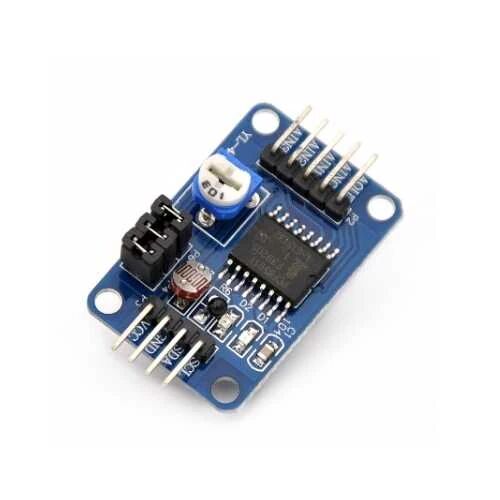

Bu modül sayesinde analog – dijital ve dijital – analog çervirmesini yapabilirsiniz. Modül PCF8951 çipini kullanır. 0-5V arası giriş voltajlarını destekler. Üzerinde bir adet fotoresistör bir adet termistör bulundurur. İlk AD çevirme denemelerinizi bu sensörler ile yapabilirsiniz. Modül ile birlikte yanında dişi-dişi jumper kablosu da gelmektedir.

Özellikler:

  • Tek kaynaktan besleme
  • PCF8591 çalışma voltajı: 2.5V - 6V arası
  • Bekleme durumunda düşük güç tüketimi
  • I2C üzerinden seri giriş/çıkış
  • PCF8591 3 donanım adresleme pinine sahiptir
  • PCF8591 örnekleme oranı I2C üzerinden belirlenir
  • 4 analog giriş tek yönlü veya fark yöntemi ile programlanabilir
  • PCF8591 analog voltajı VSS den VDD ye kadardır
  • 8-bit A / D çevirici
  • Analog giriş üzerinden DAC çıkış kazancı belirleme
  • Boyutlar 3.6cm * 2.3cm

Arayüz:

  • Çıkış: AOUT
  • Giriş: AIN0 , AIN1 , AIN2 , AIN3
  • I2C: SDA , SCL
  • GND: Toprak
  • VCC: 3.3V – 5V
  • P4: Termistör seçimi için
  • P5: Fotoresistör seçimi için
  • P6: 0-5V arası ayarlanabilir erişim voltajı için

Dokümanlar:

Paket İçeriği:

  • 1 x PCF8591 A/D-D/A Converter
  • 1 x Dişi- Dişi Jumper Kablo
Barkod:8682008005571
