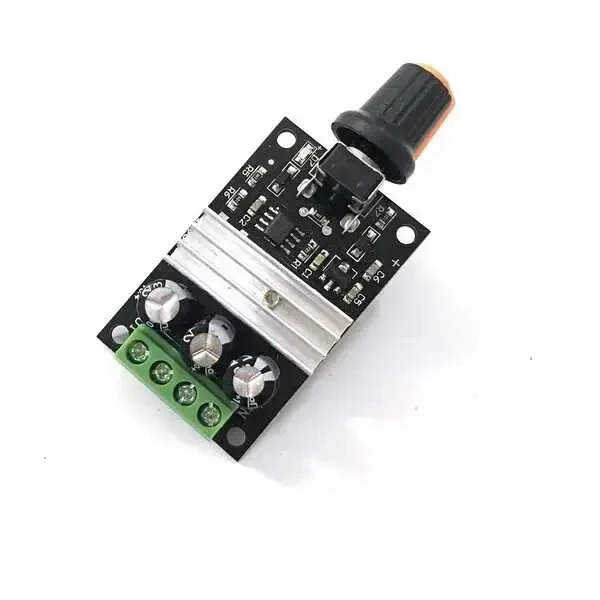

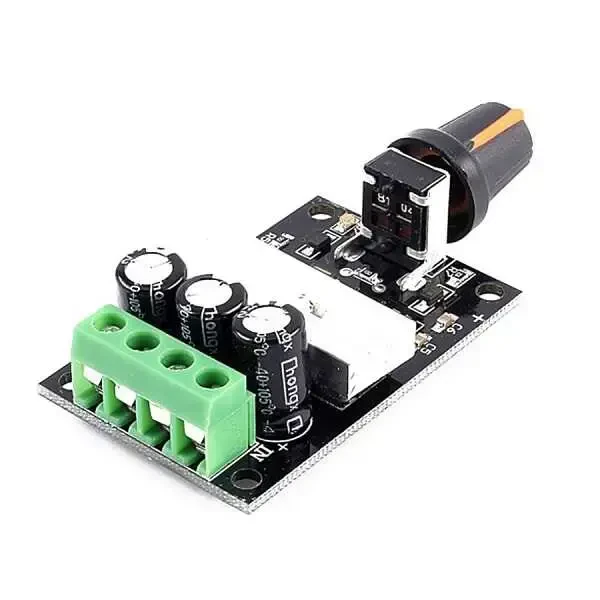

PWM DC Motor Hız Kontrol Devresi ve LED Driver 6V-28V/3A

Bu DC motor hız kontrol devre kartı , %10 ile %100 arasında ayarlanabilir bir duty cycle olan PWM DC voltajı kullanarak bir DC motorun hızını kontrol etmenizi sağlar. Bu kontrol kartıyla sadece DC motorun hızını değil herhangi bir elektronik cihazınızın geriliminide kontrol etmenize olanak sağlar. Bir nevi düşürücü voltaj regülatörü olarak kullanılabilir. Motor hız kontrol cihazı, DC motorunuza veya diğer DC yükünüze maksimum 3A akım sağlayabilir.

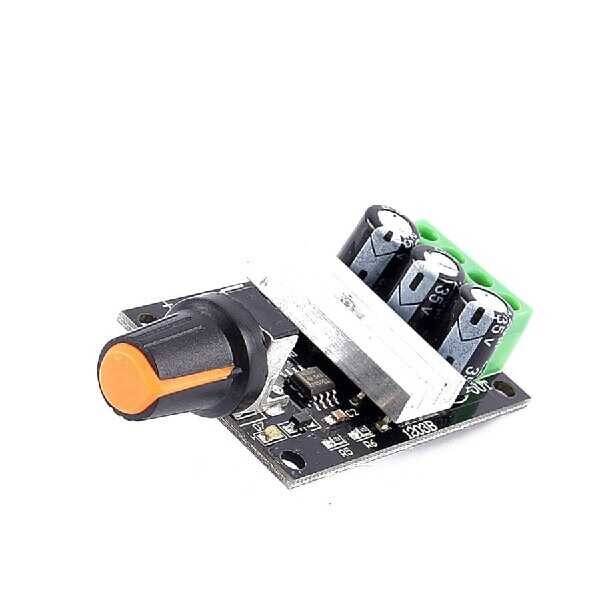

NOT: Potansiyometre başlığı rengi farklı olabilir.

Özellikler:

• Giriş gerilimi: 6V-28VDC
• Maksimum çıkış gücü: 80W
• Maksimum çıkış akımı: 3A
• Görev döngüsü (duty cycle) ayarlanabilir: % 10 -% 100
• Boyut: 32x70x16 mm
• Her biri 3,2 mm montaj deliği

Kullanma talimatı:

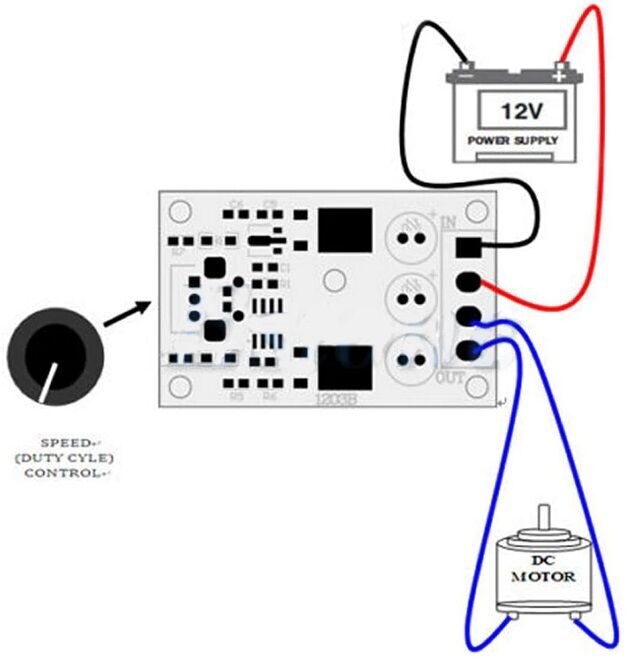

1. DC motorunuzu (veya DC yükünüzü) kablo bağlantı şemasında belirtilen motor terminallerine bağlayın.
2. Bağlantının doğru kutup olduğundan emin olarak devreye 6V-28V DC gerilim uygulayabilirsiniz. Motora uygulanan voltajın devreye uygulanan besleme voltajı olacağını unutmayın. Devreyi olası herhangi bir kısa devreden koruyun.
3. Şimdi potansiyometre ile motorun hızını kontrol edebilirsiniz.

Paket İçeriği:

• 1 x PWM DC Motor Hız Kontrol Devresi-6V-28VDC/3A
