Piyasadaki birçok mikro konrtolcü lojik 5V aygıtlar olduğundan ve çoğu modern sensörler, ekranlar, SD kartlar ve modlar yalnızca 3.3V olduğundan, çoğu ürün 3.3V aygıtı 5V'den korumak için seviye değiştirme/dönüştürme ihtiyacı duymaktadır. Bu ürün voltaj seviyesi dönüşümü için tasarlanmıştır. Farklı mantık seviyesi arasında 8 kanal çift yönlü voltaj çevirisi, Ax ve Bx arasını otomatik olarak çevirir.
Nasıl Kullanılır:
3.3V ve 5V sistemi arasında çeviri durumunda:
- VCCA 'ya 3.3V gerilim seviyesine bağlanır
- VCCB 'ye 5V gerilim seviyesine bağlanır
- GND 'leri ortak olmalıdır.
- OE’ye 5V veya 3.3V bağlanır.
- Ax TTL 3.3V girişi olduğunda, Bx TTL 5V çıkış olur
- Bx TTL 5V giriş olduğunda, Ax TTL 3.3V çıkış olur
- Dönüşüm için yön seçimine ihtiyaç duymaz.
Uygulamalar:
- 5V ve 3.3V MCU modül iletişimi
- 3.3V ve 5V MCU modül iletişimi
- MCU ve SD kart iletişim seviyesi dönüştürme
- SCM ve IIC, SPI seri cihaz seviye dönüştürücü
Özellikler:
- İki yönlü iletişim yeteneği sağlayın
- VCCA yan destek voltajı: 1.2V-3.6V
- VCCB yan destek voltajı: 1.65V-5.5V
- 3.3-5V, 1.8-3.3V ve diğer ortak seviye dönüşüm yeteneklerini sağlayabilir.

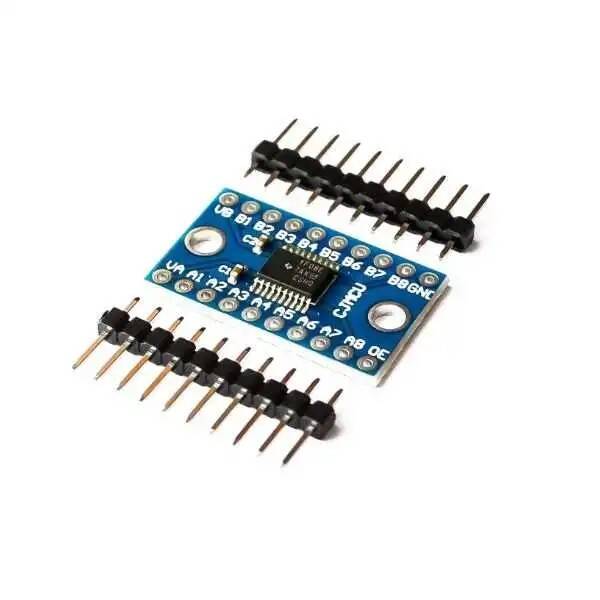

NOT: Pinler lehimsiz gönderilmektedir.
Paket İçeriği:

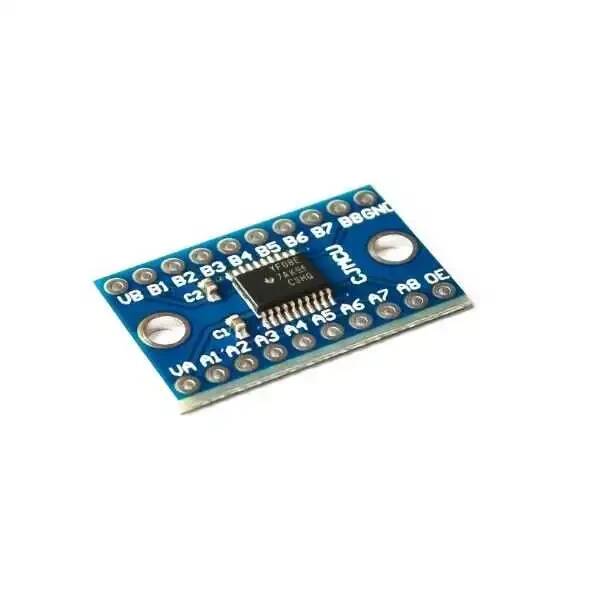

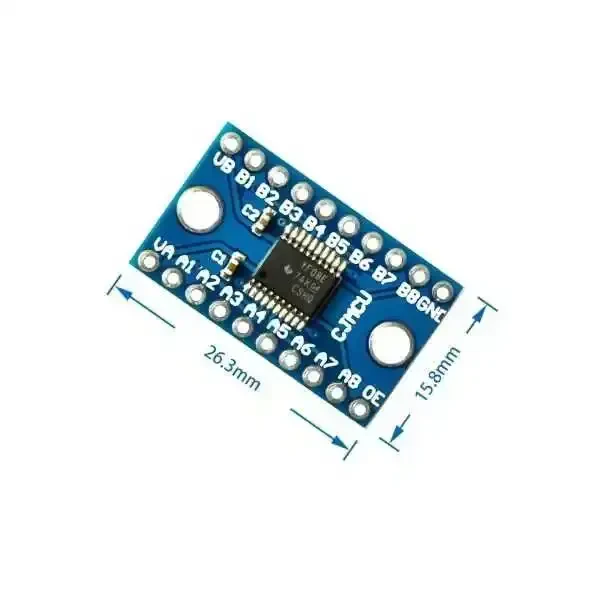

- 1 x TXS0108E 8 Kanal Voltaj Seviye Dönüştürücü
