Wing Arduino Nano Robot Kartı (Çizgi İzleyen ve Minisumo Robot'a Özel)

0 Yorum
Marka/Üretici:Jsumo
SKU:RLD2D05-2145
Stok:Stokta Yok
732.50 TL + KDV
%3
905,00 TL
879,00 TL
Havale/EFT İndirimi :
%5 İndirim
Daha Fazla:Jsumo

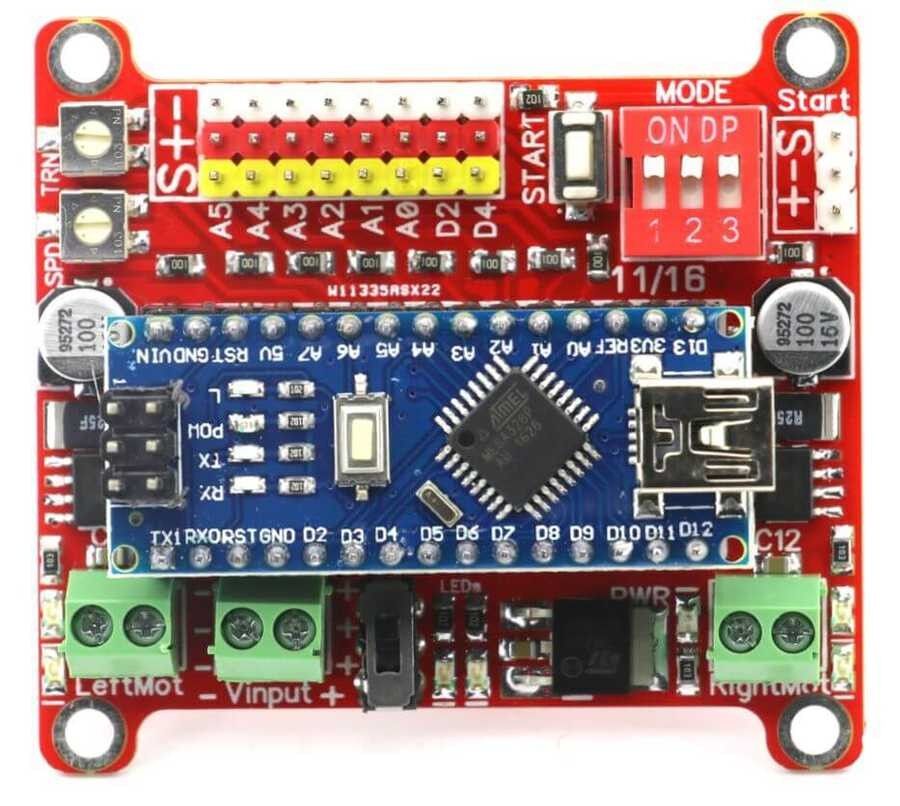

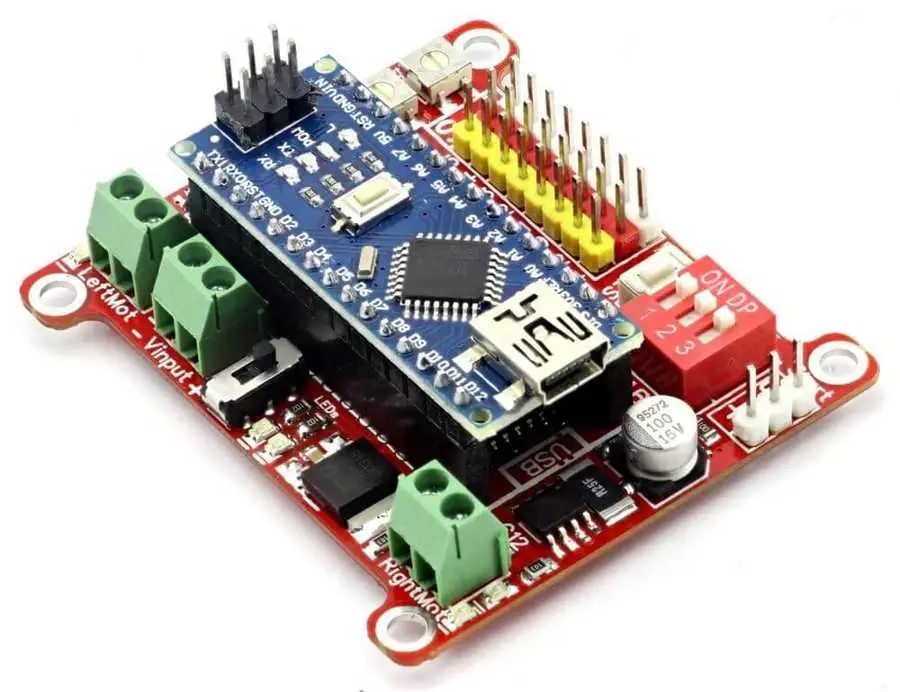

fHızlı çizgi izleyen ve mini suo robot gibi projeler için üretilmiş özel bir kartıdır. Arduino ve motor sürücüler kablo karmaşası olmadan bir arada kullanarak avantaj sağlayabilirsiniz.

Diğer popüler robot kontrol kartlarından Genesis kartının küçük boyutlu versiyonudur. Fonksiyonel olarak aynı kartlardır.

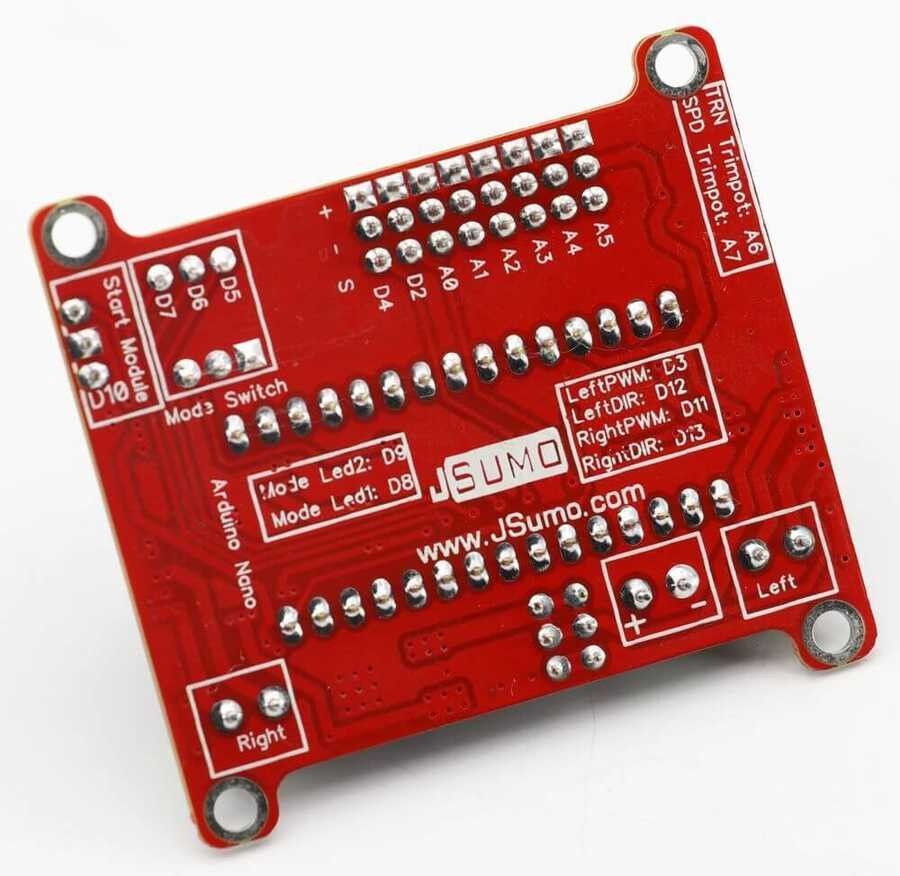

Wing motor sürücü pinleri tasarımı bire bir Ardumoto+Arduino pinleri ile aynı olması sebebi ile internette yerli ve yabancı Ardumoto ile yapılan tüm çizgi izleyen kodlarını da Wing kartında kullanılabilmektedir.

Tek yapmanız gereken Arduino programında Uno kartı yerine Nano kartını seçmektir.

Dikkat: Ürün içeriğinde arduino nano kart bulunmamaktadır.

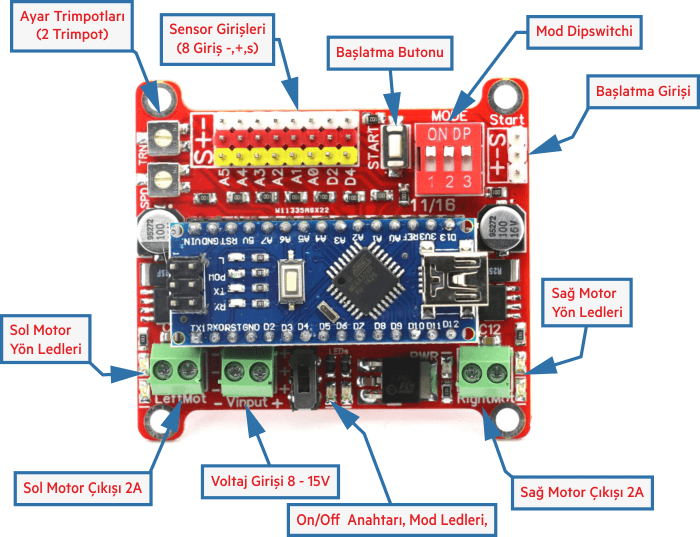

wing-arduino-nano-karti




Teknik Özellikler:

  • Çalışma voltajı: 8V - 15V arası.
  • Çıkış akımı: Çift kanaldan 3A Anlık, 2Amper devamlı (12mm, 15mm, 16mm çaplı tüm dc motorları sürebilmektedir)
  • Boyutlar: 56mm x 51mm x 18mm. (Hızlı çizgi izleyen ve mini sumo robot projeleri için yeterince küçüktür)

Örnek Senaryo (Çizgi İzleyen Robot İçin)

  • QTR-8RC Sensörünüzü Sensör çıkış pinlerine grup olarak bağlayabilirsiniz (A0-A5 arası tüm portlar hem dijital hem analog kullanılabilir)
  • Wing kart üzerinde yer alan 2 trimpot motor hız değerleri ya da PID kontrol için Kp, Ki, Kd gibi katsayıların değiştirilmesi için kullanılabilir (Tekrar tekrar programlama yapmadan trimpot ile kontrol edebilirsiniz)
  • Motor başına 2 Amper çift motor çıkışı tüm çizgi izleyen robotlar için yeterli seviyededir.

Paket İçeriği:

  • 1 x Wing Arduino Nano Robot Kartı
Barkod:9006720006149
