Yağmur Sensörü

1 Yorum
Marka/Üretici:Robolink
SKU:RLO9B16-0342
Stok:19
28.75 TL + KDV
34,50 TL
Havale/EFT İndirimi :
33,47 TL
%3 İndirim
Daha Fazla:Robolink

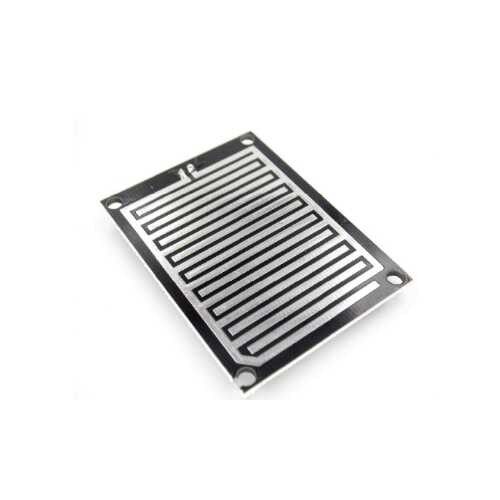

Bu modül ile havanın yağış durumunu tespit edebilirsiniz. Modül yağmur sensörü , karşılaştırıcı modül ve bağlantıyı sağlayan jumper kablolarıyla birlikte gelir. Modülün dijital çıkışından yapmur yağıp yağmadığını tespit edebilirsiniz. Karşılaştırıcı modül üzerindeki potansiyometre ile hassasiyeti ayarlanabilir. Analog çıkışından ise yağmur miktarını da ölçebilirsiniz.

Robolink Akademi Arduino ve 2x16 LCD Ekran ile Yağmur Sensör Kullanımı yazımız için tıklayınız.

Özellikler:

  • PCB boyutları:3.2cmX1.4cm
  • Çalışma Voltajı:3.3V~5V
  • Analog ve dijital çıkışlar
  • 5.5 * 4 cm sensör yüzeyi
  • Dijital çıkış hassasiyeti ayarlanabilir
  • LM393 voltaj karşılaştırıcı

Kullanımı:

  • Vcc pinini 5V bağlayın. Gnd pinini sisteminizin toprağına bağlayın. Güç gösterge ledi yanmaya başlayacaktır. D0 gösterge ledi dijital çıkışı temsil eder. Sensör üzerine yağmur yağmaya başlayınca D0 gösterge ledi söner. Kuru iken D0 gösterge ledi yanık durumdadır. Kart üzerindeki potansiyometreyi minik bir yıldız tornavida ile çevirerek hangi yağış miktarında dijital çıkışın değişebileceğini ayarlayabilirsiniz.

  • Analog çıkış pinini mikrokontrolcünüze bağlayarak ufak bir program yazarak yağışın olup olmadığını ve yağış miktarını tespit edebilirsiniz.

Bağlantılar:

  • VCC:Güç kaynağı (3-5V)
  • GND:Güç kaynağı toprak
  • DO: TTL dijital çıkış
  • AO: Analog sinyal çıkışı

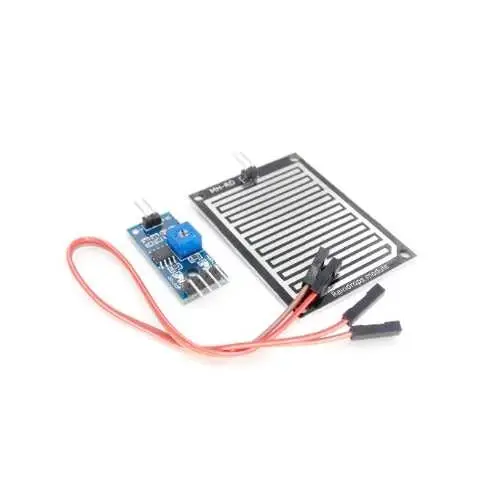

Paket İçeriği:

  • 1x Yağmur Sensörü
  • 1x Karşılaştırıcı modül
  • 1x dişi dişi jumper bağlantı kablosu

Sizden Gelenler:






Barkod:8682008007407
