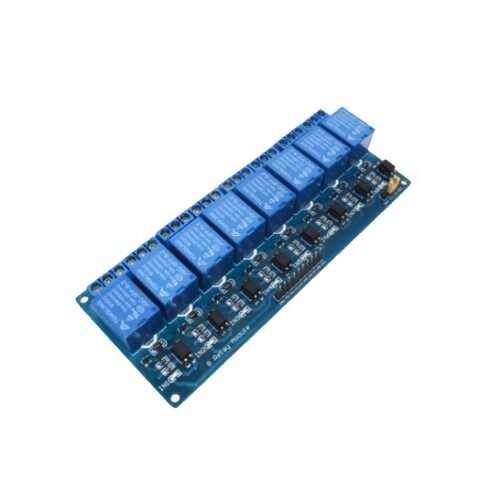

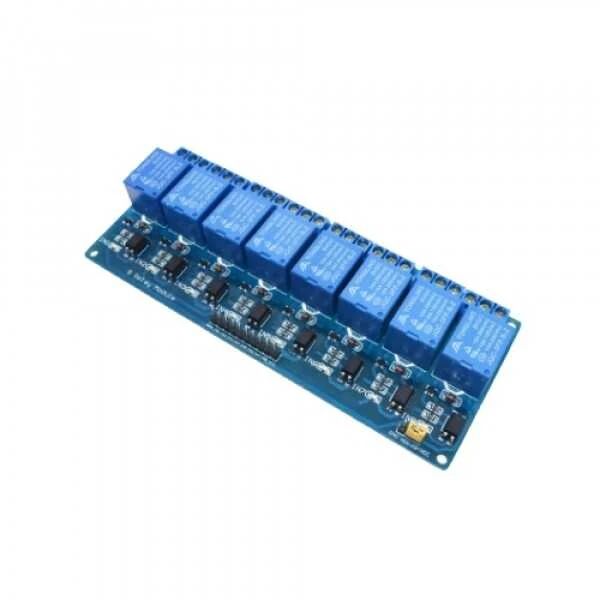

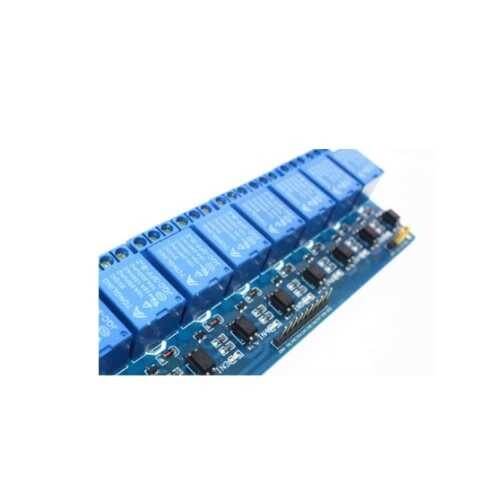

Üzerinde 8 adet röle bulunan 12 volt 8 kanallı röle kartıdır. Kart üzerinde röleleri anahtarlayabilmeniz için 12 volt sinyal giriş pinleri bulunmaktadır.
Buradan vereceğiniz sinyal ile rölenin anahtar konumunu ayarlayabilirsiniz.Böylelikle üzerinden hem ac hem dc akım geçirebilir. Anahtarlama bölümü sinyal giriş bölümünden elektriksel olarak bağımsızmış gibi çalışır. Böylece yüksek voltajlı uygulamalarınızda mikrokontrolcüler kullanabilirsiniz.
Her bir rölenin anahtarlama durumunu görebilmeniz için birer tane led bulunmaktadır. Bu özellik sayesinde rölelerin anahtarlama durumlarını görebilirsiniz.Her bir kanal 15-20ma akım çekmektedir.
Özellikler:
- Röle voltaj akım dayanım kapasitesi, AC250V 10A, AC125V 10A; DC30V 10A , DC28V 10A
- Çalışma voltajı:12V
- Sinyal tetikleme ucu düşük seviye tetik etkili (low level trigger)
Uygulama olarak 12 kanal yüksek akım voltaj kontrol etmeniz gereken projelerde kullanabilirsiniz.
Bir ısıtıcıyı, lambayı , DC veya AC motoru , yüksek güç ile çalışan güç elemanlarını kontrol edebilirsiniz.
Örnekler:
Paket İçeriği:
- 1 x 12v 8 Kanallı Röle Modül
