Ülkemizde son dönemde popülerliği artan Nextion Ekranların 7.0” boyutlarındaki geliştirilmiş versiyondur. Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).

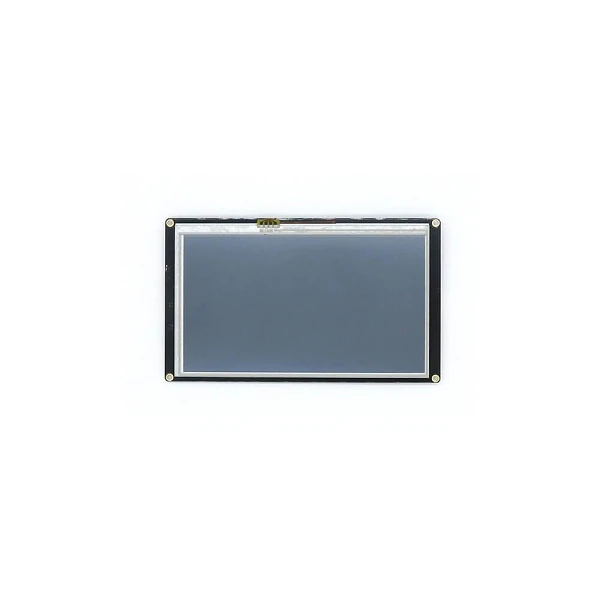

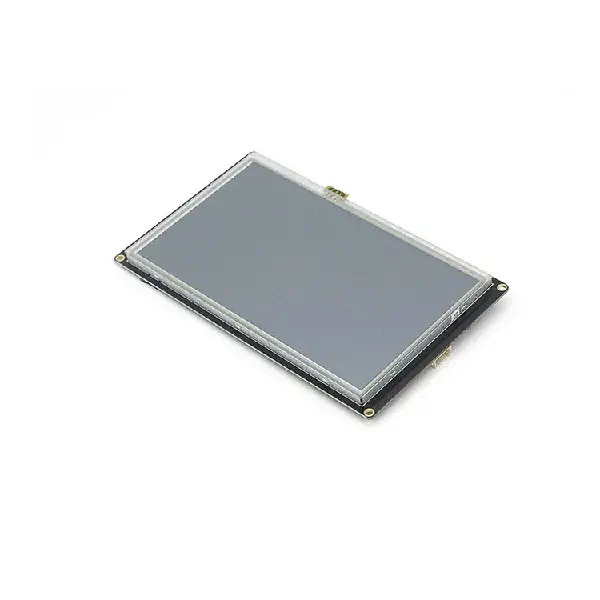

NX8048K070 nextion modeli 7.0″ TFT 800x480 rezistif dokunmatik ekran,32MB Flash veri depolama, 1024 byte EEPROM,8192 byte RAM.GPIO desteğine sahiptir.Bu ekran ile harici cihazları kontrol edebilirsiniz.

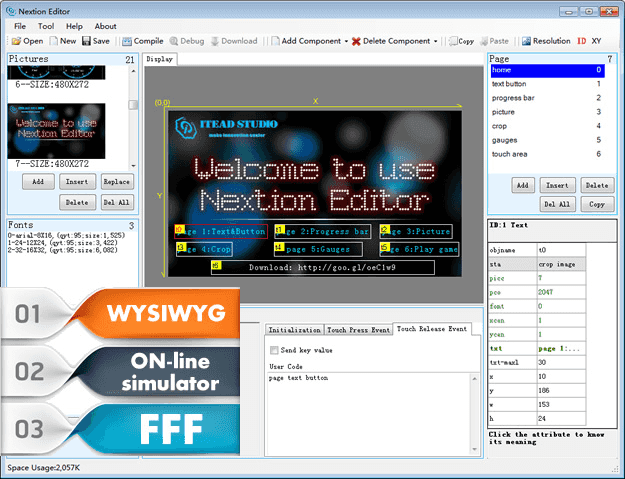

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.
Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

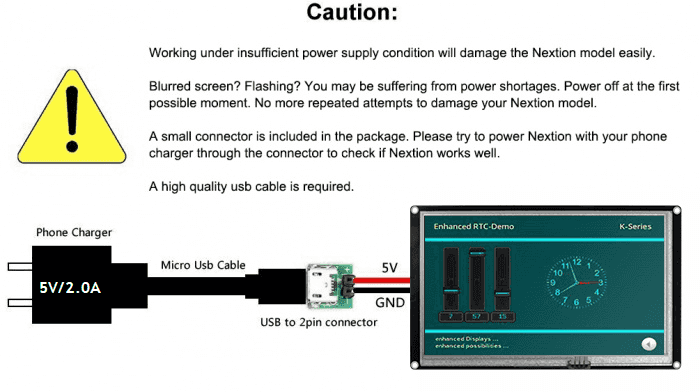

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX8048K070
- 800x480 Çözünürlük
- Dahili RTC (gerçek zamanlı saat ) modülü
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel
- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 32MB Flash hafıza
- EEPROM: 1024 bytes
- RAM: 8192 bytes
- Görsel alan : 154.08mm(Boy) x 85.92mm(En)
- Ayarlanabilir parlaklık: 0-250 nit, değiştirme aralığı %1
- Arka plan aydınlatma : LED
- Arka plan aydınlatma ömrü (Ortalama): >30,000 Saat
- Önerilen güç kaynağı: 5V/DC, 2.0A
- Sertifikalar: CE / EMC, RoHS
Dokümanlar:
- Ürün Datahseet Sayfası : https://nextion.tech/datasheets/nx8048k070/
Paket içeriği:
- 1 x 7.0” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
