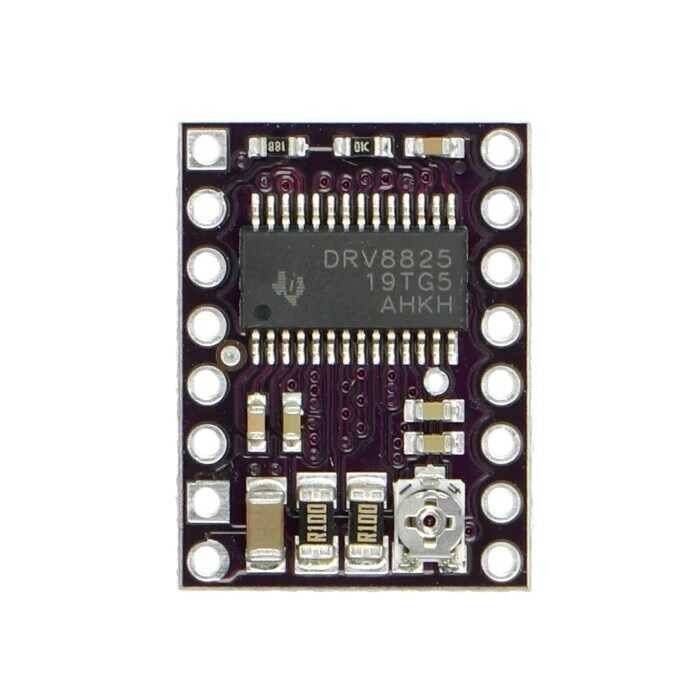

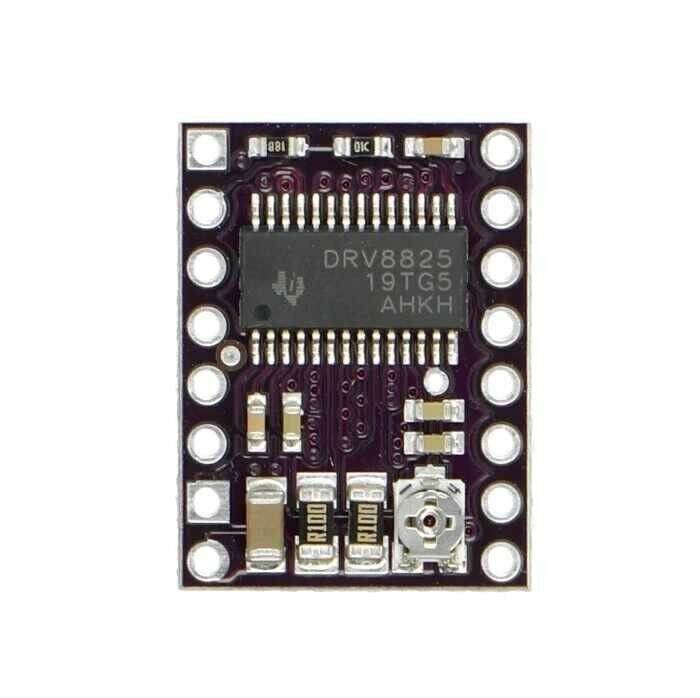

Pololu DRV8825 Step Motor Sürücü Kart - 2133

Pololu DRV8825 Step Motor Sürücü Kartı, bipolar step motorların kontrolü için üzerinde TI firmasının DRV8825 entegresini barındırır. Kart, kanal başına 1.5A akım verebilmektedir. Zorlanma ve ani durumlarda bu değer 2.2A'e kadar çıkabilmektedir. Sürücü ayarlanabilir akım sınırlaması, aşırı akım ve aşırı sıcaklık koruması ve altı mikrostep çözünürlük(1/32 Step) özelliklerine sahiptir. Ayrıca 8.2V ve 45V arasında geniş bir çalışma voltaj aralığına da sahiptir. A4988 step motor sürücü devresinin bağlantı yapısıyla ile neredeyse aynı bacak yapısına sahiptir. 2.54mm erkek header ile pakete dahildir ancak demonte haliyle yollanmaktadır.

Özellikler:

• Basit step ve yön arayüzleri
• 6 farklı step çözünürlüğü; full-step,half-step,1/4-step,1/8-step,1/16-step ve 1/32-step
• Ayarlanabilir akım kontrolü
• Maksimum Motor Gerilimi:45V
• Kısa devre koruması
• A4988 motor sürücü pin arayüzü ile aynıdır.

Teknik Özellikler:

• Motor besleme Voltajı: 8.2-45V
• Motor besleme akımı (soğutmasız): <1.2A
• Boyutlar: 20.32mm X 15.24mm
• Pin Aralığı: 2.54mm

Dokümanlar:

• Detaylı bilgi için tıklayınız.
• DRV8825 motor sürücü entegresi datasheet
• Kart şematiği

Paket İçeriği:

• 1 x Pololu DRV8825 Step Motor Sürücü Kart - 2133
