Shelly Pro 3EM 120A 3 Faz Enerji Ölçer

Ürün Tanıtımı

Shelly Pro 3EM 120A, özellikle endüstriyel ortamlarda kullanılmak üzere tasarlanmış, 3 fazlı sistemlerde her faz için 120A’ye kadar akım ölçebilen profesyonel bir enerji analizörüdür. IEC 62053-21 standardına uygun %1 doğrulukla ölçüm yapar ve enerji izleme süreçlerine yüksek hassasiyet kazandırır. DIN ray montajına uygun formuyla kolay kurulum sunarken, veri depolama ve çoklu bağlantı seçenekleri ile üst düzey enerji yönetimi sağlar.

Öne Çıkan Özellikler

• 4 Kadranlı Ölçüm: Aktif ve reaktif enerjinin ithalat/ihracat yönlü analizi
• 120A Akım Takibi: Her faz için dahili trafolarla doğru ölçüm
• 60 Günlük Kayıt: 1 dakikalık çözünürlükte veri saklama kapasitesi

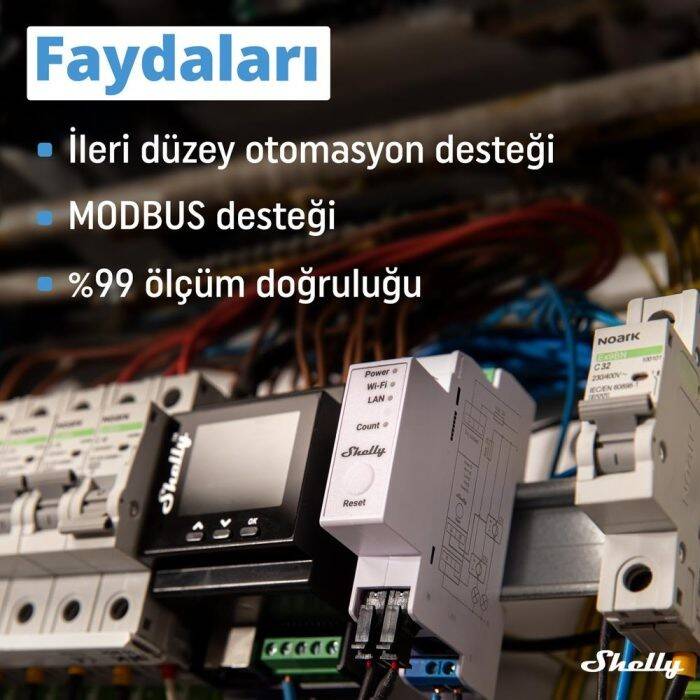

• Modbus TCP: Endüstriyel sistemlerle kolay entegrasyon
• Faz Sırası Kontrolü: Faz rotasyonunu otomatik algılama
• Çoklu Bağlantı: RJ45 Ethernet, Wi-Fi ve Bluetooth desteği

Teknik Özellikler

Ölçüm Doğruluğu	B Sınıfı (%1 aktif enerji)
Çalışma Gerilimi	3x230V / 400V AC ±10%
Akım Ölçüm Aralığı	0–120A (her faz)
Veri Depolama	60 gün (1 dakikalık aralıklarla)
Bağlantı Seçenekleri	RJ45 Ethernet, Wi-Fi 802.11 b/g/n, Bluetooth 4.2

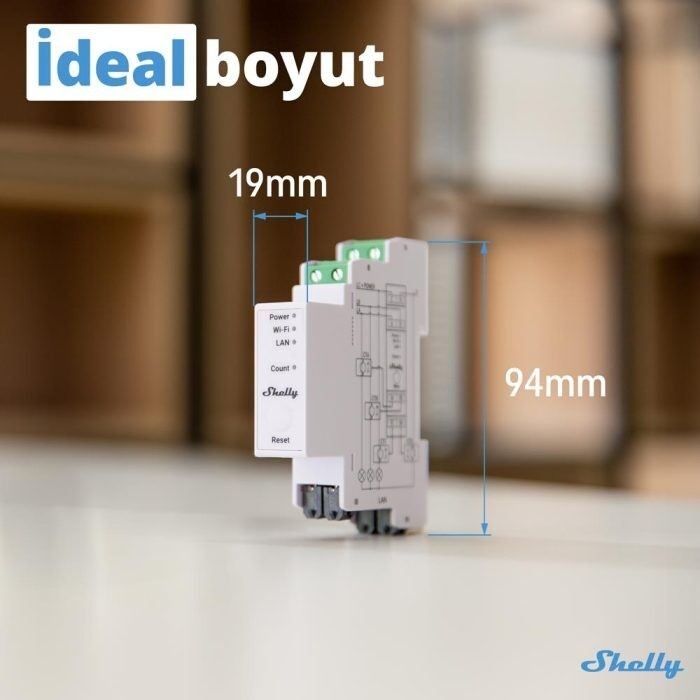

Boyutlar	94 x 19 x 69 mm (DIN ray uyumlu)
Çalışma Sıcaklığı	-20°C ile +40°C

Kullanım Alanları

Endüstriyel Uygulamalar

• Üretim hatlarında makine bazlı enerji tüketiminin izlenmesi
• Trafo ve dağıtım panolarında yük dengesinin kontrolü
• Enerji yönetim sistemlerinde detaylı tüketim takibi

Ticari ve Konut Uygulamaları

• 3 fazlı güneş enerjisi sistemlerinin takibi
• Akıllı bina sistemlerinde abone bazlı enerji dağıtımı
• Veri merkezlerinde UPS ve PDU yük analizi

Kurulum ve Kullanım Kılavuzu

1. L1, L2, L3 ve N (nötr) bağlantılarını doğru şekilde yapın
2. Akım trafolarını her fazın iletkenine yönüne dikkat ederek bağlayın
3. Opsiyonel olarak nötr akım trafosu da bağlanabilir
4. Cihazı DIN rayına monte edin ve enerji verin
5. Shelly uygulaması veya cihazın web arayüzü ile yapılandırmayı tamamlayın

Ölçülen Parametreler

• Gerilim: Her faz için RMS (V)
• Akım: Faz ve nötr akımları (A)
• Güç: Aktif (W), Reaktif (VAR), Görünür (VA)
• Enerji: Tüketilen ve üretilen (kWh, kVARh)
• Güç Faktörü: Her faz için ayrı PF değeri

Uygulama Senaryoları

1. Endüstriyel Enerji İzleme Sistemi

• Makine verimliliğini ölçün, proses bazlı analizler yapın
• Olağandışı tüketimlerde otomatik bildirim alın
• Enerji maliyetlerini üretim hattı özelinde hesaplayın

2. Fotovoltaik Enerji Yönetimi

• Güneş panel sistemlerinden şebekeye aktarılan enerjiyi izleyin
• Tüketim/üretim dengesini gerçek zamanlı analiz edin
• Faz dengesizliği veya geri besleme sorunlarını önceden tespit edin
