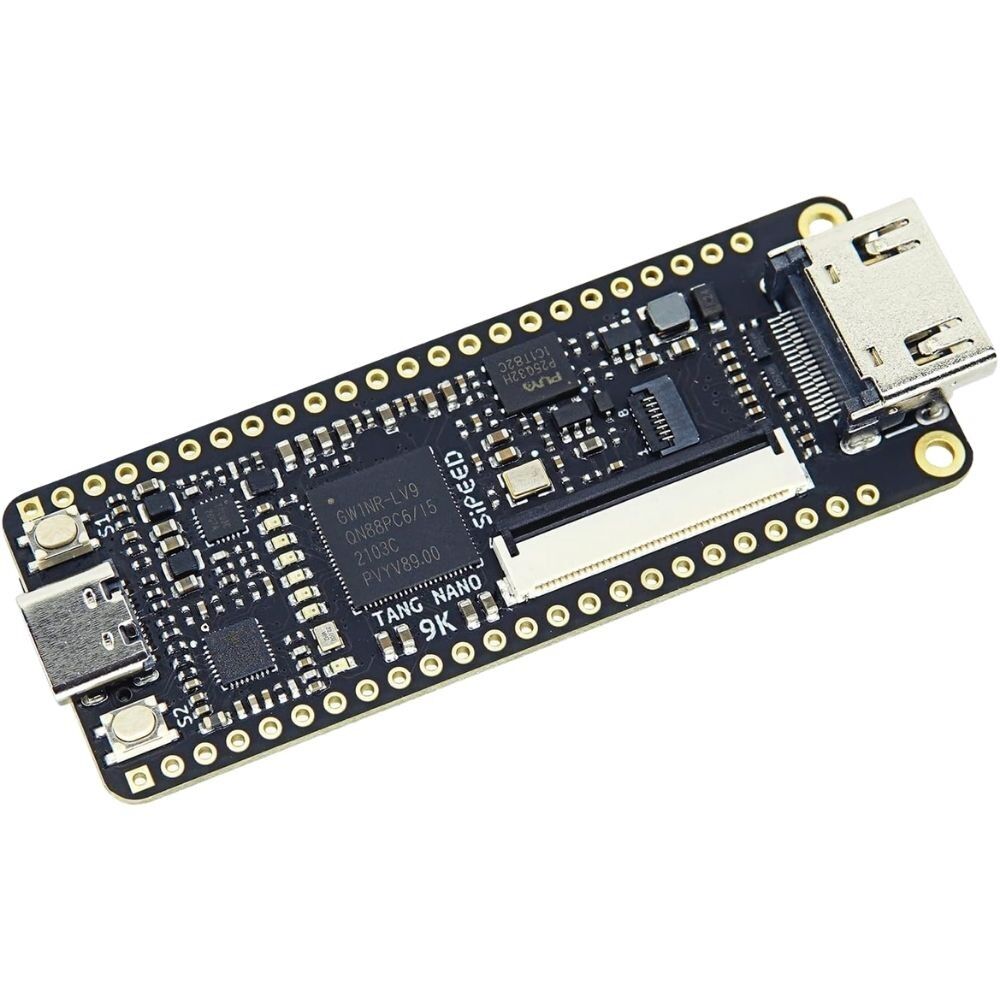

Tang Nano 9K, Gowin GW1NR-9 FPGA yongasıyla donatılmış, küçük boyutlu ama güçlü bir geliştirme kartıdır. Dahili SPI flash ve PSRAM desteğiyle, hem giriş seviyesi kullanıcılar hem de profesyonel geliştiriciler için idealdir. USB-C bağlantısı üzerinden doğrudan programlanabilir ve UART haberleşmesi desteklenir. Harici programlayıcıya ihtiyaç duymaz.
Öne Çıkan Özellikler
- Gowin GW1NR-9 FPGA çipi (8640 LUT4 mantık hücresi)
- 32Mbit SPI Flash ve 64Mbit PSRAM
- USB-C bağlantısı üzerinden JTAG ve UART
- HDMI, RGB ve SPI ekran çıkışı
- 6 adet kullanıcı LED’i ve 2 adet buton
- TF (microSD) kart yuvası
- Breadboard uyumlu pin dizilimi
- Yerleşik 27 MHz kristal osilatör ve 2 PLL
- Kompakt boyut: 65mm x 23mm
Bağlantılar ve Genişletme
Kart üzerinde yer alan HDMI portu, RGB arayüzü ve SPI ekran bağlantısı sayesinde farklı görüntüleme birimleri ile çalışabilir. TF kart yuvası, harici veri depolama veya dosya erişimi için ek kolaylık sağlar. USB-C portu üzerinden hem güç alır hem de programlama ve seri haberleşme işlemlerini gerçekleştirir.,
Dokümantasyon için : https://github.com/sipeed/sipeed_wiki/blob/main/docs/hardware/en/tang/Tang-Nano-9K/Nano-9K.md
Kullanım Alanları
- FPGA öğrenmek isteyen öğrenciler ve hobi kullanıcıları
- RISC-V yumuşak çekirdek geliştirme ve test projeleri
- Donanım hızlandırmalı görüntü işleme uygulamaları
- Eğitim kurumlarında dijital devre laboratuvarları
Teknik Özellikler
| FPGA Çipi | Gowin GW1NR-9 |
| LUT4 | 8640 |
| Flip-Flop | 6480 |
| Block RAM | 468 Kb |
| SPI Flash | 32 Mbit |
| PSRAM | 64 Mbit |
| Programlama | USB-C (JTAG & UART üzerinden) |
| Video Çıkışları | HDMI, RGB, SPI |
| GPIO | Geniş pin desteği (header ile) |
| Boyut | 65mm x 23mm |
Paket İçeriği
- 1 × Tang Nano 9K FPGA geliştirme kartı
- 1 × USB-C bağlantı kablosu
- 2 × Erkek header (ayrılabilir pin)
Notlar
Tang Nano 9K, açık kaynaklı yazılımlar (Gowin IDE, yosys, nextpnr gibi) ile uyumludur. Eğitim amaçlı içeriklere erişim kolaydır ve cihaz, geliştiriciler için geniş topluluk desteğine sahiptir.
