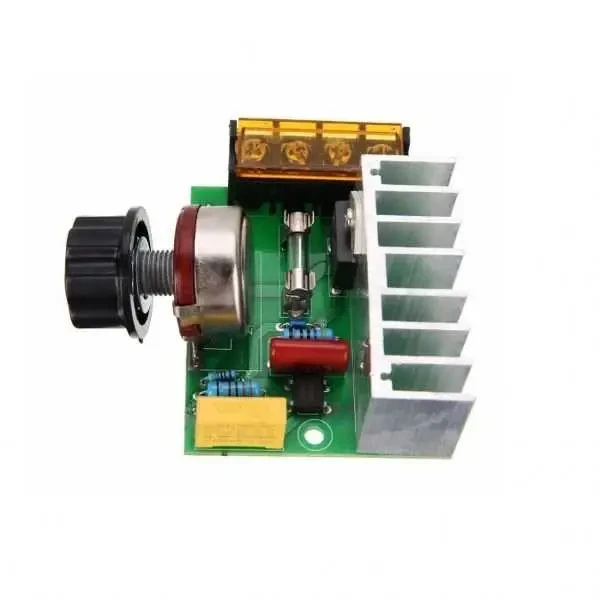

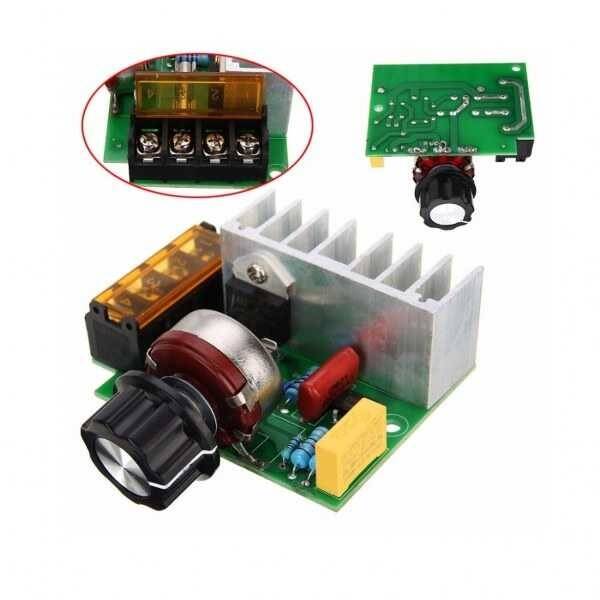

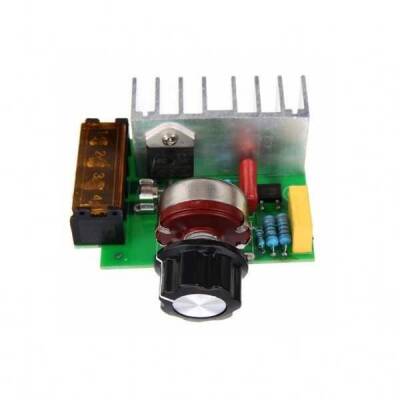

4000 Watt SCR Dimmer-220 VAC

Bu dimmer devresi yardımıyla 220VAC gerilimi 30V ile 220V arasında ayarlayabilirsiniz. Bu devre kartı üzerinde BTA41600B (SCR) tristör bulundurmaktadır. Üzerindeki potansiyometre yardımıyla çıkış gerilimi seviyesi ayarı, lamba parlaklığı, ısıtıcı güç ayarı veya tek fazlı AC motor hız kontrolü için kullanılabilir. Bağlantı şekli, 1 ve 2 numaralı klemensler AC voltaj girişi , 3 ve 4 numaralı klemensler ise çıkış olarak kullanılır. Devrede tristör kullanıldığından yüksüz bağlantıda multimetre ile değer görülmez. Maksimum çıkış yükü 4000 watt.10 amper' e kadar akımda ekstra soğutma gerekmez,10 amper üstü akımlarda soğutma fanı eklemek gerekir.

UYARI: AC gerilim ile çalışılırken ekstra dikkat edilmelidir.

Kullanım Alanları:

• Lamba parlaklık kontrolü
• Tek fazlı AC motor hız kontrolü
• Isıtıcı güç kontrolü
• Elektrikli fırın
• Şofben
• AC voltaj kontrolü gerektiren her türlü uygulamaya uygundur.

Özellikler:

• Tip: SCR Voltaj Regülatörü
• Üzerinde BTA41600B (SCR) tristör bulundurmaktadır.
• Giriş voltajı: AC 220V
• Voltaj regülasyonu: AC 30-220V
• Maksimum güç: 4000 Watt
• Maks. akım: 15A
• Boyut: 75x78x30 mm

Paket İçeriği:

• 1 x 4000 Watt SCR Dimmer-220 VA
