Ayarlanabilir DC-DC Alçaltıcı/Yükseltici Regülatör-LM2596/LM2577

2 Yorum
Marka/Üretici:Robolink
SKU:RLD3B09-17501
Stok:2
167.92 TL + KDV
201,50 TL
Havale/EFT İndirimi :
191,43 TL
%5 İndirim
Daha Fazla:Robolink

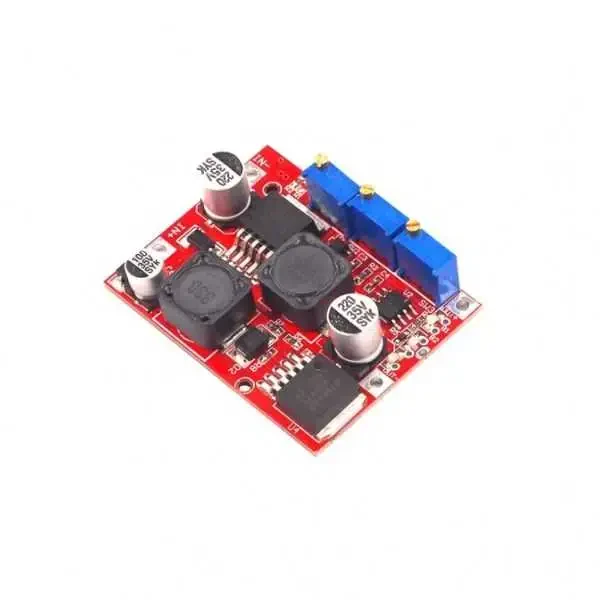

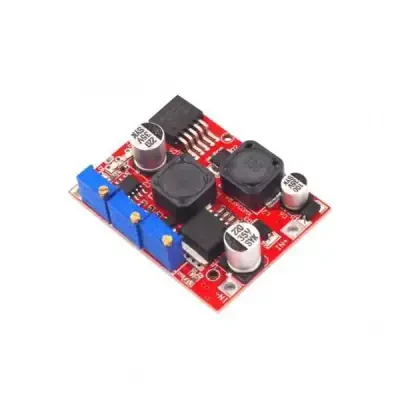

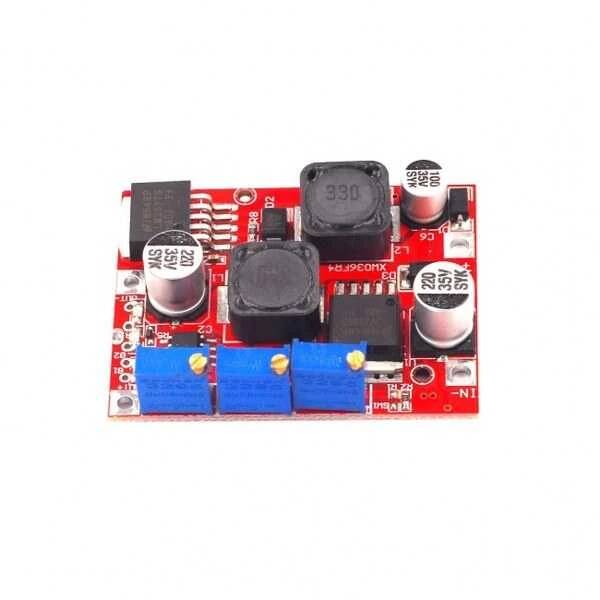

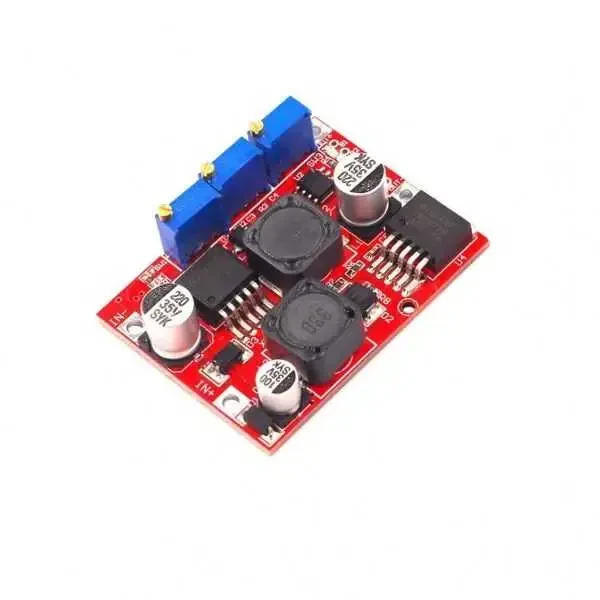

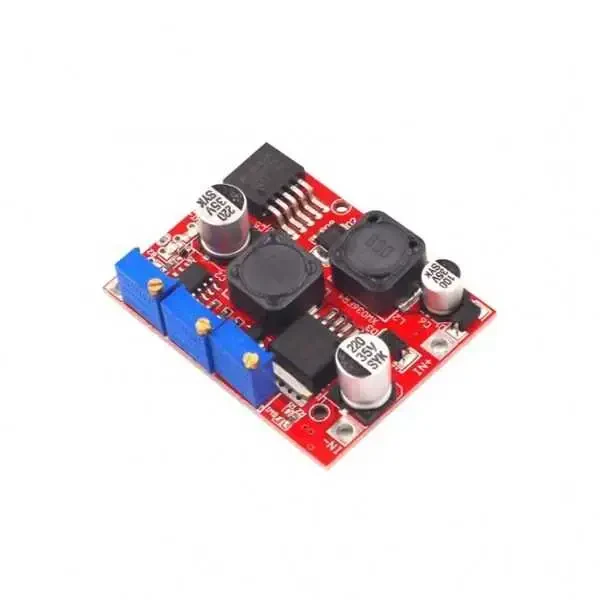

Bu ayarlanabilir voltaj regülatör kartı üzerinde hem lm2596 hemde lm2577 entegrelerini barındırdığından dolayı voltaj düşürücü veya voltaj yükseltici olarak kullanılabilir.
Bu ürün step up (yükseltici) veya step down (alçaltıcı) olarak çalışmanın yanı sıra gösterge ledleriyle sabit akım göstergesi kırmızı, şarjda kırmızı ışık, şarj ışığı mavi olarak kullanıcıyla iletişim kolaylığı sağlamaktadır.
Gösterge ledlerinin yanındaki delikler sayesinde uyarı ışıkları istenilen yere taşınabilir. Potansiyometrelerden sol tarafta olan ile gerilim ayarı, ortadakiyle tam şarjlı lamba akımı ayarı ve sağdaki ile akım ayarı yapılmaktadır.
Güneş panelleri ile batarya şarjı gibi uygulamalarda kullanılabilir.
Bir led LM2577 için, bir led LM2596 için ve diğer led ise çıkışa bağlanan kaynağın akım çekip çekmediğini belirtmektedir.
Bu ürün ile lityum pil şarjı mümkündür ve batarya dolduğunda ortadaki led yanmaktadır.

Not: Cihaz voltajı ürün üzerindeki potansiyometreler ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın. Çıkışına bir multimetre bağlayın.Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

Uygulama Alanları:

  • Lityum pil şarjı
  • 4V,6V,12V,14V,24V batarya şarjı
  • 5V-3.3V çevirici
  • 12V-3.3V çevirici
  • 24V-3.3V çevirici
  • 5V-12V çevirici
  • 5V-24V çevirici
  • 12V-3.3V çevirici
  • 12V-24V çevirici
  • 24V-12V çevirici
  • 24V-5V çevirici
  • Güneş panelleri, otomotiv güç kaynağı ve diğer uygulamalar için otomatik yükseltme ve düşürme voltaj regülatörü devresi.

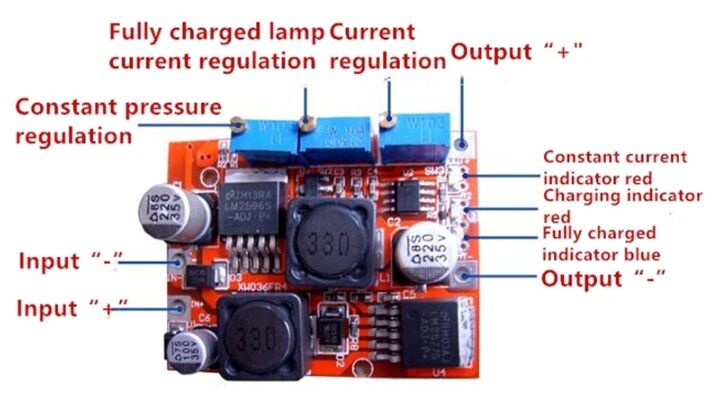

lm2596-lm577-regulator-pinout


Özellikler:

  • Model: LM2596-LM2577 voltaj regülatörü
  • Step up ve step down olarak çalışma
  • Giriş gerilimi: 4-35V DC
  • Çıkış gerilimi: 1.25-25V
  • Çıkış gücü: 15W
  • Çıkış akımı: 15W/(Çıkış gerilimi) ,Maksimum çıkış akımı 2A
  • Aşırı yüklenmede soğutucuya ihtiyaç duyar
  • Verimlilik: %80 (yüksek çıkış gerilimi,yüksek verimlilik)
  • Çalışma sıcaklığı: -40°C ile +50°C
  • Çıkış kısa devre koruması
  • LED sabit akım sürücüsü
  • Lityum pil şarjı (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V pil şarjı, nikel-kadmiyum nikel-metal hidrit piller (pil) şarjı

Paket İçeriği:

  • 1 x Ayarlanabilir DC-DC Alçaltıcı/Yükseltici Regülatör-LM2596/LM2577
Barkod:8682008432179
