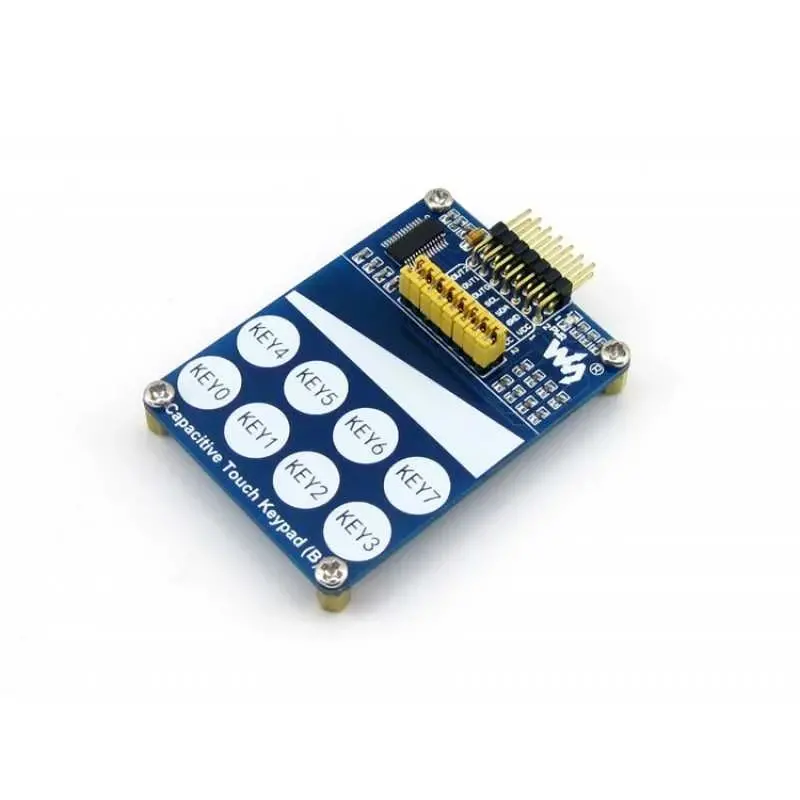

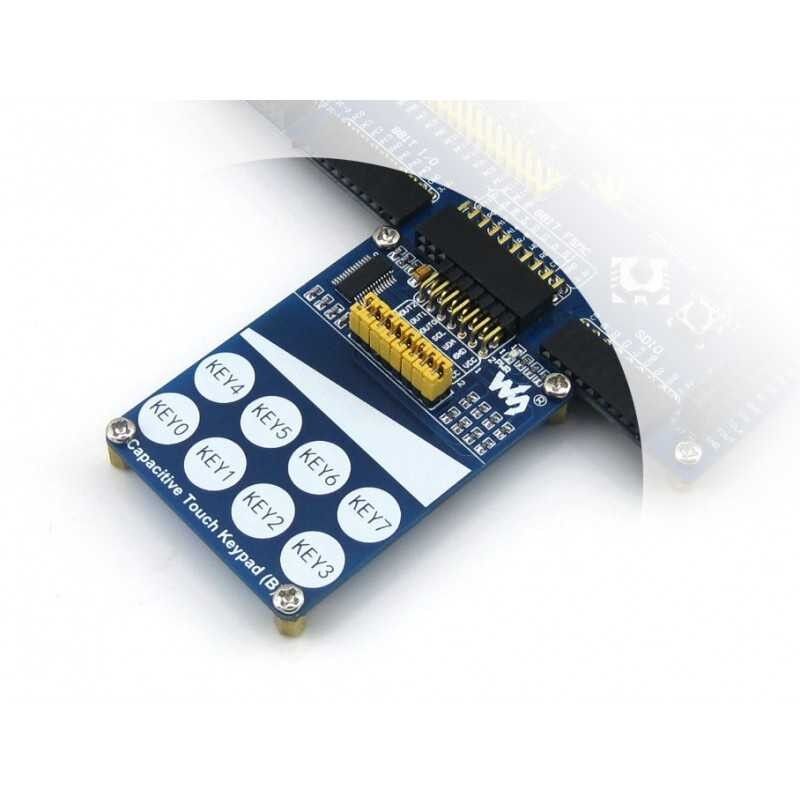

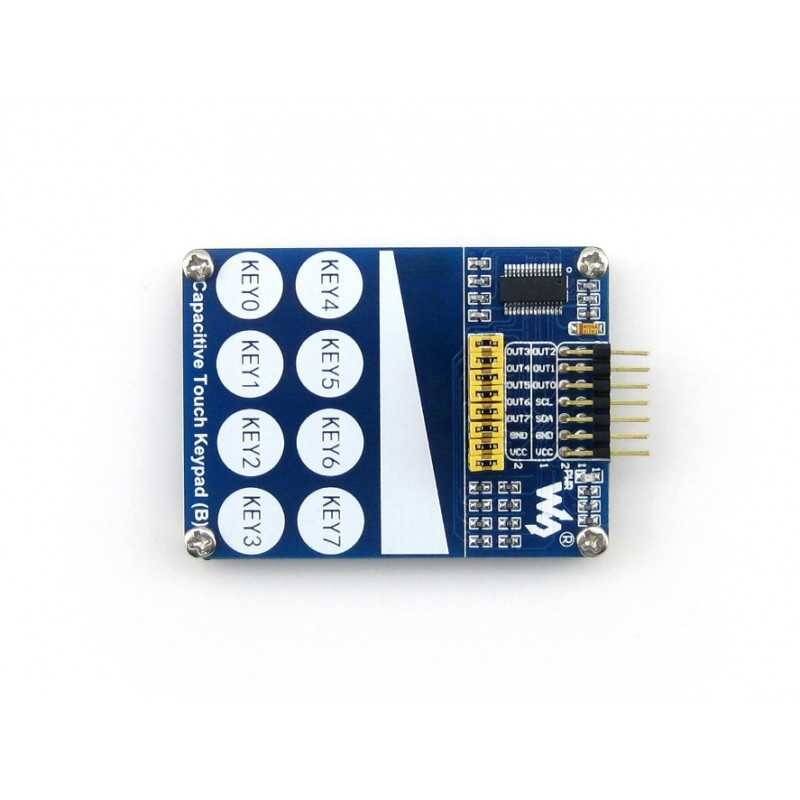

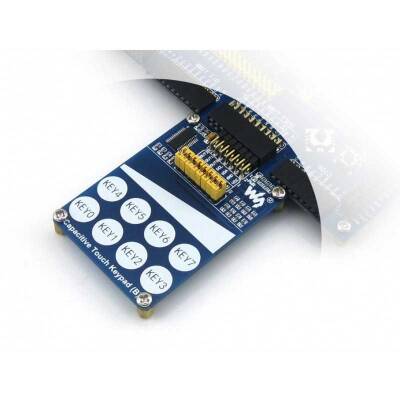

Bu kart üzerinde 8 adet dokunmatik tuş ve 1 adet lineer dokunmatik sensör bulunur. Dokunma sinyallerini almak için TTP229-LSF çipi kullanılır ve 16 tuşa kadar destekler. Sistem kendi kalibrasyonunu ilk açılışta yapar. Bu sebepten ilk açılışta doğru bir kalibrasyon yapmak için dokunmamak gerekir.
Özellikler:
- Arayüz : I2C yada giriş/çıkış pinleri
- Tuşlar : 8/16
- Örnekleme oranı : 8Hz/64Hz
- İnsan vücut dokunma ayarı: 6KV
- Çalışma voltajı : 2.4V-5.5V
- Çalışma sıcaklığı : -40℃ den +85℃
- Saklama sıcaklığı : -50℃ to +125℃
- Boyutlar : 4.7CM × 6.8CM
- Montaj delik boyutları : 3 × 3MM
Kullanımı:
Güç verildikten yaklaşık 0.5 saniye sonra hazır pozisyona geçer. Bu zaman aralığında tuşlara dokunmayınız.
16 tuş modu: Kart üzerindeki tüm atlama pinlerini bağlayınız.Çıkışı seri port üzerinden alabilirsiniz ve lineer dokunma sensörü aktiftir.
8 tuş modu: SLWPTM ve WPSCT atlama pinlerini bağlayın. Diğer atlama pinlerini çıkartın. Çıkışları OUT0-OUT7 arasından alabilirsiniz.
Uygulama Alanları:
- Tüketici ürünleri
- Mekanik tuşları dokunmatik tuşlara çevirme
Paket İçeriği:
- 1 x Kapasitif Dokunmatik Keypad (B)
