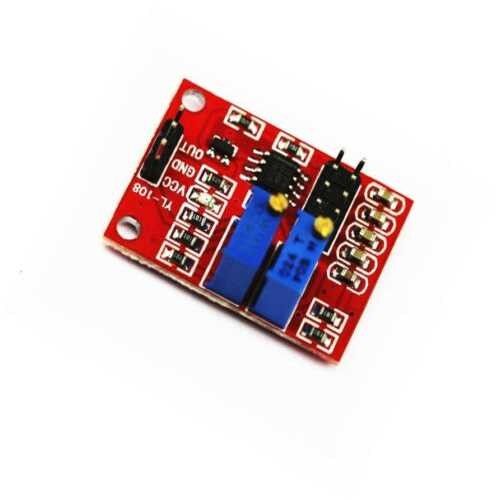

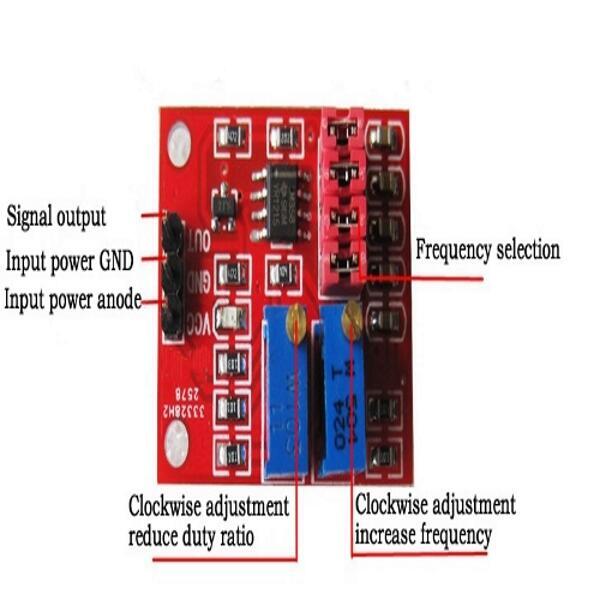

LM358 Darbe Üretici Modül, değişik frekanslarda ve farklı genliklerde kare dalga üretmek için kullanılır. Kart üzerinde yer alan iki trimpottan soldakini saat yönünde çevirerek duty cycle azaltabilir, sağdakini saat yönünde çevirerek frekansı arttırabilirsiniz.
Kart üzerinde frekansı seçmek için 4 adet jumper bulunur.
- Hiçbir jumper kullanmazsanız – 0.3s
- Bir jumper kullanılırsa – 4s
- İki jumper kullanılırsa – 7s
- Üç jumper kullanılırsa – 10s
- Dört jumper kullanılırsa – 15s
Özellikler:
- Çalışma Gerilimi : 5V – 12V
- Frekans Aralığı : 0.07Hz – 2KHz (0.45ms – 15s)
- Duty Cycle Aralığı : 0% – 100%
- Boyutlar : 31mm X 23mm
Paket İçeriği:

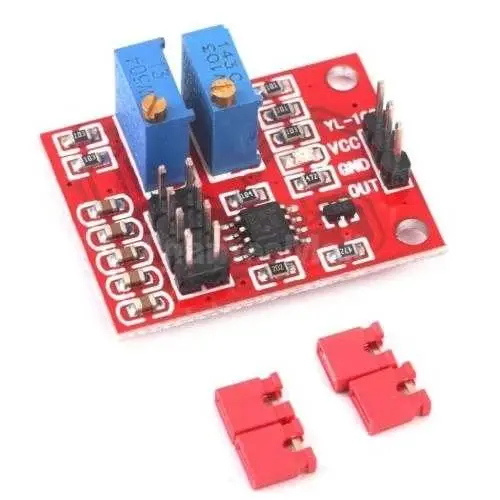

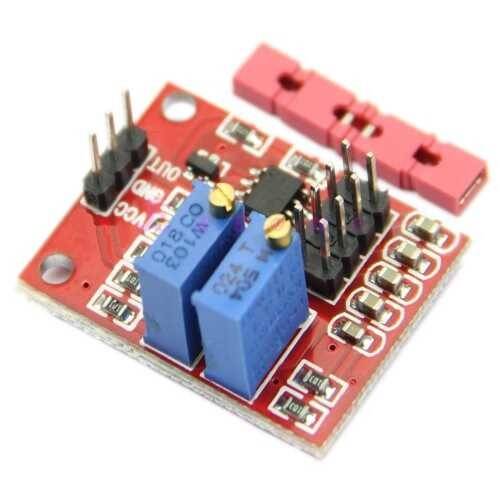

- 1 x LM358 Darbe Üretici Modül
- 4 x Jumper
