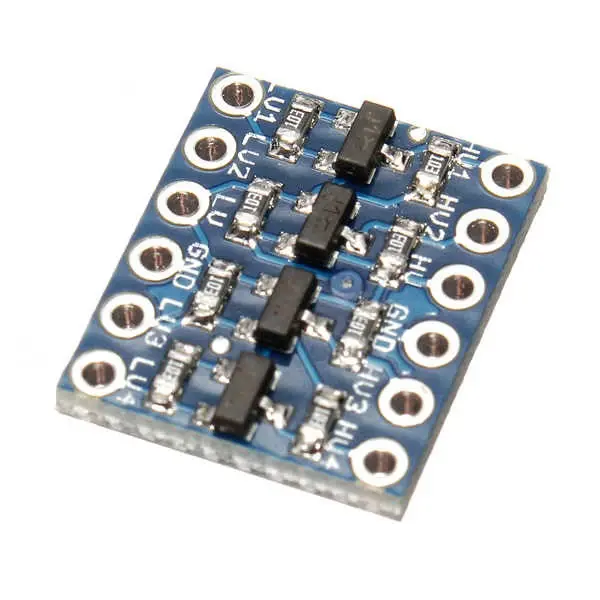

Logic Level Converter 4 Kanal

2 Yorum
Marka/Üretici:Robolink
SKU:RLD0D11-5463
Stok:33
7.50 TL + KDV
%65
26,00 TL
9,00 TL
Havale/EFT İndirimi :
8,55 TL
%5 İndirim

Lojik sinayllerin çevirilmesi gerektiğinde ihtiyaç duyabileceğiniz bir üründür.

Örneğin Arduino 5V ile çalışırken kullanmak istediğiniz bir sensör 3.3V ile çalışıyorsa data kabloları arasında bu modülü kullanarak sorunsuz iletişim sağlayabilirsiniz.

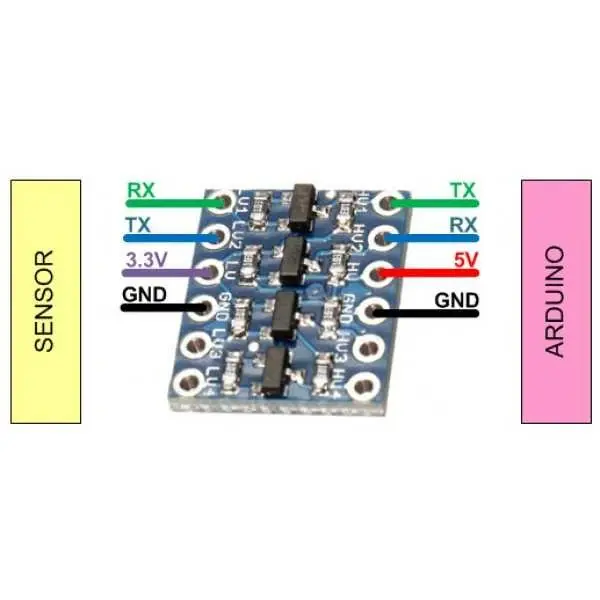

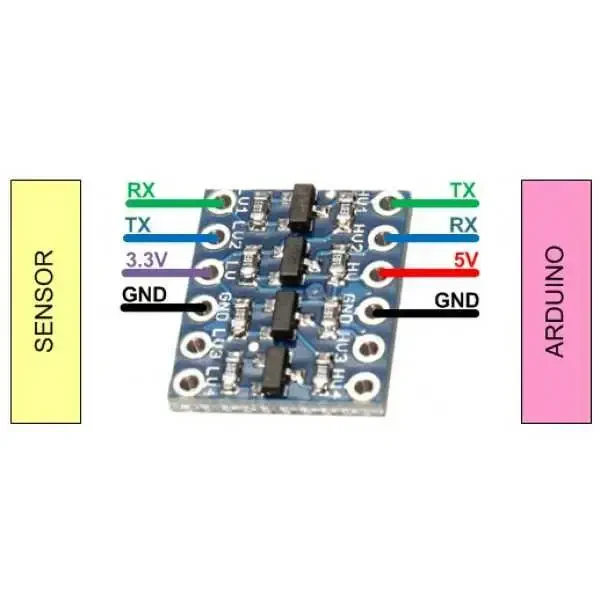

HV pinine yüksek voltaj (örneğin 5V), GND pinleri GND ye;

LV pinine de düşük voltaj (örneğin 3.3V) verin ve yine GND pinini GND ye bağlayın.

H1,H2,H3,H4 pinlerinden istediğinize yüksek voltajlı sinyali bağlayın. Örneğin arduino pinlerinden gelen kabloyu bağlayın.

L1,L2,L3,L4 pinlerini ise düşük voltajlı örneğin 3.3V sensörünüze bağlayın.

4 ayrı kanal için giriş numarası ile çıkış numarası aynı olmalı. Örneğin H1 kullanılmış ise karşılığı L1 pini olmalı.

Sorunsuz bir şekilde sensörünüz ile haberleşmeye başlayabilirsiniz.

Dikkat: Bu ürün besleme voltajını değiştirmek için kullanılmaz. Sadece sinyal kablolarının voltajını değiştirmek için kullanın.

Paket İçeriği:

  • 1 x Logic Level Converter 4 Kanal
  • 2 x Erkek Header
Barkod:8682008007636
